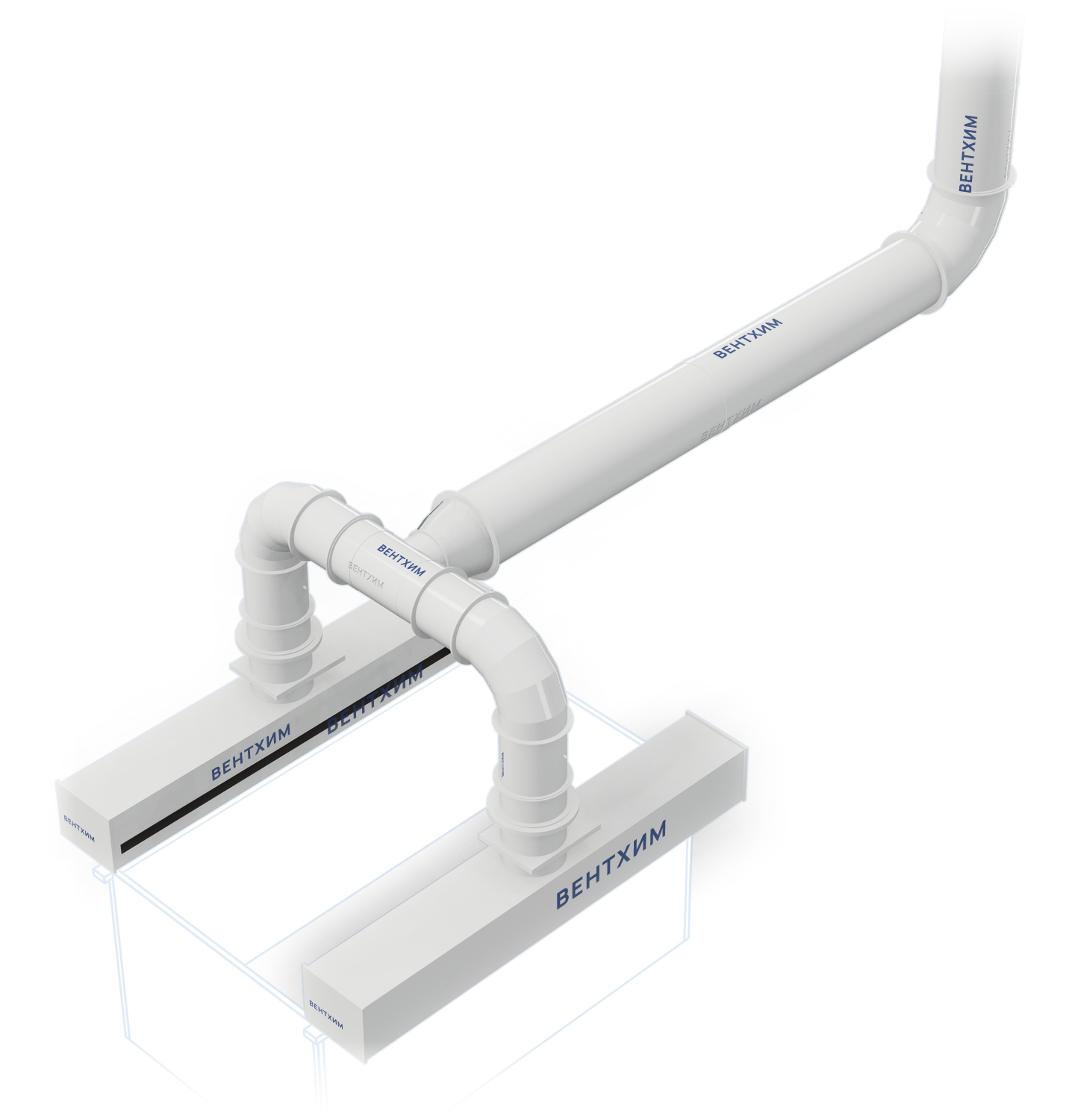

Воздуховоды из поливинилиденфторида PVDF
ВЕНТХИМ изготовит по заказу воздуховоды из PVDF (поливинилиденфторида, ПВДФ) для особо агрессивных сред – прежде всего с сильными окислителями, такими как хромовая кислота и хлор, к которым полипропилен недостаточно стоек. Исключение – щелочные среды: при pH выше 10 стойкость PVDF ограничена, возможно растрескивание, поэтому для них подбираем ПП или ПНД. По данным производителя листа PVDF работает от −30 до +140 °C, кратковременно – до +150 °C. Материал дороже полипропилена, поэтому применяем его по результатам подбора; изготовление обсуждаем индивидуально – воздуховоды и фасонные элементы изготовим по спецификации или чертежу.
температура – по данным производителя листа; кратковременно до +150 °C
- Собственное производство
- Сварка по параметрам DVS
- Изготовление по чертежам
- Подбор по составу среды
Почему выбирают PVDF
Фторполимер для сред, в которых полипропилен и ПНД не работают
Стоек к сильным окислителям
Хромовая кислота и хлор разрушают полипропилен и ПНД, а PVDF к ним, по данным производителей листа PVDF, стоек. Это главная причина выбрать PVDF. Азотную кислоту проверяем по таблице с учётом концентрации и температуры.
Выше рабочая температура, чем у ПП
PVDF работает до +140 °C по данным производителя листа; полипропилен PP‑H – до +100 °C.
Работает на улице
По данным производителей листа PVDF материал стоек к ультрафиолету и старению и подходит для многолетней наружной эксплуатации.
Сварные швы
Листы сварим встык нагретым элементом по программе с параметрами DVS, узлы и муфты – протяжной сваркой горячим воздухом с прутком PVDF или экструзионной сваркой. В трассе не будет прокладок, которые стареют в агрессивной среде.
Применяют точечно
PVDF дороже полипропилена. Материал подбираем по составу среды: если проходят ПП или ПНД, предлагаем их, а PVDF – там, где без него не обойтись.
Свойства PVDF для воздуховодов
Температура и горючесть – по техпаспорту листа; стойкость к средам и УФ – по данным производителей листа PVDF
- Материал
- Поливинилиденфторид (PVDF, ПВДФ) – фторполимер; лист выпускают разные производители
- Рабочая температура
- От −30 до +140 °C, кратковременно до +150 °C – по данным производителя листа. Стойкость при высокой температуре зависит от среды, поэтому подбираем материал по составу выбросов
- Прочность при растяжении
- От 48 до 55 МПа в зависимости от поставщика листа (по данным производителей листа)
- Химстойкость
- Сильные окислители и большинство кислот по данным производителей листа PVDF; азотную кислоту проверяем по таблице с учётом концентрации и температуры; к щелочам – ограниченно: при pH выше 10 возможно растрескивание
- Ультрафиолет
- Стоек к УФ‑излучению и старению по данным производителей листа PVDF – подходит для наружных трасс
- Горючесть
- По данным производителя листа – UL 94 V‑0 (классификация горючести пластмасс по методике UL; не заменяет группу горючести по ГОСТ 30244)
- Стоимость
- Дороже полипропилена; применяем по результатам подбора
- Лист
- Лист PVDF продаём отдельно – толщины и наличие на странице материала PVDF
Лист PVDF поставляют разные производители, и свойства марок различаются. Для проекта ориентируемся на техпаспорт конкретного листа.
PVDF или полипропилен: что нужно для вашей среды
Подбор – по составу, концентрации и температуре выбросов
Достаточно ПП или ПНД
Для большинства неокисляющих кислот, щелочей и растворов солей – их паров и капель на стенке – PVDF не нужен.
- PP‑B – до +80 °C, PP‑H – до +100 °C по данным производителей листа
- ПНД – для трасс на морозе, от −50 °C
- щелочные среды – ПП или ПНД: к щелочам PVDF стоек ограниченно
- для таких сред – воздуховоды из ПП или ПНД
Нужен PVDF
PVDF выбирают, когда полипропилен не проходит по среде или по температуре.
- сильные окислители – хромовая кислота, хлор; азотную кислоту проверяем по таблице с учётом концентрации и температуры
- выбросы горячее, чем допускает PP‑H, – PVDF работает до +140 °C по данным производителя листа
Стойкость к серной кислоте высокой концентрации проверяем отдельно – по таблице производителя конкретного листа.
К каким средам стоек PVDF
- Стоек
- По данным производителей листа PVDF – сильные окислители (хромовая кислота, хлор), большинство минеральных кислот, в том числе соляная и плавиковая, растворы солей. Азотную кислоту проверяем по таблице с учётом концентрации и температуры
- Слабое место
- Щёлочи: при pH выше 10, в том числе в растворах едкого натра, возможно растрескивание. Для щелочных сред подбираем ПНД или полипропилен
- Что делаем
- Проверяем стойкость по таблицам с учётом концентрации и температуры. Если среда позволяет, предлагаем более доступный материал
Совет
- Таблицы химстойкости составлены для листа, погружённого в жидкость. Для сухого газа при низких концентрациях оценка по ним – с запасом. Если в потоке есть капли, туман или конденсат, на стенке оседает жидкость – её концентрация может быть выше, чем в исходном растворе; материал проверяем по ней.
- При подборе PVDF важна каждая составляющая выбросов – пришлите полный состав, концентрации и температуру.
Окончательно материал подбираем по составу, концентрации и температуре среды.
Что изготовим из PVDF
Прямые участки, фасонные элементы и узлы – из одного материала
Из листа PVDF изготовим по заказу воздуховоды круглого и прямоугольного сечения и фасонные элементы к ним – стандартные и нестандартные, по чертежу или эскизу. Размеры и длины участков – в разделе воздуховодов.
Фасонные элементы из PVDF
- Отводы
- Переходы
- Переходы с круга на прямоугольник
- Тройники
- Врезки
- Крестовины и коллекторы
- Утки
- Раздвижные элементы
- Заглушки
- Дроссель-клапаны
- Шиберы
- Обратные клапаны
- Перекидные клапаны
- Панели равномерного всасывания
- Бортовые отсосы
- Вытяжные зонты
- Решётки
- Лючки ревизионные
- Лючок для замеров
- Штуцер замерный
- Фланцы
- Соединители «фланец – муфта»
- Сборники конденсата
- Крышные зонты
- Дефлекторы прямоточные
- Узлы прохода
- Нестандарт
- Все фасонные элементы с описанием
Соединения: муфта или фланец
Сварная муфта – неразъёмное соединение
Муфта – кольцо из PVDF той же толщины, что звено, но большего диаметра. На производстве её усаживают на конец звена на половину длины и обваривают; на монтаже в свободную половину вставляют следующее звено и проваривают протяжной сваркой горячим воздухом с присадочным прутком из PVDF, который подают вручную через насадку для быстрой сварки. Прокладок нет. Длину прямого звена можно уменьшить по месту: гладкий конец укорачивают и вставляют в муфту.
Для PVDF муфта предпочтительнее фланца: фланец даёт большой отход дорогого листа при раскрое.
Фланец – разборное соединение
Фланец из PVDF приваривают к торцу звена, между фланцами ставят уплотнение. Фланцем подключают оборудование и стальные воздуховоды, собирают узлы, которые нужно разбирать. Фланец 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм.
Фланцы между пластиковыми участками трассы поставляем без отверстий – их сверлят по месту; присоединительные фланцы к оборудованию и стальным воздуховодам сверлим на производстве по размерам ответного фланца.
Подробнее об отверстиях
Фланцы наших вентиляторов и скрубберов сверлим на производстве на станке с ЧПУ; ответные фланцы воздуховодов сверлят при монтаже по этим отверстиям. Фланцы между пластиковыми участками трассы поставляем без отверстий, их сверлят по месту: фасонные элементы на объекте часто доворачивают, трасса отклоняется от проекта или обходит препятствия, и заранее просверленные отверстия могут не совпасть. Если заказчик уверен в размерах трассы, по его просьбе просверлим на производстве и фланцы воздуховодов, но по опыту монтажа не рекомендуем. Присоединительные фланцы к оборудованию с металлическими фланцами и к стальным воздуховодам сверлим на производстве по размерам ответного фланца – по паспорту или чертежу оборудования, ГОСТ, DIN; без чертежа или размеров поставим фланец без отверстий для сверления по месту.
С трассой из полипропилена участок из PVDF соединяют фланцем: разные термопласты между собой не свариваются.
Совет
Для монтажа муфтовой трассы нужны ручной сварочный аппарат горячего воздуха (сварочный фен) и пруток из того же материала. Стык заваривают прутком по кругу – герметик и саморезы сварку не заменяют.
Круглые воздуховоды сворачиваем из листа, если его толщина позволяет получить нужный диаметр: при сворачивании PVDF допускает такое же растяжение, как полипропилен-гомополимер PP‑H (ориентир по DVS 2205‑2, табл. 3). Если не позволяет, пересчитаем участок на прямоугольное сечение или уточним способ с технологом. Толщина стенки и диаметр
Толщина листа и диаметр: холодное сворачивание листа PVDF
PVDF сворачивается как полипропилен-гомополимер; изготовим по заказу
Круглую обечайку воздуховода получают холодным сворачиванием листа без нагрева на машине стыковой сварки, вручную или системой автоматического сворачивания. Продольный шов сваривают нагретым элементом по программе с параметрами DVS. Наружный слой стенки при этом растягивается. PVDF допускает такое же растяжение, как PP‑H, – вдвое меньше, чем ПНД. Ориентир по DVS 2205‑2, табл. 3, – минимальный диаметр около 200 толщин листа: из листа 3 мм – от Ø 600 мм, из листа 5 мм – от Ø 1000 мм. Для меньших диаметров пересчитаем участок на прямоугольное сечение или уточним способ с технологом.
Минимальный диаметр холодного сворачивания обечайки, мм
| Толщина листа, мм | PVDFk = 200 |
|---|---|
| 2 | Ø 400 |
| 3 | Ø 600 |
| 4 | Ø 800 |
| 5 | Ø 1000 |
| 6 | Ø 1200 |
| 8 | Ø 1600 |
| 10 | Ø 2000 |
Ориентир DVS 2205‑2 и справочника производителя листа.
Как для полипропилена PP‑H.
Калькулятор
Минимальный диаметр холодного сворачиванияОбечайка воздуховода из листа
- холодное сворачивание из листа
- возможно, уточняет технолог
- ниже ориентира – решение технолога
Откуда цифры
Минимальный диаметр считаем по формуле D = k · s, где s – толщина листа, k = 100 / ε (ε – в процентах), ε – допустимое растяжение наружного слоя листа при сворачивании без нагрева.
Значения ε – из директивы DVS 2205‑2 «Расчёт ёмкостей и аппаратов из термопластов», табл. 3 «Допустимые значения растяжения крайних волокон»: ПНД (PE‑HD) – 1,0 %, ПП (PP‑B) – 0,75 %, ПП (PP‑H) и PVDF – 0,5 %, ПВХ (PVC‑U) – 0,2 %. Если растяжение не выше табличного, остаточными напряжениями от гибки листа при комнатной температуре можно пренебречь. Те же значения приводятся в техническом справочнике производителя листа. Для PPs принято как для PP‑H.
Почему этому источнику доверяют: DVS – Немецкий союз сварки и родственных технологий (Deutscher Verband für Schweißen und verwandte Verfahren). Оно разрабатывает правила сварки и расчёта изделий из термопластов. Директивы серии DVS 2205 применяют в Европе при расчёте ёмкостей и аппаратов из листовых пластиков, на них ссылаются производители листа.
Директива написана для ёмкостей; для обечайки воздуховода мы применяем те же допустимые значения как ориентир. Окончательно толщину и способ изготовления определяет технолог.
Толщину стенки выбирают и по другим условиям – нагрузкам на трассу, шагу опор, температуре. Расчёт минимального диаметра показывает только, можно ли свернуть лист в воздуховод нужного диаметра.
Если для нужной толщины диаметр меньше ориентира, пересчитаем участок на прямоугольное сечение или уточним способ с технологом.
Ориентир – по директиве DVS 2205‑2 и данным производителей листа; окончательно – технолог.
Собственное производство
Воздуховоды и фасонные элементы из PVDF изготовим на своём оборудовании в Нижегородской области
01раскрой
Раскрой листа
Размер реза задаётся на ЧПУ, без ручной разметки.
Nanxing MJK1132F1
02контурная резка
Контурная резка
Контуры деталей и развёртки фасонных элементов – по программе на фрезерном обрабатывающем центре с ЧПУ.
KDT‑2710L
03стыковая сварка
Сварка листа
Стыковая сварка нагретым элементом по программе с параметрами DVS. Сворачивание обечаек и горячая гибка под заданный угол.
HAIMING 2 м · 3 м
04сварка узлов
Сварка узлов
Экструзионная сварка и протяжная сварка горячим воздухом с присадочным прутком: отводы, врезки, тройники, нестандарт.
Leister · Ritmo
Готовая продукция
- с 2012
- Опыт команды в химстойкой вентиляции
- десятки
- Крупных проектов для промышленных предприятий
- по чертежам
- Типовые изделия и нестандарт – по ТЗ и опросным листам
- DVS
- Сварка по параметрам DVS, режим – на пробных образцах
ВЕНТХИМ – бренд ООО «ЦехПром».
Документы и файлы
Сертификат, каталог, опросный лист, коммерческое предложение и модели для проектирования. Полный список документов – на странице Каталоги и документы.
-
Сертификат соответствия на воздуховоды (прямые участки и фасонные элементы)
действует до 10.12.2027 -
Каталог химстойких воздуховодов и фасонных элементов ВЕНТХИМ
по запросу -
Коммерческое предложение
после расчёта и уточнения деталей -
Модели для проектирования
Семейства Revit (стандарт ADSK, таблицы выбора) – готовим по запросуДинамические (растягиваемые) блоки – готовим по запросу3D-модели воздуховодов и фасонных элементов под проект – по запросупо запросу
Вопросы о воздуховодах из PVDF
Не нашли ответ – задайте вопрос в форме ниже
Полипропилен – если он стоек к среде, а температура не выше +80 °C для PP‑B или +100 °C для PP‑H; PVDF – если в выбросах сильные окислители или температура выше, чем допускает полипропилен. К хромовой кислоте и хлору ПП не стоек, а PVDF по данным производителей листа PVDF стоек; азотную кислоту проверяем по таблице с учётом концентрации и температуры; к щелочам, наоборот, лучше подходят полипропилен и ПНД. PVDF дороже, поэтому выбираем его по результатам подбора по составу среды.
Ограниченно – к щелочам: при pH выше 10, в том числе в растворах едкого натра, возможно растрескивание. Для щелочных сред подбираем полипропилен или ПНД. Стойкость к конкретной среде проверяем по таблицам с учётом концентрации и температуры.
От −30 до +140 °C по данным производителя листа, кратковременно до +150 °C. Химическая стойкость при высокой температуре зависит от среды, поэтому материал подбираем по составу и температуре выбросов.
Да, фланцем: PVDF и полипропилен – разные термопласты и сваркой между собой не соединяются. Место перехода согласуем при расчёте трассы.
Да: по данным производителей листа PVDF материал стоек к УФ и старению и подходит для многолетней наружной эксплуатации. Нижняя граница рабочей температуры – −30 °C по данным производителя листа; укажите в заявке минимальную температуру в месте прокладки. Зимой на улице рекомендуем собирать трассу на фланцах; сваривать монтажные стыки ниже +5 °C можно только в укрытии с подогревом зоны шва и после пробных швов.
Да, изготовим по заказу – круглые и прямоугольные. Минимальный диаметр холодного сворачивания листа – около 200 толщин листа (ориентир по DVS 2205‑2, табл. 3), например из листа 3 мм – от Ø 600 мм. Для меньших диаметров пересчитаем участок на прямоугольное сечение или уточним способ с технологом.
Состав выбросов с концентрациями компонентов, температура среды, наличие конденсата и место прокладки – в помещении или на улице. По этим данным проверяем, подходит ли полипропилен или ПНД, и предлагаем PVDF там, где он действительно нужен.
По данным производителя листа – UL 94 V‑0 (классификация горючести пластмасс по методике UL; не заменяет группу горючести по ГОСТ 30244). Если проект предъявляет к воздуховодам требования пожарной безопасности, укажите их в заявке.
Расчёт стоимости воздуховодов из PVDF
Пришлите спецификацию, чертёж или эскиз трассы и состав выбросов с концентрациями и температурой – проверим, нужен ли PVDF или достаточно полипропилена. Заявку принимаем в работу в течение 3 часов в рабочее время; расчёт – как правило, 12–48 часов, в зависимости от объёма. Срок изготовления указываем в коммерческом предложении.
Как проходит заказ
- 01 Техническое задание Спецификация, чертёж или эскиз трассы
- 02 Расчёт Как правило, за 12–48 часов
- 03 Коммерческое предложение Цена и срок изготовления
- 04 Счёт и договор
- 05 Чертежи на согласование Заказчик согласует до запуска
- 06 Запуск в работу
- 07 Отгрузка По России и за рубеж
02 Расчёт: как правило, за 12–48 часов, в зависимости от объёма. 05 Чертежи на согласование: заказчик согласует чертежи изделий до запуска.
Контакты
- городской
- +7 (831) 423‑08‑43
- мобильный
- +7 920 022‑52‑55
- режим работы
- Пн–Пт · 9:00–18:00 (МСК)
что прислать для расчёта
- спецификацию, чертёж или эскиз трассы
- среду и её температуру
- где проходит трасса – в помещении или на улице
- размеры и длины участков
Спасибо! Заявка принята
Подтвердим получение заявки в течение 3 часов в рабочее время.
Воздуховоды из PVDF: где полипропилена недостаточно
Для каких сред нужен поливинилиденфторид
Поливинилиденфторид (PVDF) – фторполимер. В химстойкой вентиляции PVDF применяют для выбросов с сильными окислителями – аэрозоля (тумана) хромовой кислоты, хлора. Полипропилен и ПНД под действием таких сред охрупчиваются и растрескиваются, а PVDF к ним, по данным производителей листа PVDF, стоек; стойкость к азотной кислоте проверяем по таблице с учётом концентрации и температуры. Второй повод выбрать PVDF – температура: по данным производителя листа он работает до +140 °C.
PVDF и полипропилен: стойкость и цена
Воздуховоды из PVDF дороже полипропиленовых, поэтому материал выбирают по среде, а не «с запасом». Если в выбросах только неокисляющие кислоты, щёлочи и соли, а температура не выше +80…+100 °C в зависимости от марки, достаточно воздуховодов из полипропилена. PVDF ставят, когда полипропилен по таблицам стойкости не проходит.
Ограничения PVDF
К щелочам PVDF стоек ограниченно: при pH выше 10, в том числе в растворах едкого натра, возможно растрескивание. Для щелочных сред и трасс на морозе подходят воздуховоды из ПНД. Стойкость PVDF к серной кислоте высокой концентрации, смесям кислот и растворителям проверяем по таблице производителя конкретного листа.
Что прислать для подбора
Пришлите состав выбросов с концентрациями, температуру среды, сечения и длины трассы. Проверим, подходит ли полипропилен или ПНД, и если нет – рассчитаем воздуховоды и фасонные элементы из PVDF. Свойства всех материалов собраны в разделе химстойкие воздуховоды из других материалов.
