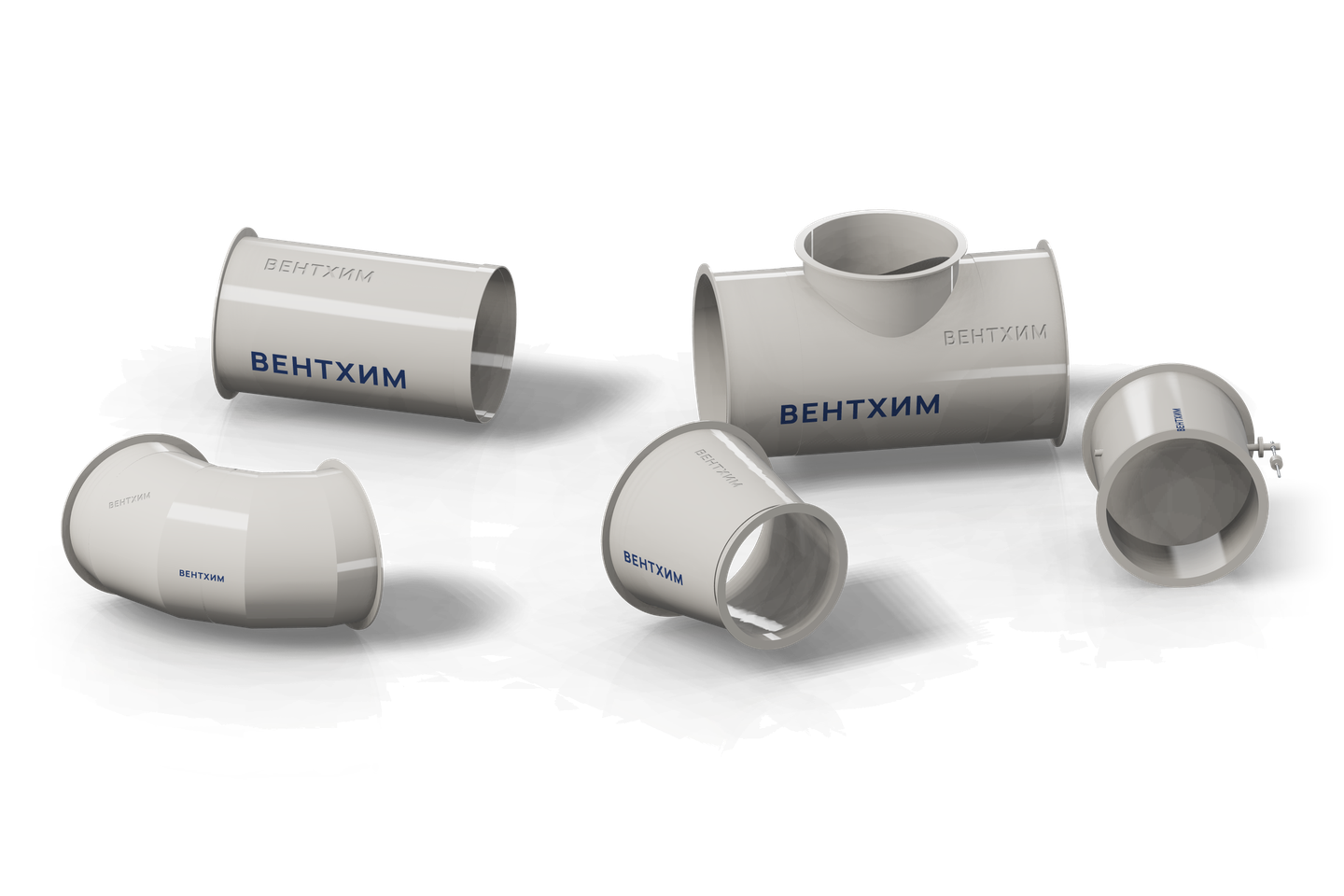

Круглые и прямоугольные воздуховоды, отводы, переходы, тройники, врезки и нестандартные узлы – из одного материала по всей трассе. Материал выбираем по составу среды, температуре и требованиям пожарной безопасности.
/00
производство химстойкой вентиляции
Производство химстойкой вентиляции и газоочистного оборудования для агрессивных сред
ВЕНТХИМ производит химстойкую вентиляцию из листовых термопластов: воздуховоды и фасонные элементы, вентиляторы, газоочистное оборудование. Изделия работают в системах с парами и аэрозолями кислот, щелочей и других агрессивных веществ; типовые позиции и нестандарт изготавливаем по чертежам, ТЗ и опросным листам заказчика.
материалыПП · PPs · ПНД · ПВХ · PVDF
проектыдесятки крупных
производствособственное
раскройЧПУ
отгрузкаРоссия и за рубеж
/01Продукция
Что мы производим
Типовые изделия и нестандарт – по чертежам, ТЗ и опросным листам.

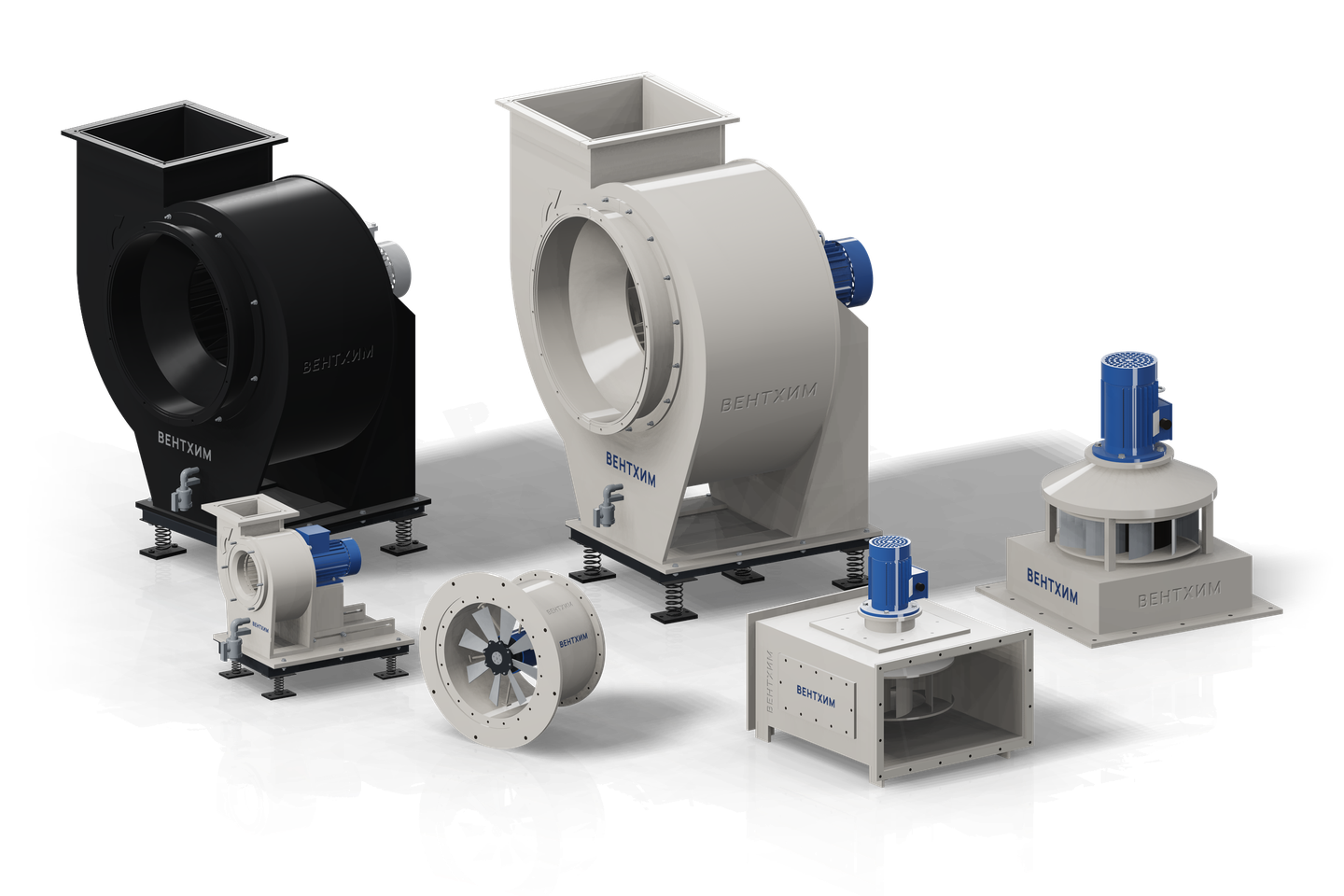

Вентиляторы
02Химстойкие вентиляторы – как правило из PP, при необходимости – из других термопластов; корпус и рабочее колесо возможны из композитов. Подбор – по опросному листу.

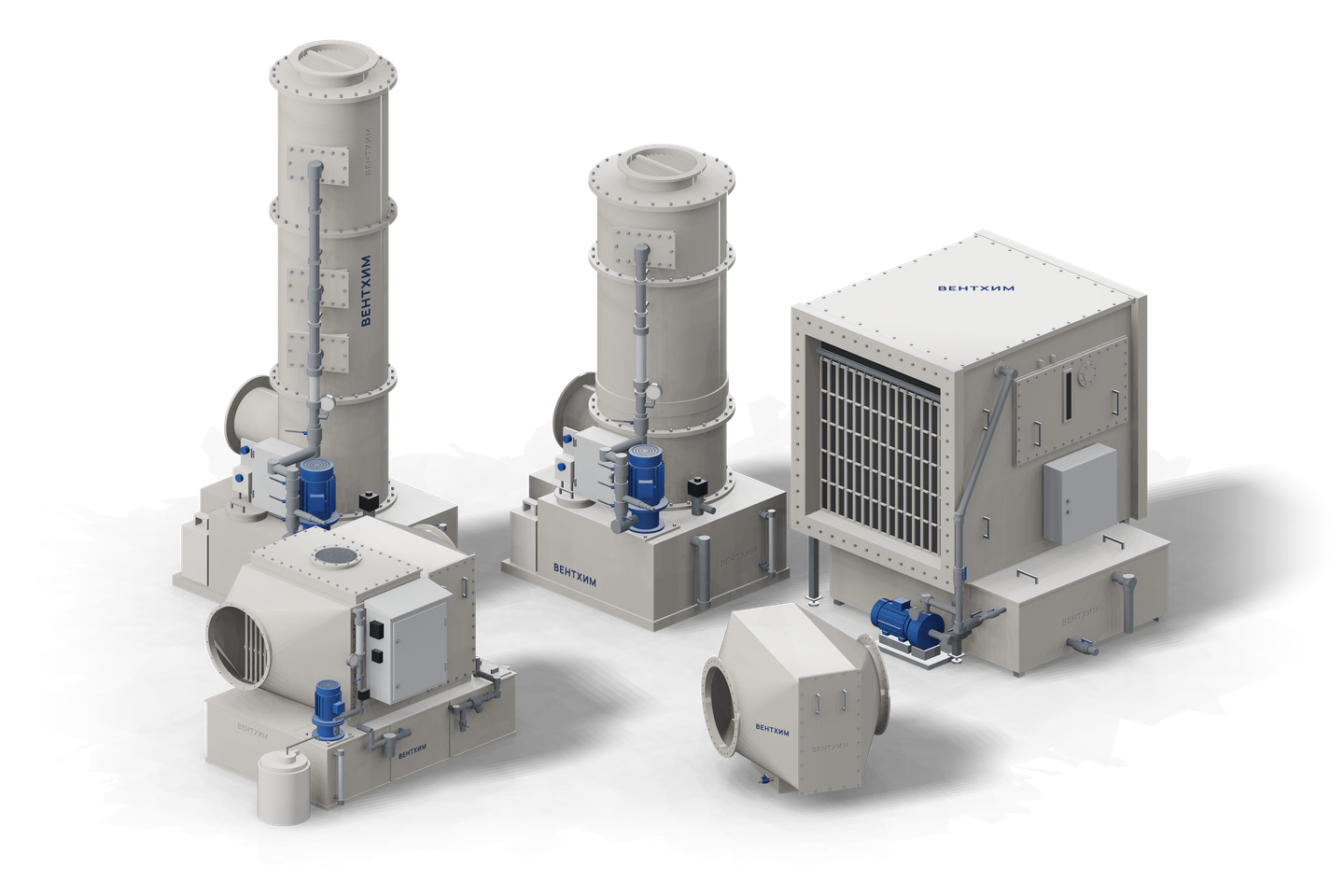

Мокрые скрубберы – насадочные и полые, каплеуловители, хемосорбционные фильтры на ионообменных материалах и фильтры волокнистые гальванические (ФВГ).
Подбор – по опросному листу.
Трудногорючий полипропилен PPs – для систем, к которым предъявляются требования пожарной безопасности. Воздуховоды из PPs
/02Материалы
Пять термопластов под разные среды
Подбираем материал по составу среды, температуре и требованиям пожарной безопасности.
-
PP – полипропилен
Базовый материал для вентиляции кислых и щелочных сред без специальных требований по горючести.
-
PPs – трудногорючий полипропилен
Полипропилен с антипиренами – для систем с требованиями пожарной безопасности.
-
PE – полиэтилен
Для наружных трасс и минусовых температур; чёрный PE, стабилизированный сажей, – высокая стойкость к УФ.
-
PVC – ПВХ (винипласт)
Непластифицированный ПВХ, PVC‑U. В старых проектах этот класс материала называют винипластом; замену винипласта из проекта согласуют с проектировщиком.
-
PVDF – поливинилиденфторид
Более высокая стойкость к сильным окислителям; подбор по среде.
По запросу – электропроводящий полипропилен с антипиреном для систем, где нужен отвод статического заряда (при заземлении). По классификации UL 94 (по данным производителя листа, при толщине от 4 мм) менее горючий, чем обычный PP.
/03Отрасли
Где применяется химстойкая вентиляция
Производства, где в вытяжном воздухе пары и аэрозоли кислот, щелочей и солей.
01
Химическая промышленность
Реакторные отделения, узлы приготовления реагентов, склады кислот и щелочей, производство удобрений: пары и аэрозоли минеральных кислот, щелочей, аммиак.
02
Горно-металлургическая промышленность
Электролиз, выщелачивание, аффинаж, травление проката: сернокислотный туман, пары соляной и азотной кислот, оксиды азота.
03
Машиностроение и металлообработка
Химподготовка поверхности перед окраской, травление, пассивация: аэрозоли кислот и щелочей, пар.
04
Гальванические производства
Ванны хромирования, никелирования, цинкования, анодирования, травления: аэрозоли серной и соляной кислот, хромового ангидрида, щелочей, солей никеля.
05
Электроника и печатные платы
Травление меди, металлизация, регенерация травильных растворов: пары соляной кислоты, аммиака, аэрозоли кислот и солей меди.
06
Нефтегаз и нефтехимия
Реагентные хозяйства, заводские лаборатории, склады кислот и щелочей: пары и аэрозоли кислот и щелочей.
07
Лаборатории и НИИ
Вытяжные шкафы, мойки и склады реактивов химических и аналитических лабораторий: пары кислот.
08
Водоподготовка и очистные сооружения
Насосные, решётки, иловые площадки, реагентные хозяйства: сероводород, аммиак, пары соляной кислоты и хлора.
09
Целлюлозно-бумажная промышленность
Отбельные и химические цеха: пары и аэрозоли кислот и щелочей.
10
Фармацевтика и медицина
Синтез субстанций, склады реактивов, мойки, лаборатории контроля качества: пары и аэрозоли кислот и щелочей.
11
Пищевая промышленность
Мойки и влажные цеха: пар, моющие и дезинфицирующие растворы, где оцинкованная сталь быстро корродирует.
12
Чистые помещения
Местные отсосы от технологического оборудования в микроэлектронике и фармацевтике: пары и аэрозоли кислот и щелочей.
/04Производство
Собственное производство
Раскрой, фрезеровка и сварка – на своём оборудовании в Нижегородской области.
01раскрой
Раскрой листа
Размер реза задаётся на ЧПУ, без ручной разметки.
Nanxing MJK1132F1
02контурная резка
Контурная резка
Контуры деталей и развёртки фасонных элементов – по программе на фрезерном обрабатывающем центре с ЧПУ.
KDT‑2710L
03стыковая сварка
Сварка листа
Стыковая сварка нагретым элементом по программе с параметрами DVS. Сворачивание обечаек и горячая гибка под заданный угол.
HAIMING 2 м · 3 м
04сварка узлов
Сварка узлов
Экструзионная сварка и протяжная сварка горячим воздухом с присадочным прутком: отводы, врезки, тройники, нестандарт.
Leister · Ritmo
Готовая продукция
- с 2012
- Опыт команды в химстойкой вентиляции
- десятки
- Крупных проектов для промышленных предприятий
- по чертежам
- Типовые изделия и нестандарт – по ТЗ и опросным листам
- DVS
- Сварка по параметрам DVS, режим – на пробных образцах
ВЕНТХИМ – бренд ООО «ЦехПром».
/05Снабжение
Для снабжения: реквизиты и условия работы
Данные для проверки контрагента и порядок работы.
Реквизиты
- Организация
- ООО «ЦехПром»
- ИНН / КПП
- 5248042950 / 525601001
- ОГРН
- 1195275055436
- ОКПО
- 42049635
- Юридический адрес
- 603064, г. Нижний Новгород,ул. Окская Гавань, д. 3, стр. 2, оф. 220
- НДС
- Работаем с НДС 22 %
Опросные листы
Расчёт выполняем по опросному листу: заполните онлайн или скачайте бланк.
Условия работы
- Расчёт
- Воздуховоды и фасонные элементы – как правило, 12–48 часов, в зависимости от объёма заказа и текущей загрузки. Вентиляторы и газоочистное оборудование – индивидуально, по опросному листу.
- Сроки изготовления
- Индивидуально, указываем в коммерческом предложении.
- Оплата
- Условия согласуем индивидуально. Как правило – 70 % предоплата, 30 % по уведомлению о готовности к отгрузке. Оборудование с монтажом – поэтапная оплата, 10–20 % после завершения монтажа.
- Доставка
- Самовывоз с производства. Помогаем найти и нанять перевозчика; небольшие партии отправляем до терминала транспортной компании – условия индивидуально. Отгрузка по России и за рубеж.
- Монтаж
-
Газоочистка – монтаж, шеф‑монтаж и пусконаладка по договору; без них – заказчик или его монтажная организация по руководству по эксплуатации.
Воздуховоды – силами партнёров, по договорённости.
Вентиляторы – в составе комплексного проекта по договору; при отдельной поставке – заказчик или его монтажная организация по руководству по эксплуатации. - Тендеры
- Участвуем в тендерах.
- Документы
- Копии сертификатов и деклараций – по запросу; перечень зависит от изделия и материала. По горючести листа PPs – копия сертификата с результатами испытаний.
Как работаем
- 01 Техническое задание Спецификация или опросный лист Спецификация, чертёж, эскиз или опросный лист
- 02 Расчёт воздуховоды – 12–48 часов; вентиляторы и газоочистка – 1–2 рабочих дня (предварительно) Воздуховоды – как правило, за 12–48 часов, в зависимости от объёма; вентиляторы и газоочистное оборудование: предварительный подбор – 1–2 рабочих дня при полных исходных данных; полный расчёт и КП – в зависимости от объёма проекта и загрузки
- 03 Коммерческое предложение Цена и срок изготовления
- 04 Счёт и договор
- 05 Чертежи на согласование Заказчик согласует до запуска Заказчик согласует чертежи изделий до запуска
- 06 Запуск в работу
- 07 Отгрузка По России и за рубеж
01 Техническое задание: спецификация, чертёж, эскиз или опросный лист. 02 Расчёт: воздуховоды – как правило, за 12–48 часов, в зависимости от объёма; вентиляторы и газоочистное оборудование: предварительный подбор – 1–2 рабочих дня при полных исходных данных; полный расчёт и КП – в зависимости от объёма проекта и загрузки. 05 Чертежи на согласование: заказчик согласует чертежи изделий до запуска.
/06Каталоги и модели
Каталоги и файлы для проектирования
Каталоги по линейкам продукции и модели изделий для проектов.
по запросу
Каталог химстойких воздуховодов и фасонных элементов ВЕНТХИМ
по запросу
Каталог химстойких вентиляторов ВЕНТХИМ
в разработке
Каталог газоочистного оборудования ВЕНТХИМ
Для проектировщиков
Модели и чертежи изделий для проектов – по запросу: укажите изделие, типоразмер и формат, и мы ответим, что можем предоставить.
- Воздуховоды и фасонные элементы Семейства Revit (стандарт ADSK, таблицы выбора) – готовим по запросуДинамические (растягиваемые) блоки – готовим по запросу3D-модели воздуховодов и фасонных элементов под проект – по запросупо запросу
/07Вопросы
Частые вопросы
Если не нашли ответ, задайте вопрос через форму ниже.
ВЕНТХИМ производит химстойкую вентиляцию из листовых термопластов по трём направлениям: воздуховоды и фасонные элементы, вентиляторы, газоочистное оборудование. В газоочистное оборудование входят мокрые скрубберы (насадочные и полые), каплеуловители, хемосорбционные фильтры на ионообменных материалах и фильтры волокнистые гальванические ФВГ.
ВЕНТХИМ работает с пятью термопластами: полипропиленом (ПП, PP), трудногорючим полипропиленом PPs, полиэтиленом ПНД (PE), непластифицированным ПВХ (PVC) (в старых проектах его называют винипластом) и PVDF. Материал выбираем по составу и температуре среды и по требованиям пожарной безопасности к объекту. Если в проекте указан винипласт, замену на ПВХ согласуют с проектировщиком.
Да, ВЕНТХИМ изготавливает нестандартные изделия по чертежам, эскизам и ТЗ заказчика. Вентиляторы и газоочистное оборудование подбираем по опросному листу. Для расчёта воздуховодов укажите изделие, размеры, материал или состав среды и количество.
Расчёт воздуховодов и фасонных элементов ВЕНТХИМ готовит, как правило, за 12–48 часов, в зависимости от объёма, в зависимости от объёма заказа и текущей загрузки. Расчёт вентиляторов и газоочистного оборудования – индивидуально, после заполнения опросного листа. Срок изготовления указываем в коммерческом предложении. Заявку принимаем в работу в течение 3 часов в рабочее время.
ВЕНТХИМ работает с НДС 22 %. Условия оплаты согласуем индивидуально; как правило – 70 % предоплата и 30 % по уведомлению о готовности к отгрузке. Для оборудования с монтажом оплата поэтапная, 10–20 % – после завершения монтажа.
ВЕНТХИМ отгружает изделия по России и за рубеж. Варианты: самовывоз с производства, перевозчик (помогаем найти и нанять), для небольших партий – отправка до терминала транспортной компании, условия индивидуально. Офис – в Нижнем Новгороде, производство – в Нижегородской области.
Зависит от изделия. Газоочистное оборудование: монтаж, шеф‑монтаж и пусконаладку ВЕНТХИМ выполняет, если эти работы включены в договор. Если не включены – аппарат монтирует заказчик или его монтажная организация по руководству по эксплуатации, консультации – по договорённости. Воздуховоды: монтаж – по договорённости, силами партнёров. Вентиляторы: в составе комплексного проекта монтаж вентилятора включаем в договор вместе с остальными работами; отдельный выезд на монтаж одного вентилятора не выполняем. При отдельной поставке вентилятор монтирует заказчик или его монтажная организация: установить на место, подключить воздуховоды и включить по руководству по эксплуатации. Объём работ и порядок оплаты согласуем в договоре.
ВЕНТХИМ – производитель: изделия изготавливаются на собственном производстве в Нижегородской области. Лист раскраиваем на форматно-раскроечном станке с ЧПУ Nanxing MJK1132F1, детали обрабатываем на фрезерном обрабатывающем центре с ЧПУ KDT‑2710L, свариваем на стыковых машинах HAIMING 2 м и 3 м по программе с параметрами DVS, узлы – экструзионной сваркой (экструдеры Leister и Ritmo) и протяжной сваркой горячим воздухом с присадочным прутком.
/08Заявка
Запросить расчёт стоимости
Пришлите чертёж, эскиз, опросный лист или описание задачи. Заявку принимаем в работу в течение 3 часов в рабочее время; расчёт воздуховодов – как правило, 12–48 часов, в зависимости от объёма.
Контакты
- городской
- +7 (831) 423‑08‑43
- мобильный
- +7 920 022‑52‑55
- режим работы
- Пн–Пт · 9:00–18:00 (МСК)
что прислать для расчёта
- спецификацию, чертёж или эскиз
- среду и её температуру
- количество изделий
- или заполните опросный лист: воздуховоды, вентиляторы, газоочистное оборудование
Спасибо! Заявка принята
Подтвердим получение заявки в течение 3 часов в рабочее время.
О вентиляции для агрессивных сред
Что такое химстойкая вентиляция и где она нужна
Химстойкая (кислотостойкая, коррозионностойкая) вентиляция – вытяжная система, которая отводит из рабочей зоны пары и аэрозоли кислот, щелочей и солей и сама не разрушается от их воздействия. В неё входят воздуховоды и фасонные элементы, вентиляторы и, если выбросы нужно очищать, газоочистное оборудование.
Такие системы нужны в гальванических и травильных цехах, на участках электролиза и выщелачивания, в химических производствах, лабораториях и на очистных сооружениях. Оцинкованная сталь в этих средах корродирует, нержавеющая сталь стойка не ко всем из них. Листовые термопласты не корродируют, а детали из них соединяют сваркой.
Как выбирают материал: ПП, PPs, ПНД, ПВХ и PVDF
Материал подбирают по составу и концентрации среды, температуре и требованиям пожарной безопасности к объекту. ВЕНТХИМ работает с пятью термопластами. Воздуховоды из полипропилена (ПП) – базовое решение для многих кислых и щелочных сред. Трудногорючий полипропилен PPs применяют там, где к вентиляции предъявляют требования пожарной безопасности.
ПВХ – непластифицированный поливинилхлорид (PVC‑U); в старых проектах этот класс материала называют винипластом. Если в проекте указан винипласт, замену согласуют с проектировщиком. PVDF выбирают для сред, к которым полипропилен недостаточно стоек, например для сильных окислителей; подбор – по среде. Для подбора укажите в заявке состав среды, концентрацию и температуру.
Вентиляция и газоочистка – одна система
Если выбросы нужно очистить до выхода в атмосферу, в вытяжную систему включают газоочистку. Насадочный скруббер – колонна с орошаемой насадкой: хорошо поглощает газы, но чувствителен к пыли и отложениям. Полый скруббер с форсунками почти не забивается и имеет низкое сопротивление, но хуже поглощает трудно растворимые газы. Каплеуловитель задерживает капли, которые поток уносит из зоны орошения.
Хемосорбционный фильтр химически связывает кислые или основные примеси ионообменным материалом; материал подбирают под состав выброса. ФВГ – фильтр волокнистый гальванический – улавливает туман и аэрозоли электролитов от гальванических и травильных ванн.
Кислые и щелочные выбросы в отраслевой практике выводят раздельными системами: при смешении образуются соли, которые зарастают воздуховоды и фильтры. Газоочистное оборудование подбирают по опросному листу: расход воздуха, состав выброса и концентрации, температура, требования к очистке.
