Кислотостойкие вентиляторы из полипропилена и других термопластов

ВЕНТХИМ изготавливает химстойкие радиальные (центробежные) вентиляторы низкого и среднего давления; высокого – по запросу. Назначение – промышленная вентиляция агрессивных сред: пары и аэрозоли кислот и щелочей. Корпус и рабочее колесо – из листовых термопластов, двигатель вынесен из потока. Осевые, крышные и канальные вентиляторы – на заказ.

Подобрать по рабочей точке Заполнить опросный лист

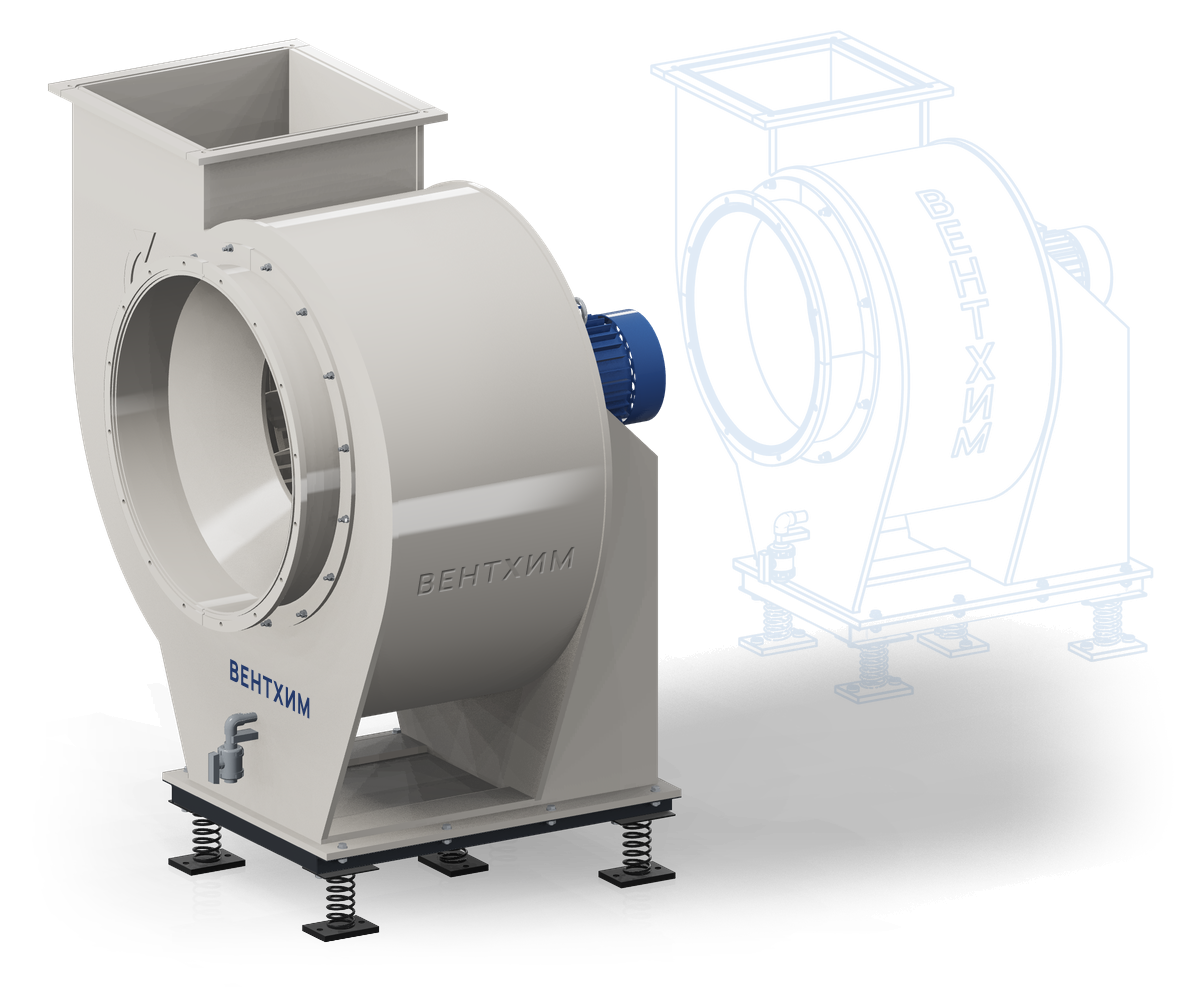

Химстойкие радиальные вентиляторы ВЦ-Н-ПП №7,1 и №5: рендер и чертёж
серии
ВР 80‑75 · 280‑46 · 132‑30
давление
низкое · среднее; высокое – по запросу
привод
исп. 1 · 3 · 5
положения
16 положений · обозначение по ГОСТ 5976‑2020
материалы
ПП · PPs · ПНД · ПВХ · PVDF
/01Серии

Радиальные вентиляторы: три серии по давлению

Номер вентилятора равен диаметру колеса в дециметрах (ГОСТ 5976‑2020); ряд диаметров – по ГОСТ 10616.

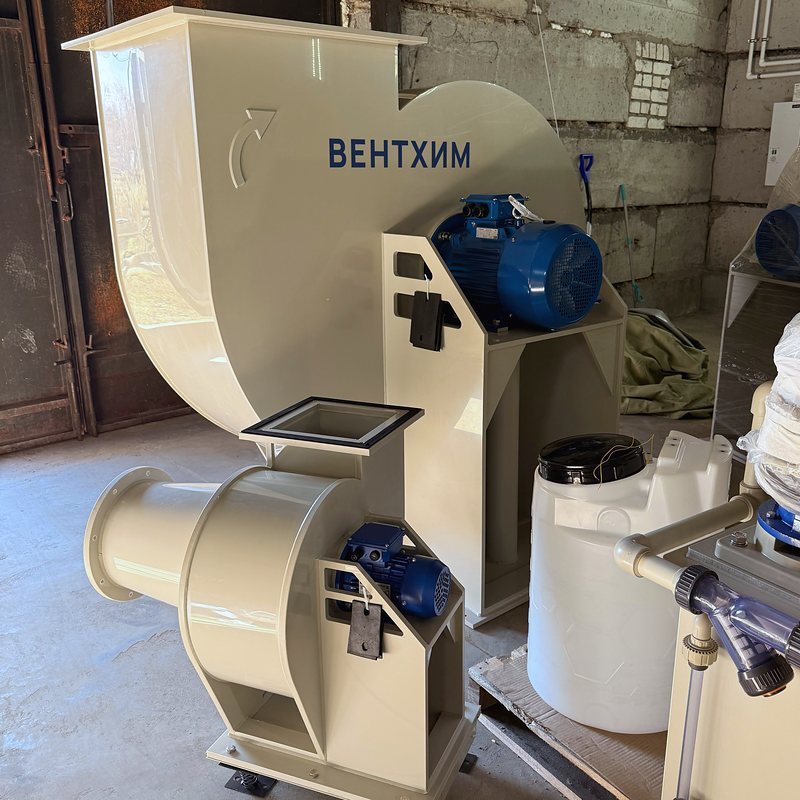

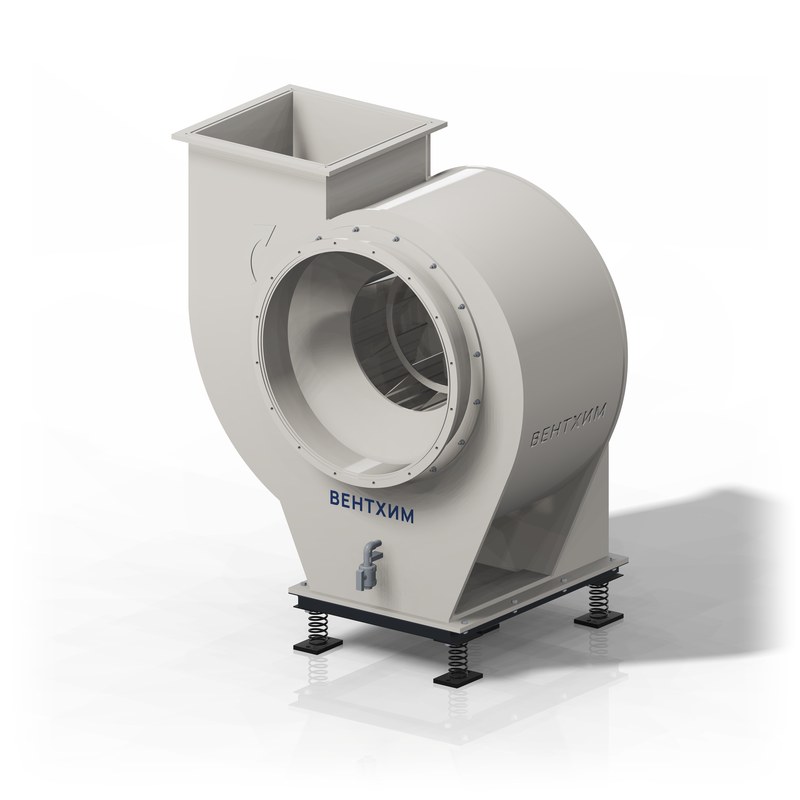

Радиальный вентилятор низкого давления серии ВР 80-75 из полипропилена

Вентилятор низкого давления – ВР 80‑75

Аналоги: ВЦ 4‑75, ВЦ 4‑70, Ц4‑70, ВР 86‑77, ВР 80‑70, ВР 80‑76 (ВЦ 4‑76), ВР 85‑77

Общеобменная вытяжная вентиляция помещений с агрессивной средой, лабораторные вытяжные шкафы, небольшие сети без газоочистки.

номера
№2,5–⁠12,5
частоты
725…⁠2900 мин⁻¹
расход
510–⁠60 790 м³/⁠ч
полное давление
130–⁠1 720 Па

№1,6 – по запросу

Колесо: 12 лопаток, отклонены назад.

Подобрать в серии

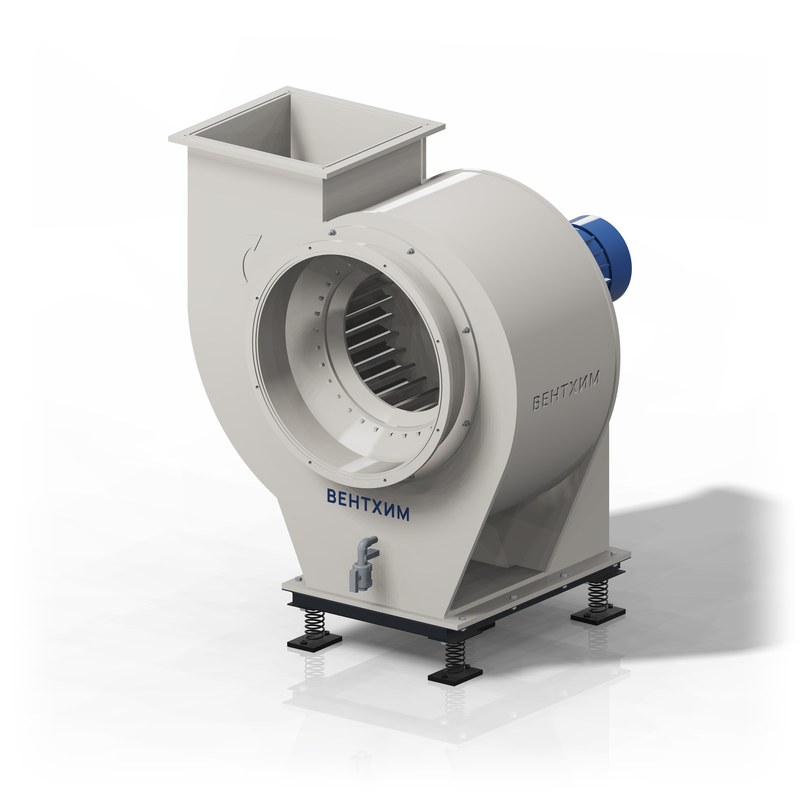

Радиальный вентилятор среднего давления серии ВР 280-46 из полипропилена

Вентилятор среднего давления – ВР 280‑46

Аналоги: ВЦ 14‑46, ВР 300‑45, ВЦ 17‑46, ВЦ 9‑55 (ВР 9‑55), ВЦ 5‑45

Системы с газоочисткой – скрубберы, ФВГ – и разветвлённые сети. Часто применяют в вытяжных системах гальванических линий.

номера
№2–⁠12,5
частоты
725…⁠2900 мин⁻¹
расход
590–⁠96 080 м³/⁠ч
полное давление
330–⁠3 870 Па

Колесо барабанное: 32 лопатки, загнуты вперёд.

Для ВР 280‑46 (лопатки загнуты вперёд) инженер закладывает запас по давлению больше, чем показывает подбор.

Подобрать в серии

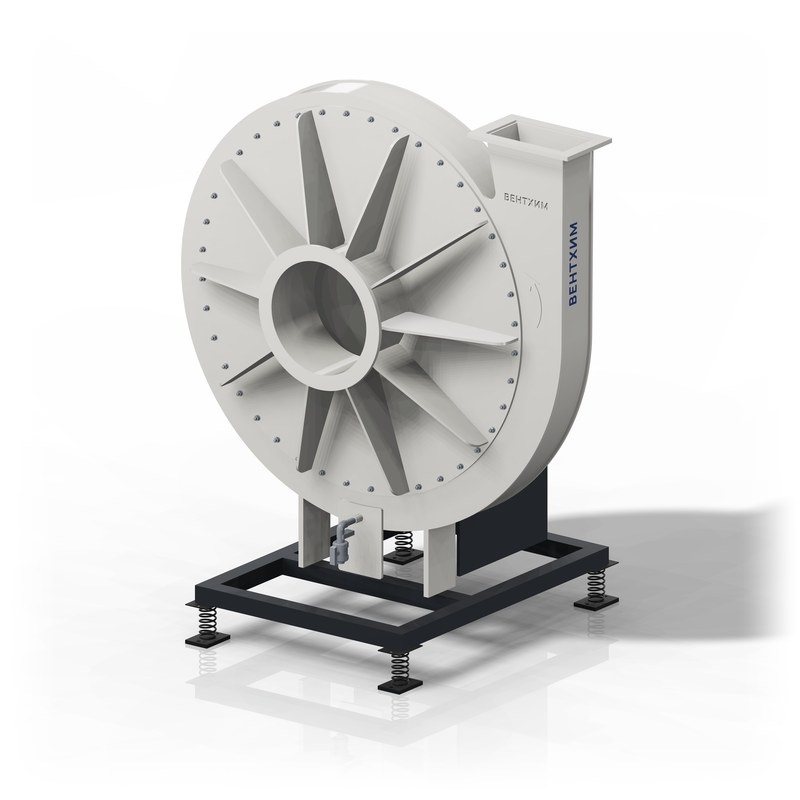

Радиальный вентилятор высокого давления серии ВР 132-30 из полипропилена

Вентилятор высокого давления – ВР 132‑30

Аналоги: ВЦ 6‑28 (ВР 120‑28, ВР 6‑28), ВР 130‑28, ВВД

Высокое давление при небольшом расходе: точки выше рядов в подборе, сети и аппараты с сопротивлением выше 4 кПа.

подбор
по рабочей точке, индивидуально

Колесо узкое: 16 лопаток, загнуты назад. Давление создаётся высокой окружной скоростью колеса. На верхних частотах колесо – из стеклопластика или после расчёта прочности.

ВР 280‑46 есть в подборе – около 4 кПа; предел зависит от расхода.

Аналоги – обозначения вентиляторов того же класса давления, в том числе других схем. Замену подбираем по рабочей точке, присоединительные размеры сверяем со стальным вентилятором. Характеристики полимерного исполнения отличаются от стального.

Диапазоны расчётные: исполнение 1, ρ = 1,2 кг/⁠м³, полное давление. Давление снижено на 5 % – условный запас на колесо из термопласта до испытаний. Колесо из листового термопласта отличается от стального, поэтому инженер подбирает вентилятор с запасом по давлению. Характеристики уточним испытаниями образцов. Окончательный подбор – по опросному листу.

Поле подбора: что закрывает каждая серия

  • ВР 80‑75 низкое давление
  • ВР 280‑46 среднее давление
Поле подбора: расход и полное давление по сериямВР 80‑75 – от 510 до 60 790 м³/⁠ч, до 1 720 Па; ВР 280‑46 – от 590 до 96 080 м³/⁠ч, до 3 870 Па. Выше 4 000 Па – высокое давление, подбор индивидуально.Полное давление, ПаВысокое давление – подбираем индивидуальноВР 80‑75ВР 280‑465001 0002 0005 00010 00020 00050 000100 0003 00030 0001002004005001 0002 0004 0005 00010 000801503008001 5003 0008 000Расход, м³/⁠ч Поле подбора: расход и полное давление по сериямВР 80‑75 – от 510 до 60 790 м³/⁠ч, до 1 720 Па; ВР 280‑46 – от 590 до 96 080 м³/⁠ч, до 3 870 Па. Выше 4 000 Па – высокое давление, подбор индивидуально.Полное давление, ПаВысокое давление – подбираем индивидуальноВР 80‑75ВР 280‑465001 0002 0005 00010 00020 00050 000100 0001002004001 0002 0004 00010 0001503006001 5003 0006 000Расход, м³/⁠ч Поле подбора: расход и полное давление по сериямВР 80‑75 – от 510 до 60 790 м³/⁠ч, до 1 720 Па; ВР 280‑46 – от 590 до 96 080 м³/⁠ч, до 3 870 Па. Выше 4 000 Па – высокое давление, подбор индивидуально.Полное давление, ПаВысокое давление – подбираем индивидуально5001 0002 0005 00010 00020 00050 000100 0001002004001 0002 0004 00010 0001503006001 5003 0006 000Расход, м³/⁠ч Поле подбора: расход и полное давление по сериямВР 80‑75 – от 510 до 60 790 м³/⁠ч, до 1 720 Па; ВР 280‑46 – от 590 до 96 080 м³/⁠ч, до 3 870 Па. Выше 4 000 Па – высокое давление, подбор индивидуально.Полное давление, ПаВысокое давление –подбираем индивидуально5002 00010 00050 0001002004001 0002 0004 00010 0001503006001 5003 0006 000Расход, м³/⁠ч
Давление при ρ = 1,2 кг/⁠м³. Часть области – с преобразователем частоты или ремённой передачей (исполнение 5). Вне закрашенной области – подбор по рабочей точке, индивидуально. ВР 132‑30 – подбор по рабочей точке, индивидуально. Окончательный подбор – по опросному листу.
/02Подбор

Подбор вентилятора по расходу и давлению

Предварительный подбор по расчётным характеристикам. Окончательно подбирает инженер ВЕНТХИМ по опросному листу.

ВР 80‑75 – номера и рабочие зоны
№Частота, мин⁻¹Расход, м³/⁠чПолное давление, ПаДвигатель, кВт – до расхода, м³/⁠ч
№2,5 1450 510–⁠970 130–⁠190
  • 0,25 – до 970
2900 1 010–⁠1 940 540–⁠780
  • 0,55 – до 1 280
  • 0,75 – до 1 940
№3,15 1450 1 010–⁠1 940 210–⁠310
  • 0,25 – до 1 680
  • 0,37 – до 1 940
2900 2 020–⁠3 890 860–⁠1 240
  • 1,5 – до 2 880
  • 2,2 – до 3 890
№3,55 1450 1 450–⁠2 780 270–⁠390
  • 0,37 – до 1 660
  • 0,55 – до 2 780
2900 2 890–⁠5 570 1 090–⁠1 580
  • 2,2 – до 3 010
  • 3 – до 5 570
№4 960 1 370–⁠2 630 150–⁠220
  • 0,25 – до 2 630
1450 2 070–⁠3 980 340–⁠500
  • 0,75 – до 3 980
№4,5 960 1 950–⁠3 750 190–⁠270
  • 0,37 – до 2 410
  • 0,55 – до 3 750
1450 2 940–⁠5 670 430–⁠630
  • 1,1 – до 3 610
  • 1,5 – до 5 670
№5 960 2 670–⁠5 150 230–⁠340
  • 0,55 – до 2 760
  • 0,75 – до 5 150
1450 4 030–⁠7 780 540–⁠780
  • 1,5 – до 4 110
  • 2,2 – до 7 780
№5,6 960 3 750–⁠7 230 290–⁠430
  • 1,1 – до 5 960
  • 1,5 – до 7 230
1450 5 660–⁠10 930 680–⁠980
  • 3 – до 7 310
  • 4 – до 10 930
№6,3 960 5 340–⁠10 300 370–⁠540
  • 1,5 – до 6 070
  • 2,2 – до 10 300
1450 8 060–⁠15 560 860–⁠1 240
  • 5,5 – до 10 700
  • 7,5 – до 15 560
№7,1 960 7 640–⁠14 750 470–⁠690
  • 3 – до 10 710
  • 4 – до 14 750
1450 11 530–⁠22 280 1 090–⁠1 580
  • 11 – до 22 280
№8 725 8 250–⁠15 930 340–⁠500
  • 2,2 – до 9 810
  • 3 – до 15 930
960 10 920–⁠21 100 600–⁠880
  • 5,5 – до 15 590
  • 7,5 – до 21 100
№9 725 11 740–⁠22 690 430–⁠630
  • 4 – до 15 060
  • 5,5 – до 22 690
960 15 550–⁠30 040 760–⁠1 110
  • 7,5 – до 15 790
  • 11 – до 30 040
№10 725 16 100–⁠31 120 540–⁠780
  • 7,5 – до 31 120
960 21 320–⁠41 210 950–⁠1 370
  • 15 – до 27 240
  • 18,5 – до 41 210
№11,2 725 22 620–⁠43 730 680–⁠980
  • 11 – до 27 470
  • 15 – до 43 730
960 29 960–⁠57 900 1 190–⁠1 720
  • 30 – до 48 700
  • 37 – до 57 900
№12,5 725 31 450–⁠60 790 840–⁠1 220
  • 18,5 – до 36 650
  • 22 – до 48 880
  • 30 – до 60 790

№1,6 – по запросу.

ВР 280‑46 – номера и рабочие зоны
№Частота, мин⁻¹Расход, м³/⁠чПолное давление, ПаДвигатель, кВт – до расхода, м³/⁠ч
№2 1450 590–⁠1 370 330–⁠390
  • 0,25 – до 1 050
  • 0,37 – до 1 370
2900 1 170–⁠2 740 1 330–⁠1 560
  • 1,1 – до 1 400
  • 1,5 – до 2 000
  • 2,2 – до 2 670
  • 3 – до 2 740
№2,5 1450 1 150–⁠2 680 520–⁠610
  • 0,55 – до 1 540
  • 0,75 – до 2 270
  • 1,1 – до 2 680
2900 2 290–⁠5 360 2 080–⁠2 440
  • 3 – до 2 760
  • 4 – до 3 600
  • 5,5 – до 4 670
  • 7,5 – до 5 360
№3,15 960 1 520–⁠3 550 360–⁠420
  • 0,55 – до 2 200
  • 0,75 – до 3 200
  • 1,1 – до 3 550
1450 2 290–⁠5 360 820–⁠960
  • 1,5 – до 3 300
  • 2,2 – до 4 550
  • 3 – до 5 360
2900 4 570–⁠10 730 3 310–⁠3 870
  • 11 – до 6 600
  • 15 – до 8 610
  • 18,5 – до 10 070
  • 22 – до 10 730
№3,55 960 2 170–⁠5 080 460–⁠530
  • 0,75 – до 2 760
  • 1,1 – до 3 880
  • 1,5 – до 5 080
1450 3 270–⁠7 680 1 050–⁠1 230
  • 2,2 – до 3 860
  • 3 – до 5 340
  • 4 – до 6 730
  • 5,5 – до 7 680
№4 960 3 100–⁠7 270 580–⁠680
  • 1,1 – до 3 210
  • 1,5 – до 4 650
  • 2,2 – до 6 380
  • 3 – до 7 270
1450 4 680–⁠10 990 1 330–⁠1 560
  • 4 – до 5 760
  • 5,5 – до 7 700
  • 7,5 – до 10 180
  • 11 – до 10 990
№4,5 960 4 410–⁠10 360 740–⁠860
  • 2,2 – до 5 470
  • 3 – до 7 520
  • 4 – до 9 430
  • 5,5 – до 10 360
1450 6 660–⁠15 550 1 680–⁠1 970
  • 7,5 – до 8 880
  • 11 – до 12 410
  • 15 – до 15 550
№5 960 6 050–⁠14 210 910–⁠1 070
  • 3 – до 6 330
  • 4 – до 8 350
  • 5,5 – до 11 020
  • 7,5 – до 14 210
1450 9 130–⁠21 460 2 080–⁠2 440
  • 15 – до 14 170
  • 18,5 – до 16 930
  • 22 – до 19 330
  • 30 – до 21 460
№5,6 960 8 490–⁠19 960 1 140–⁠1 340
  • 5,5 – до 9 250
  • 7,5 – до 12 920
  • 11 – до 17 690
  • 15 – до 19 960
1450 12 820–⁠30 070 2 610–⁠3 060
  • 22 – до 16 840
  • 30 – до 22 210
  • 37 – до 26 240
  • 45 – до 30 070
№6,3 725 9 130–⁠21 470 820–⁠960
  • 4 – до 9 330
  • 5,5 – до 12 670
  • 7,5 – до 17 220
  • 11 – до 21 470
960 12 090–⁠28 420 1 450–⁠1 700
  • 15 – до 20 150
  • 18,5 – до 23 910
  • 22 – до 27 110
  • 30 – до 28 420
№7,1 725 13 070–⁠30 710 1 050–⁠1 230
  • 7,5 – до 14 390
  • 11 – до 20 580
  • 15 – до 26 540
  • 18,5 – до 30 710
960 17 300–⁠40 690 1 840–⁠2 150
  • 22 – до 23 820
  • 30 – до 31 250
  • 37 – до 36 750
  • 45 – до 40 690
№8 725 18 690–⁠43 960 1 330–⁠1 560
  • 18,5 – до 27 490
  • 22 – до 32 000
  • 30 – до 40 730
  • 37 – до 43 960
960 24 750–⁠58 210 2 340–⁠2 740
  • 37 – до 31 710
  • 45 – до 37 950
  • 55 – до 45 050
  • по запросу – до 58 210
№9 725 26 610–⁠62 590 1 680–⁠1 970
  • 30 – до 35 520
  • 45 – до 50 540
  • 55 – до 58 690
  • по запросу – до 62 590
№10 725 36 500–⁠85 860 2 080–⁠2 440
  • 45 – до 43 430
  • 55 – до 52 430
  • по запросу – до 85 860
№11,2 725 51 270–⁠96 080 2 610–⁠3 050
  • по запросу – до 96 080
№12,5 725 71 280–⁠81 650 3 250–⁠3 400
  • по запросу – до 81 650
ВР 132‑30 – по запросу

Характеристики – по запросу: подберём по опросному листу.

Двигатель – по мощности на валу в рабочей точке с запасом 10–⁠50 % (чем меньше двигатель, тем больше запас), ρ = 1,2 кг/⁠м³. Из исполнений подходит наименьшее, у которого расход «до» не меньше вашего. Уточняется при подборе. Диапазоны расчётные: исполнение 1, ρ = 1,2 кг/⁠м³, полное давление. Давление снижено на 5 % – условный запас на колесо из термопласта до испытаний. Колесо из листового термопласта отличается от стального, поэтому инженер подбирает вентилятор с запасом по давлению. Характеристики уточним испытаниями образцов. Окончательный подбор – по опросному листу.

/03На заказ

Осевые, крышные и канальные вентиляторы – на заказ

Изготавливаем, когда требуется именно химстойкое исполнение. Серий и типоразмерного ряда нет – конструкцию рассчитываем под задачу.

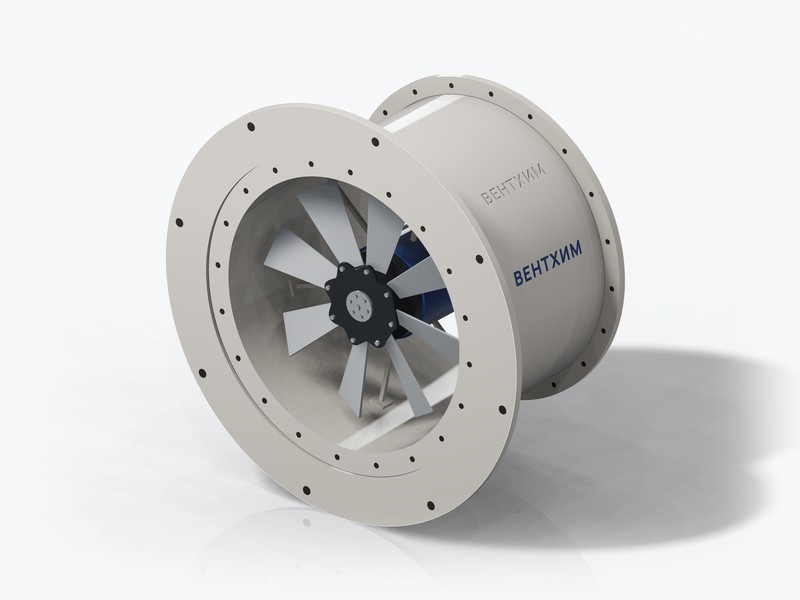

Осевой химстойкий вентилятор из полипропилена: осевое колесо в обечайке с фланцами – визуализация

Осевые

01

Для перемещения больших объёмов воздуха при небольшом давлении. Добровольный сертификат на осевые, крышные осевые и башенные вентиляторы – в разделе Документы.

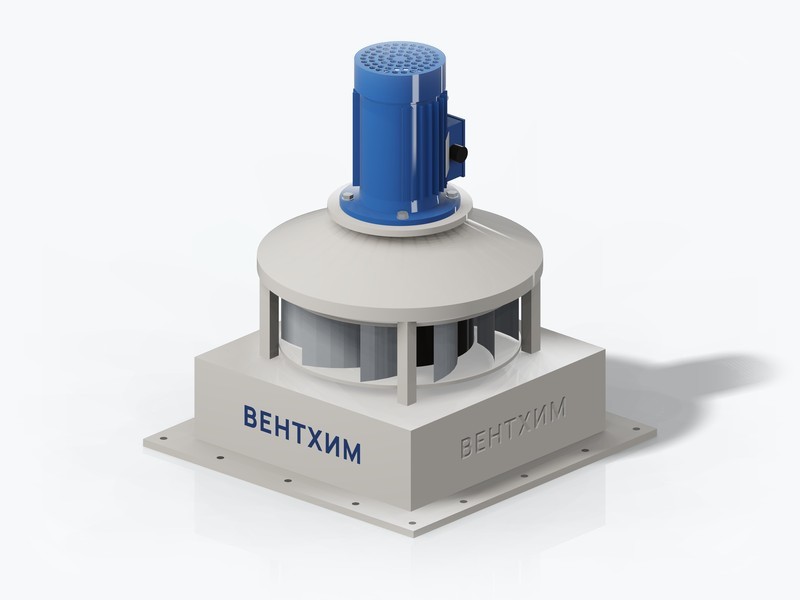

Крышный радиальный химстойкий вентилятор из полипропилена: опорная плита, колесо под колпаком, двигатель сверху – визуализация

Крышные

02

Осевые и радиальные, для установки на кровле.

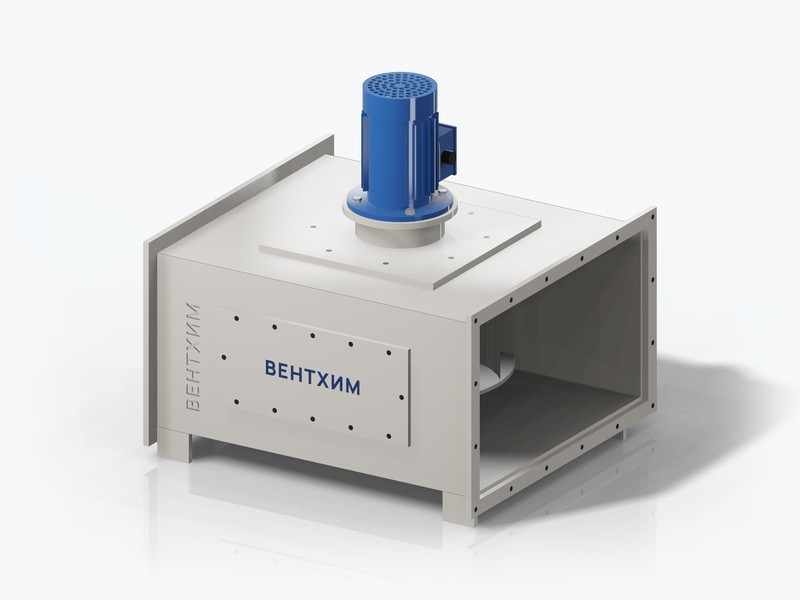

Канальный химстойкий вентилятор из полипропилена: корпус с патрубками и фланцами на одной оси, двигатель снаружи на крышке – визуализация

Канальные

03

Для встраивания в прямой участок воздуховода; подключение к трассе – по заказу.

Для расчёта укажите тип вентилятора в опросном листе.

/04Материалы

Материалы корпуса и рабочего колеса

Температура – данные по листу. Для вентилятора предел ниже: колесо вращается и нагружено центробежными силами.

КодМатериалТемпература по листуКогда выбирают
ПП полипропилен (ПП, PP) PP‑B – от −20 до +80 °C; PP‑H – от 0 до +100 °C; по данным производителей листа Основной материал корпуса и колеса. PP‑B – от −20 °C, в том числе для улицы; PP‑H жёстче, при отрицательной температуре воздуха не применяется.
PPs трудногорючий полипропилен (PPs) от 0 до +100 °C, по данным производителя листа Когда проект требует трудногорючий материал. При отрицательной температуре воздуха не применяется. О листе PPs
ПНД ПНД (PE) от −50 до +80 °C, по данным производителей листа Улица и холодный климат. Для улицы – чёрный, стабилизированный лист.
ПВХ ПВХ (PVC) до +60 °C, по данным производителей листа Установка в помещении. На открытом воздухе не рекомендуем.
PVDF PVDF от −30 до +140 °C, по данным производителя листа Горячие и агрессивные среды. Уплотнение вала – EPDM или FKM, подбираем по среде.
СП стеклопластик (рабочее колесо) зависит от смолы Рабочее колесо там, где прочность сварного колеса из термопласта не подтверждена: высокие окружные скорости.

Предельную температуру среды для вентилятора указываем в коммерческом предложении и паспорте: она зависит от материала, номера и частоты вращения.

Электропроводящий полипропилен PPs‑EL для взрывоопасных сред – по отдельному заказу при наличии сертификата ТР ТС 012.

Конструкция

  • Вал и ступица – из нержавеющей стали. В зоне потока они закрыты пластиком того же материала, что и колесо, и обварены: среда контактирует с пластиком и уплотнением.
  • Уплотнение вала – EPDM или FKM, подбираем по среде; оно входит в базовый комплект.
  • Двигатель вынесен из потока (исполнения 1, 3, 5). Дренаж выведен в нижнюю точку корпуса и заглушён.
/05Компоновка

Положение корпуса и исполнение привода

Обозначения – как в ГОСТ 5976‑2020: вращение – со стороны всасывания, угол – от 0° (выхлоп вверх) по направлению вращения. Выполнимы все 16 положений; для части – более высокая рама.

Нажмите на положение – оно подставится в обозначение для спецификации.

Исполнение привода

/06Комплектность

Что входит в поставку вентилятора

Базовый комплект

  • РамаОбщая рама под корпус и двигатель.
  • ВиброизоляторыПод раму; тип – по номеру и массе.
  • Гибкие вставкиНа всасывание и нагнетание.
  • Уплотнение валаEPDM или FKM, подбираем по среде.
  • Подготовка под дренажДренаж выведен в нижнюю точку и заглушён.

Опции

Отмеченные опции попадут в текст для спецификации.

Уровни звуковой мощности по номерам – по запросу.

Изготавливаем шкафы управления вентиляторами: с релейной схемой и ручным управлением, полуавтоматические и автоматические – с контроллером, удалённым пультом, сенсорной панелью, подключением к SCADA.

Запчасти к вентиляторам ВЕНТХИМ

Рабочее колесо того же материала и исполнения · уплотнение вала · виброизоляторы · гибкая вставка · ответные фланцы из материала воздуховода – по запросу, по обозначению с шильдика.

/07Для проекта

Обозначение для спецификации

Выберите параметры – строка обозначения и текст требований соберутся сами.

Нижняя температура эксплуатации – по материалу корпуса и колеса (см. таблицу материалов), а не по климатическому исполнению.

обозначение

ВЕНТХИМ ВР 280‑46 №5‑ПП‑1‑Пр0‑УХЛ4

    текст для спецификации













              Как указать в проекте












    Вид со стороны всасывания · Пр 0°








    Вид сбоку · исполнение 1








    Схема исполнения 1, одна для всех номеров; пропорции по ВР 280‑46 №5, не в масштабе. Размеры по номеру – по запросу.
    Фланцы вентилятора – толщина индивидуально, от 10 мм.










    РазмерЧто это



    Ø d₁Всасывающий патрубок, внутренний диаметр
    Ø d₂Окружность отверстий фланца всаса
    a × bВыхлоп, внутренний размер
    CВысота оси колеса над опорной плоскостью
    HОт опорной плоскости до плоскости фланца выхода (Пр 0°)
    AГабарит корпуса по ширине, вид со стороны всасывания (Пр 0°)
    LГабаритная длина с двигателем
    B, DБаза крепления рамы поперёк и вдоль оси
    Фл.Фланцы: толщина, число и диаметр отверстий, диаметр окружности отверстий






















    /08Откуда характеристики


    Почему пластиковый вентилятор не повторяет металлический










    Характеристики рассчитаны для каждого номера, частоты вращения и плотности газа. Колесо из листового термопласта не повторяет стальное, поэтому давление на графиках и в таблицах снижено на 5 % – условный запас до испытаний.
    Поправку для пластикового колеса уточним испытаниями образцов.



    • Лопатки и диски из листа толще стальных – канал колеса уже.
    • В узлах колеса – сварные швы.
    • Частота вращения колеса из термопласта ограничена прочностью. Для высоких частот – колесо из стеклопластика, по запросу.
    • У малых номеров (колесо меньше 0,5 м) расчёт менее точен – для них инженер закладывает запас по давлению больше, чем показывает подбор.
      •





Лопатки колеса: сталь и полимер
Рабочее колесо радиального вентилятора со стороны входа, условно разделённое пополам: слева стальное с тонкими лопатками и тонкими швами, справа из полимерного листа – лопатки толще, швы крупнее, канал между лопатками уже; на полимерной половине – надпись ВЕНТХИМ. Толщины показаны условно.














































ВЕНТХИМ



Сталь
Полимер
Тонкаялопатка
Каналшире
Лопаткатолще
Каналуже
Сварнойшов

    Колесо со стороны входа: слева стальное, справа из полимерного листа. Толщины показаны условно.



    Поэтому под графиком и таблицами указано, что характеристики расчётные.
















    /09Производство


    Собственное производство




    Корпуса и рабочие колёса вентиляторов раскраиваем и свариваем на своём оборудовании в Нижегородской области












      Форматно-раскроечный станок с ЧПУ Nanxing MJK1132F1 в цехе



    01раскрой


    Раскрой листа


    Размер реза задаётся на ЧПУ, без ручной разметки.


    Nanxing MJK1132F1








      Фрезерный обрабатывающий центр с ЧПУ KDT-2710L: на столе – лист с раскроем деталей



    02контурная резка


    Контурная резка


    Контуры деталей и развёртки фасонных элементов – по программе на фрезерном обрабатывающем центре с ЧПУ.


    KDT‑2710L










      Машина стыковой сварки листа нагретым элементом, длина сварки 2 м






      Машина стыковой сварки листа нагретым элементом, длина сварки 3 м: обечайка из листа PPs





    03стыковая сварка


    Сварка листа


    Стыковая сварка нагретым элементом по программе с параметрами DVS. Сворачивание обечаек и горячая гибка под заданный угол.


    HAIMING 2 м · 3 м








      Сварка узла воздуховода из полипропилена ручным сварочным экструдером



    04сварка узлов


    Сварка узлов


    Экструзионная сварка и протяжная сварка горячим воздухом с присадочным прутком: отводы, врезки, тройники, нестандарт.


    Leister · Ritmo






    Готовая продукция

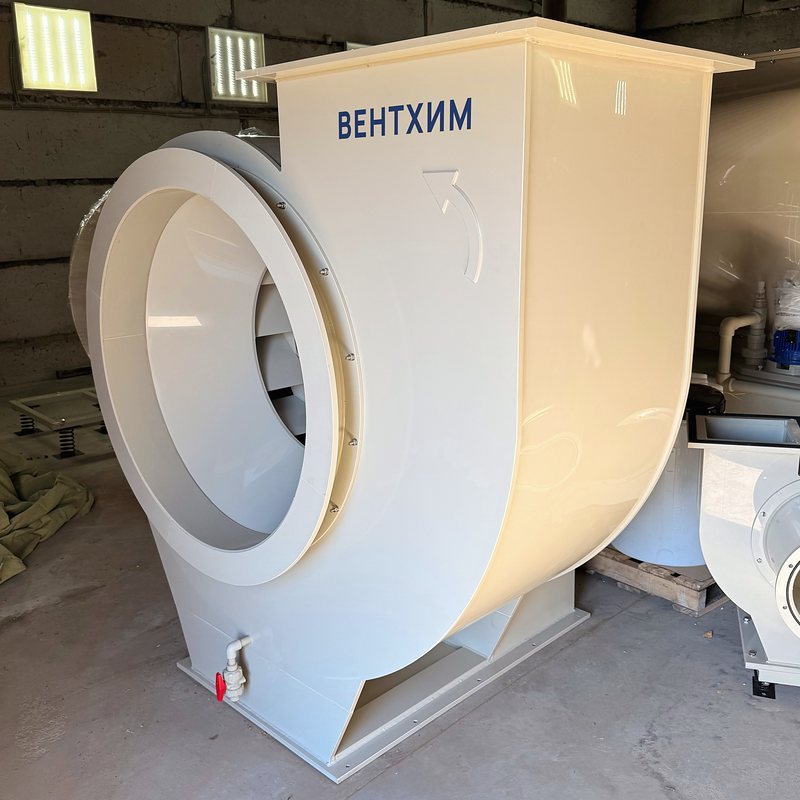

      Радиальный вентилятор ВР 80-75 №9 из полипропилена (ПП, PP), вид со стороны входа

    Вентилятор ВР 80‑75 №9 из ПП, вход




      Радиальные вентиляторы ВР 80-75 №9 и ВР 80-75 №3,15 из полипропилена, вид со стороны двигателей

    ВР 80‑75 №9 и №3,15 из ПП

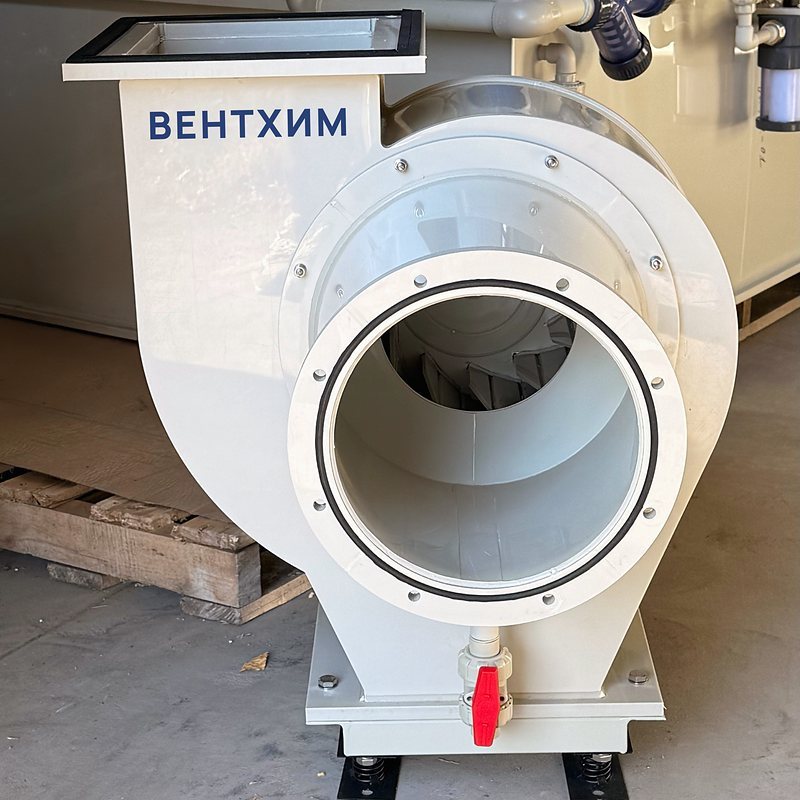

      Радиальный вентилятор ВР 80-75 №3,15 из полипропилена на пружинных виброизоляторах, вид со стороны входа

    Вентилятор ВР 80‑75 №3,15 на виброизоляторах

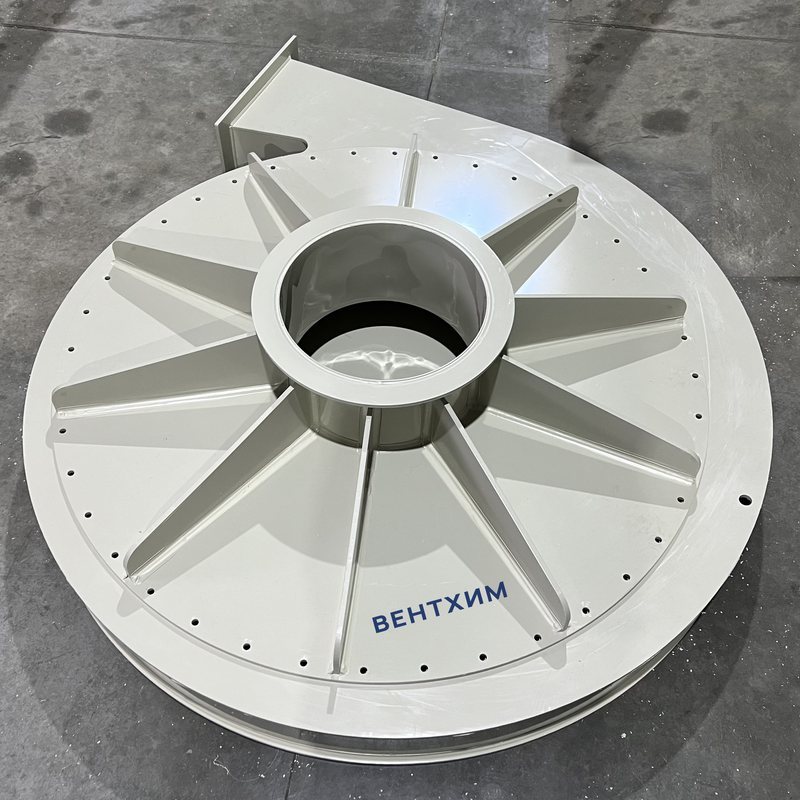

      Корпус-улитка радиального вентилятора из листа PPs (трудногорючий полипропилен), сварной, до сборки – на производстве

    Корпус-улитка вентилятора из PPs, сварной из листа









    с 2012


    Опыт команды в химстойкой вентиляции






    десятки


    Крупных проектов для промышленных предприятий






    по чертежам


    Типовые изделия и нестандарт – по ТЗ и опросным листам






    DVS


    Сварка по параметрам DVS, режим – на пробных образцах






    ВЕНТХИМ – бренд ООО «ЦехПром».
















    /10Документы


    Документы и файлы









    •




      Декларация о соответствии ЕАЭС на вентиляторы


      ЕАЭС N RU Д‑RU.PA06.B.19244/⁠23
                    действует до 03.08.2028




      •

    •




      Сертификат соответствия на осевые вентиляторы


      РОСС RU.32001.04ИБФ1.ОСП28.49439
                    действует до 10.03.2027




      •


    •




      Паспорт и руководство по эксплуатации


      Передаём с каждым вентилятором.




      •


    •




      Каталог химстойких вентиляторов ВЕНТХИМ

                          по запросу




      •



    •




      Коммерческое предложение


      Спецификация с обозначениями вентиляторов, срок изготовления, условия поставки и оплаты. Подбираем по расходу, давлению и составу среды.
                  после подбора по опросному листу




      •








    Гарантия – 12 месяцев с ввода в эксплуатацию, но не более 13 месяцев с даты отгрузки. Условия – в договоре и паспорте.
    Взрывозащищённое исполнение – по отдельному заказу при наличии сертификата ТР ТС 012.
                              Все каталоги и документы

















    Опросный лист


    Опросный лист на вентилятор


    Для расчёта нужны состав среды, температура, расход и давление, место установки. Остальное уточним по телефону.


    Бланк PDF заполняется на компьютере.




          Заполнить онлайн
           Бланк DOCX Бланк PDF


















    /11Вопросы


    Вопросы о химстойких вентиляторах











    Серийно – радиальные ВР 80‑75 низкого давления и ВР 280‑46 среднего: номера и частоты вращения – в подборе на этой странице. Высокого давления – ВР 132‑30: подбираем по рабочей точке, индивидуально. Осевые, крышные и канальные вентиляторы изготавливаем на заказ, когда нужно именно химстойкое исполнение: конструкцию рассчитываем под задачу.







    Да. Для вытяжки от лабораторных вытяжных шкафов, как правило, применяют серию ВР 80‑75 низкого давления. Номер и частоту вращения подбираем по рабочей точке – расходу всех шкафов, подключённых к вентилятору, и сопротивлению сети. Материал корпуса и колеса – по веществам, с которыми работают в шкафах. Если пары взрывоопасны, укажите это в опросном листе: взрывозащищённое исполнение – по отдельному заказу при наличии сертификата ТР ТС 012.







    Расчётные. Характеристики рассчитаны для каждого номера, частоты вращения и плотности газа. Колесо из листового термопласта отличается от стального, поэтому давление на графиках и в таблицах снижено на 5 % – условный запас до испытаний, а инженер подбирает вентилятор с запасом по давлению; для ВР 280‑46 – с запасом больше, чем показывает подбор. Характеристики уточним испытаниями образцов. Условия расчёта указаны под графиком и таблицами, окончательный подбор делает инженер по опросному листу.







    Можно. Для улицы берём лист с УФ‑стабилизацией и ставим на двигатель козырёк от осадков. Зимой решает материал: полипропилен PP‑B по данным производителей листа – от −20 °C, ПНД – от −50 °C. ПВХ на открытом воздухе не рекомендуем. Укажите в опросном листе минимальную температуру воздуха на месте установки.







    Жидкость собирается в нижней точке корпуса, поэтому дренаж выводим туда с учётом положения корпуса; вместо заглушки можно заказать дренажный кран. Если капель много, перед вентилятором ставят каплеуловитель: он защищает колесо и снижает нагрузку на уплотнение вала.







    Проще всего – преобразователем частоты: в той же сети расход меняется пропорционально частоте вращения, давление – пропорционально её квадрату. Подбор на этой странице показывает, на какой частоте ваша точка ложится на характеристику. Преобразователь частоты и шкаф управления поставляем по запросу.







    Объёмный расход при пересчёте не меняется, а давление и потребляемая мощность меняются пропорционально плотности газа: ρ = 1,2 · 293 / (273 + t). При +60 °C давление и мощность примерно на 12 % ниже, чем при +20 °C. При пуске на холодном воздухе двигатель нагружен сильнее, поэтому его не подбирают впритык. В подборе на этой странице пересчёт выполняется автоматически.







    По отдельному заказу при наличии сертификата ТР ТС 012. Если вентилятор будет стоять во взрывоопасной зоне или перемещать взрывоопасную смесь, укажите это в опросном листе: возможность изготовления и документы указываем в предложении.







    Да, к вентиляторам ВЕНТХИМ: рабочее колесо того же материала и исполнения, уплотнение вала, виброизоляторы, гибкие вставки, ответные фланцы. Укажите обозначение вентилятора с шильдика или из паспорта. Ремонт вентиляторов других изготовителей не выполняем.







    В составе комплексного проекта – да: монтаж вентилятора включаем в договор вместе с остальными работами, например с монтажом газоочистного оборудования. Отдельный выезд на монтаж одного вентилятора не выполняем. Такой вентилятор монтирует заказчик или его монтажная организация: установить на место, подключить воздуховоды через гибкие вставки из базового комплекта и включить по руководству по эксплуатации – его передаём с каждым вентилятором.







    Да, это обозначения одной аэродинамической схемы среднего давления: ВЦ 14‑46 – старое, ВР 280‑46 – современное. У нас серия называется ВР 280‑46; в проекте или закупке можно указать любое обозначение – подберём по номеру и рабочей точке. Так же соотносятся ВЦ 4‑75 и ВР 80‑75 (низкое давление). ВЦ 6‑28 (ВР 120‑28) – близкая к ВР 132‑30 схема высокого давления, её тоже подберём по рабочей точке. Характеристики пластикового колеса отличаются от стального – см. раздел «Откуда характеристики».







    Да. Стальной ВЦ 4‑75 (ВЦ 4‑70, Ц4‑70, ВР 80‑70) заменяем полимерным вентилятором серии ВР 80‑75: подбираем его по рабочей точке и присоединительным размерам – расходу и давлению, патрубкам и положению корпуса. Пришлите обозначение с шильдика или паспорт стального вентилятора и заполните опросный лист – предложим номер и частоту вращения.







    Полимерным вентилятором серии ВР 132‑30, а если рабочая точка есть в подборе – серией ВР 280‑46 (около 4 кПа; предел зависит от расхода). Подбираем по рабочей точке и присоединительным размерам. Пришлите обозначение стального вентилятора и рабочую точку.
























    /12Заявка


    Запросить расчёт вентилятора


    Подтвердим получение заявки в течение 3 часов в рабочее время. Для точного подбора приложите опросный лист или схему сети.










    Контакты




    городской
    +7 (831) 423‑08‑43


    мобильный
    +7 920 022‑52‑55



    режим работы
    Пн–Пт · 9:00–⁠18:00 (МСК)








    что прислать для расчёта




    • расход воздуха и давление
      •

    • состав среды, её температуру и взрывоопасность
      •

    • место установки
      •

    • привод и комплектность – по опросному листу
      •




























































        Только файлы PDF, DWG, DXF, STEP, Word, Excel и изображения (JPG, PNG). До 5 файлов, до 10 МБ каждый, до 15 МБ всего.



    PDF, DWG, DXF, STEP, Word, Excel, JPG, PNG · до 5 файлов, до 10 МБ каждый, всего до 15 МБ









    Удобнее всего – опросный лист на вентилятор: все нужные для расчёта вопросы в одном месте.








































    О химстойких вентиляторах из термопластов


    Где нужны химстойкие вентиляторы


    Химстойкий вентилятор ставят в вытяжные системы, по которым уходят пары и аэрозоли кислот, щелочей и солей: от гальванических и травильных ванн, из реагентных отделений химических производств, от вытяжных шкафов лабораторий. Корпус и рабочее колесо в таких вентиляторах изготавливают из листовых термопластов: полипропилена (ПП, PP), ПНД (PE), ПВХ (PVC) или PVDF. Материал подбирают по составу среды и температуре. Вал и ступица из нержавеющей стали в зоне потока закрыты пластиком, двигатель вынесен из потока. Поэтому такие вентиляторы называют также кислотостойкими, коррозионностойкими или химически стойкими. Вентилятор из ПП – корпус и рабочее колесо из полипропилена.

    Какую серию выбрать


    Серию определяет давление, которое вентилятор должен развить в рабочей точке. ВР 80‑75 (схема известна также как ВЦ 4‑75) – низкого давления: общеобменная вытяжная вентиляция и небольшие сети. ВР 280‑46 (ВЦ 14‑46) – среднего давления: сети со скрубберами, фильтрами и каплеуловителями, разветвлённые сети. ВР 132‑30 (аналоги – ВЦ 6‑28, ВР 120‑28) – высокого давления: длинные сети и аппараты с большим сопротивлением. Номер вентилятора равен диаметру колеса в дециметрах. Предварительно номер и частоту вращения можно подобрать на графике выше (ВР 80‑75 и ВР 280‑46), окончательно подбирает инженер по опросному листу.

    Вентилятор в системе


    Вентилятор работает вместе с трассой и оборудованием очистки. Химстойкие воздуховоды и газоочистное оборудование ВЕНТХИМ изготавливает из тех же термопластов. К патрубкам вентилятора их подключают фланцами через гибкие вставки из базового комплекта. Если в газе есть капли, перед вентилятором ставят каплеуловитель, а дренаж корпуса выводят в нижнюю точку. Заявку на вентилятор, воздуховоды и газоочистку можно прислать одним письмом.

    Как указать вентилятор в проекте


    В спецификации достаточно обозначения, например ВЕНТХИМ ВР 280‑46 №5‑ПП‑1‑Пр0‑УХЛ4: серия, номер, материал корпуса и колеса, исполнение привода, направление вращения и угол положения корпуса по ГОСТ 5976‑2020, климатическое исполнение. Строку обозначения и текст требований собирает конструктор обозначения на этой странице. Для расчёта заполните опросный лист на вентилятор – в ответ пришлём коммерческое предложение.
