PVDF в линейке – по среде

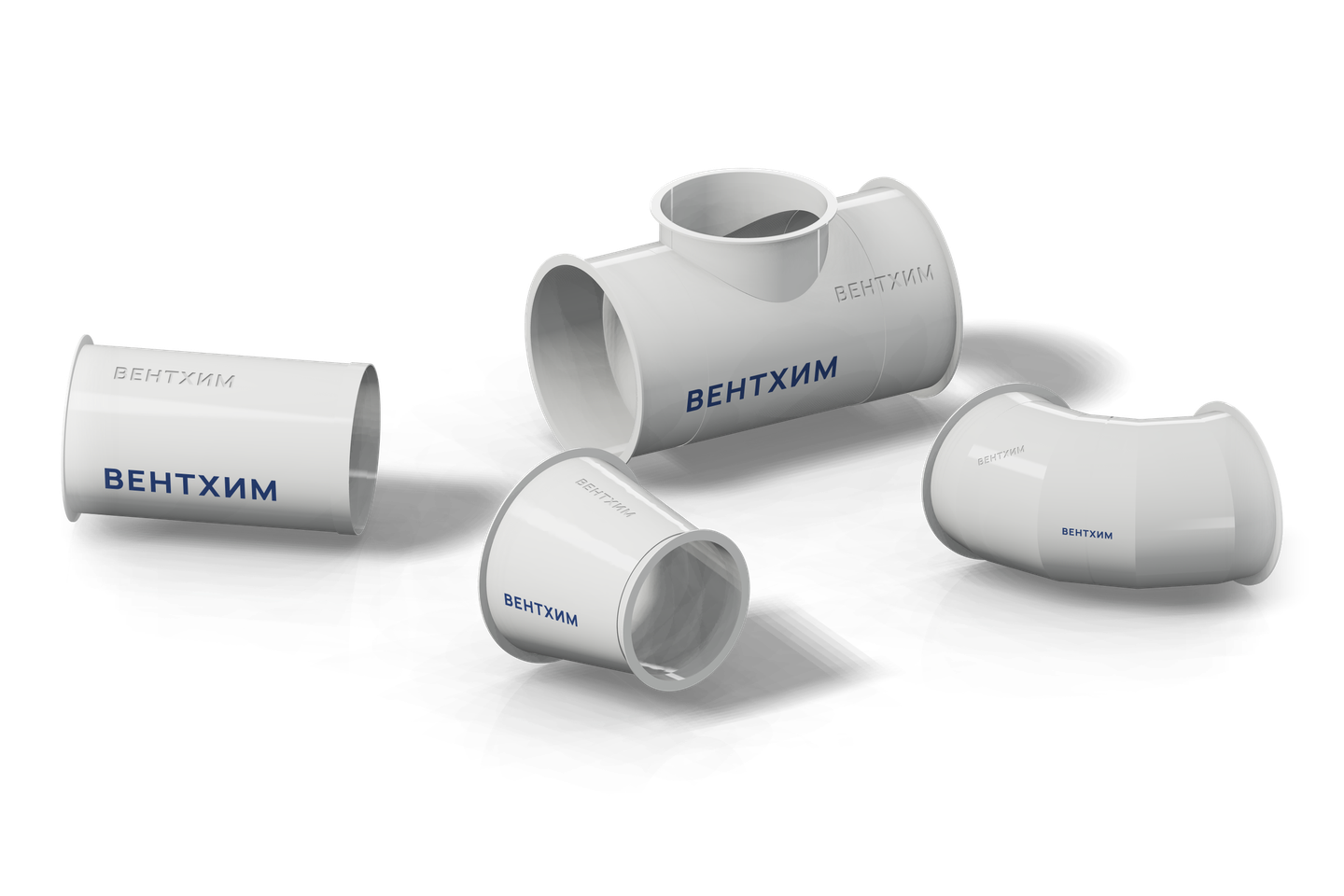

Воздуховоды и фасонные элементы
Круглые и прямоугольные воздуховоды и фасонные элементы из PVDF изготовим по заказу – по спецификации или чертежу.
/00
материал · PVDF

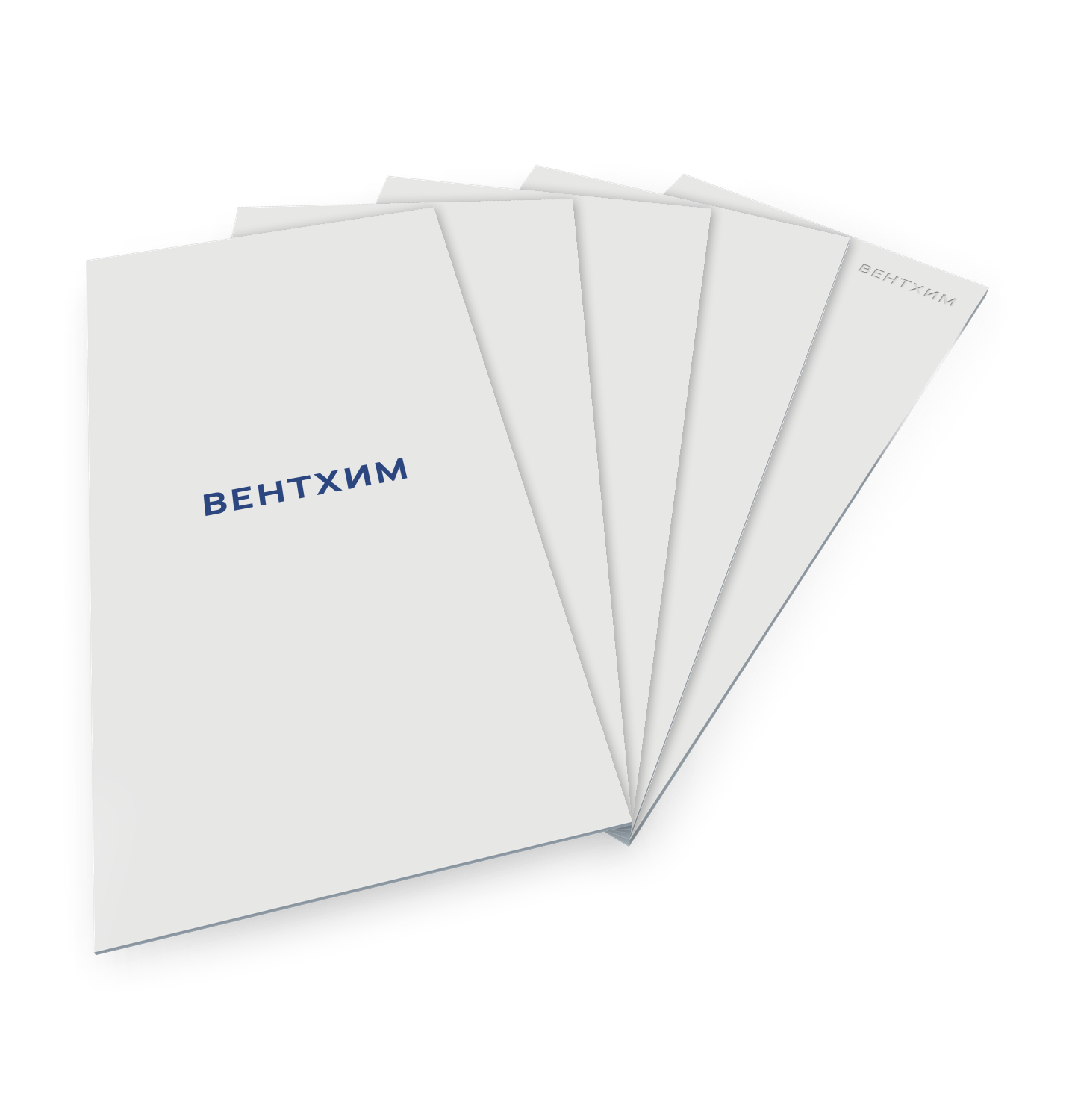

Лист PVDF (поливинилиденфторид)
Поливинилиденфторид (PVDF, ПВДФ) – фторполимер для вентиляции особо агрессивных сред: по данным производителей листа PVDF он стоек к сильным окислителям, таким как хромовая кислота и хлор, к которым полипропилен недостаточно стоек. Исключение – щелочные среды: при pH выше 10 стойкость PVDF ограничена, возможно растрескивание, поэтому для них подбираем ПП или ПНД. Из листа PVDF изготовим по заказу воздуховоды, вентиляторы и газоочистное оборудование, а сам лист продаём.
температура−30…+140 °C
плотность1,78 г/см³
сворачиваниеØ от 200 толщин листа
лист в наличии4 · 5 · 6 · 8 · 10 мм
температура и плотность – по данным производителя листа, кратковременно до +150 °C; наличие листа – на 24.10.2026
/01Изделия
Что изготавливаем из PVDF
Основной материал всех линеек – полипропилен; PVDF применяем там, где его требуют среда или температура.
PVDF в линейке – по условиям

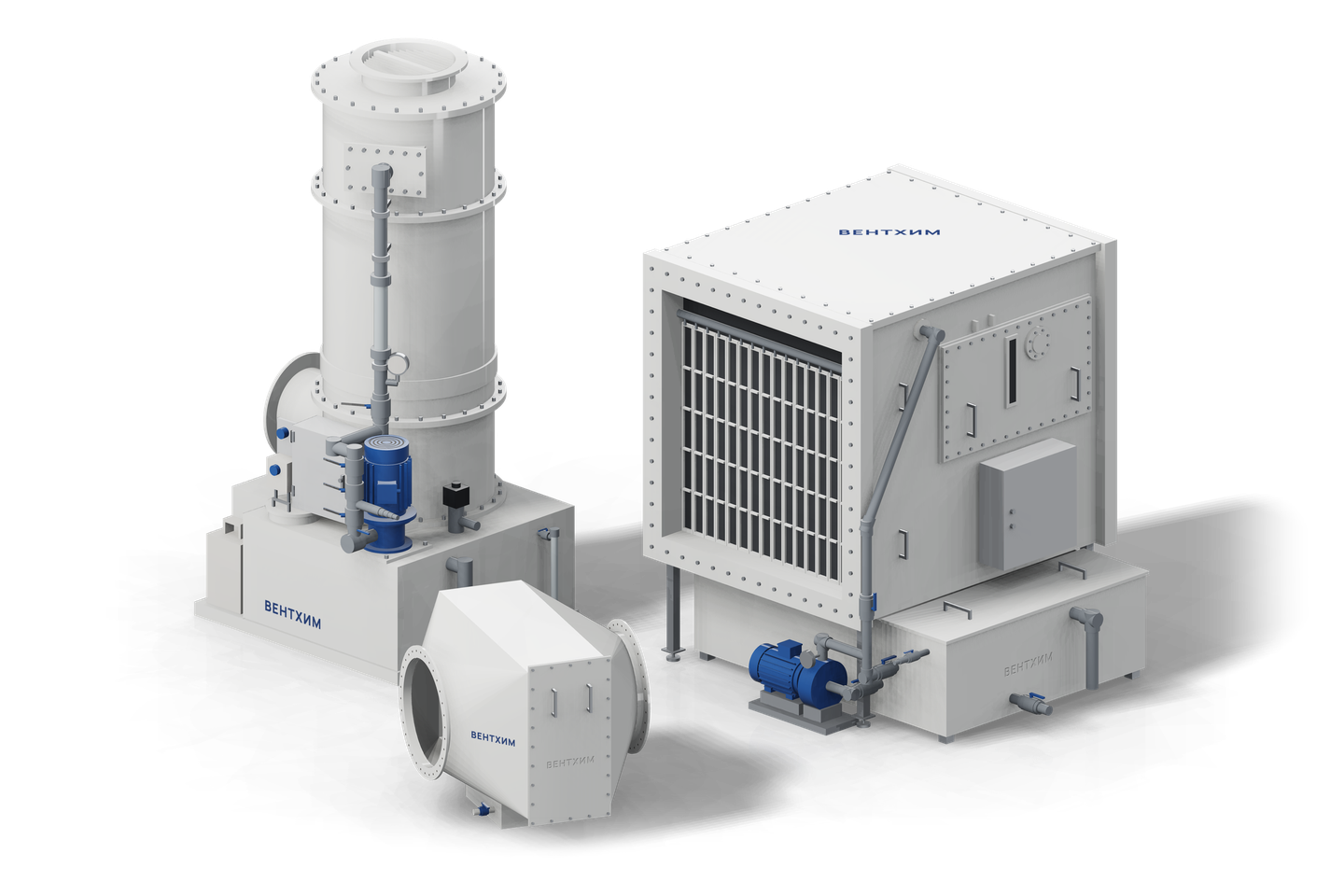

Газоочистное оборудование
Корпуса скрубберов и фильтров – как правило, из полипропилена; из PVDF – при особых условиях по среде и при повышенной температуре.
PVDF в линейке – по условиям

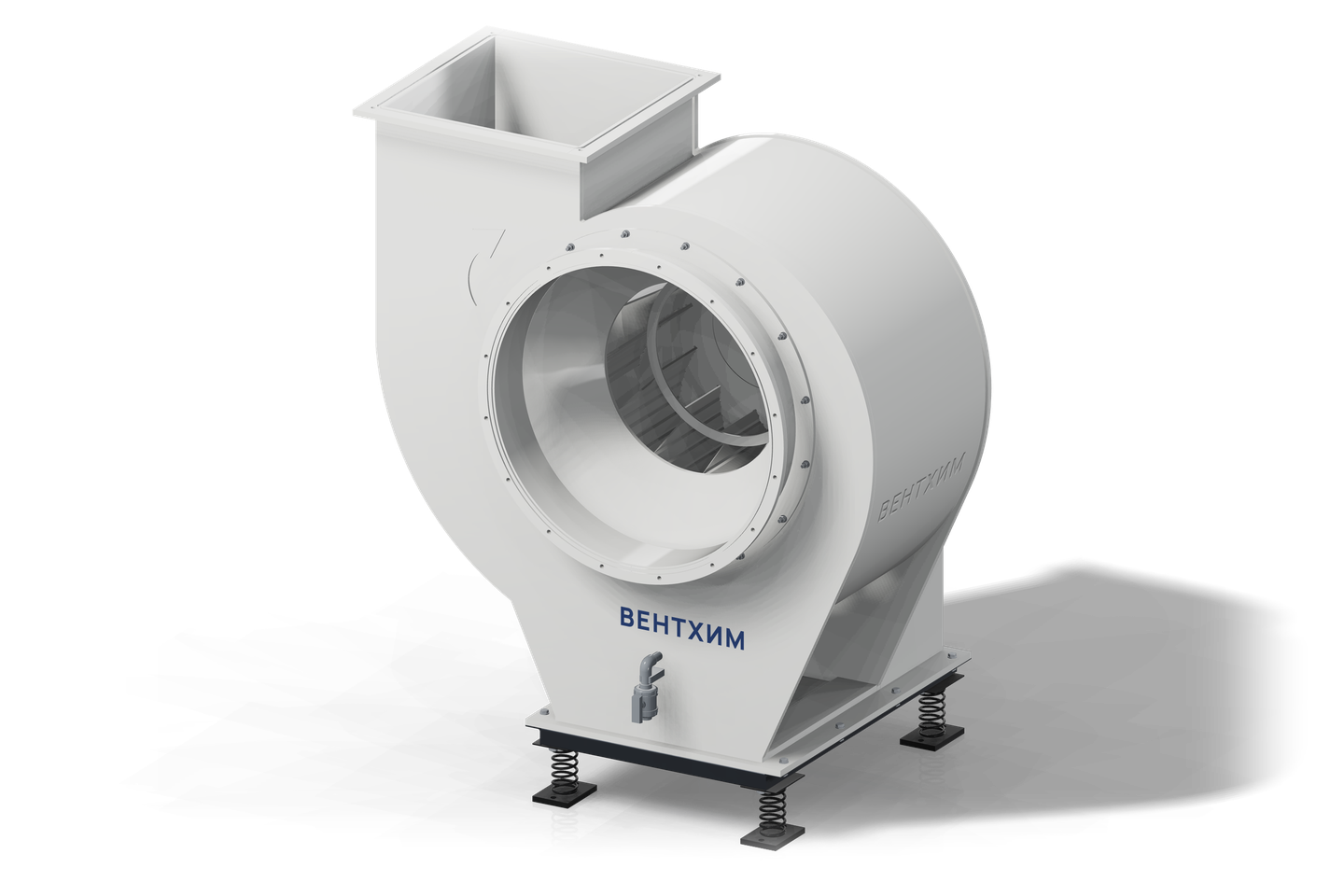

Вентиляторы
Корпус и рабочее колесо из PVDF – для горячих и агрессивных сред. Если прочность колеса из листа PVDF по расчёту не подтверждается – колесо из стеклопластика. Уплотнение вала – EPDM или FKM, подбираем по среде.
«по среде» – стандартный материал, применяем, когда его требуют среда или проект; «по условиям» – по расчёту для конкретного заказа.
/02Выбор материала
Где применяют PVDF – и где лучше другой материал
PVDF дороже полипропилена, поэтому выбираем его по составу среды, а не «с запасом».
PVDF подходит
- Сильные окислители – хромовая кислота, хлор: по данным производителей листа PVDF к ним стоек. Азотную кислоту проверяем по таблице с учётом концентрации и температуры.
- Большинство минеральных кислот, в том числе соляная и плавиковая, и растворы солей.
- Выбросы горячее, чем допускает полипропилен PP‑H (до +100 °C): PVDF работает от −30 до +140 °C, кратковременно до +150 °C, по данным производителя листа.
- Наружная прокладка: по данным производителей листа PVDF материал стоек к УФ и старению; нижняя граница – −30 °C.
Не подходит – что вместо
- Щелочные среды: при pH выше 10, в том числе в растворах едкого натра, возможно растрескивание. Вместо PVDF – полипропилен или ПНД.
- Мороз ниже −30 °C – ПНД, от −50 °C по данным производителей листа.
- Требования пожарной безопасности проекта: UL 94 V‑0 по данным производителя листа не заменяет группу горючести по ГОСТ 30244 – предложим трудногорючий PPs.
- Только неокисляющие кислоты, щёлочи и соли при температуре до +80…+100 °C в зависимости от марки – достаточно полипропилена, PVDF не нужен.
Стойкость PVDF к серной кислоте высокой концентрации, смесям кислот и растворителям проверяем отдельно – по таблице производителя конкретного листа.
/03Свойства
Свойства и характеристики листа PVDF
Типовые значения по данным производителя листа; для проекта сверяем с паспортом конкретного листа.
Рабочая температура термопластов, °C
PP‑B −20…+80 °C
PP‑H 0…+100 °C
PPs 0…+100 °C
ПНД −50…+80 °C
ПВХ до +60 °C
PVDF −30…+140 °C, кратк. +150
По данным производителей листа. Пунктир – кратковременно. Нижняя граница ПВХ не указана: на холоде материал становится хрупким.
| Показатель | Значение | Источник |
|---|---|---|
| Материал | Поливинилиденфторид (PVDF, ПВДФ) – фторполимер; лист выпускают разные производители | |
| Рабочая температура | От −30 до +140 °C, кратковременно до +150 °C. Стойкость при высокой температуре зависит от среды | по данным производителя листа |
| Плотность | 1,78 г/см³ | по данным производителя листа |
| Прочность при растяжении | Более 48 МПа | по данным производителя листа |
| Твёрдость по Шору D | 78 | по данным производителя листа |
| Коэффициент линейного теплового расширения | 1,3 · 10⁻⁴ 1/K – около 1,3 мм на 10 м трассы при изменении температуры на 1 °C | по данным производителя листа |
| Ультрафиолет | Стоек к УФ‑излучению и старению – подходит для наружных трасс | по данным производителей листа PVDF |
| Горючесть | UL 94 V‑0 – классификация горючести пластмасс по методике UL; не заменяет группу горючести по ГОСТ 30244 | по данным производителя листа |
| Холодное сворачивание | Минимальный диаметр обечайки – около 200 толщин листа, как у полипропилена PP‑H | ориентир DVS 2205‑2, табл. 3 |
Лист PVDF поставляют разные производители, и свойства марок различаются. Типовые значения – не гарантия для изделия; для проекта ориентируемся на техпаспорт конкретного листа.
/04Химстойкость
К каким средам стоек PVDF
Оценка по классам сред; для сравнения – полипропилен и ПНД.
| Класс сред | ПП | ПНД | PVDF |
|---|---|---|---|
| Неокисляющие кислоты | стоек | стоек | стоекв том числе соляная и плавиковая |
| Хромовая кислота, хлор | не рекомендуется | не рекомендуется | стоекглавная причина выбрать PVDF |
| Концентрированные азотная и серная кислоты | не рекомендуется | – нет обобщённой оценки – подбор по составу | подбор по условиямазотная – по таблице с учётом концентрации и температуры; серная высокой концентрации – отдельная проверка |
| Щёлочи | стоек | стоек | подбор по условиямограниченно: при pH выше 10 возможно растрескивание |
| Растворы солей | стоек | стоек | стоек |
Оценка по классам сред по данным производителей листа, для погружения в жидкость без нагрузки. С ростом концентрации и температуры стойкость меняется, смеси сред таблица не учитывает. Окончательно материал подбираем по составу, концентрации и температуре среды.
Совет
- Таблицы химстойкости составлены для листа, погружённого в жидкость. Для сухого газа при низких концентрациях оценка по ним – с запасом. Если в потоке есть капли, туман или конденсат, на стенке оседает жидкость – её концентрация может быть выше, чем в исходном растворе; материал проверяем по ней.
- При подборе PVDF важна каждая составляющая выбросов – пришлите полный состав, концентрации и температуру.
/05Обработка
Сварка и обработка PVDF
Из листа PVDF детали вырезаем по программе и сварим без прокладок – так же, как полипропилен.
- Раскрой
- Форматно-раскроечный станок с ЧПУ Nanxing MJK1132F1: лист режется в размер по программе, с минимальным отходом
- Контурная резка
- Фрезерный обрабатывающий центр с ЧПУ KDT‑2710L – контуры деталей и развёртки фасонных элементов
- Сварка листа
- Встык нагретым элементом по программе с параметрами DVS – стыковые машины HAIMING 2 м · 3 м
- Узлы и муфты
- Протяжная сварка горячим воздухом с прутком PVDF или экструзионная сварка – экструдеры Leister · Ritmo
- С другими термопластами
- Не сваривается: участок из PVDF соединяют с трассой из полипропилена фланцем
- Холодное сворачивание
- Обечайку сворачивают из листа без нагрева: минимальный диаметр – около 200 толщин листа (ориентир DVS 2205‑2, табл. 3), из листа 4 мм – от Ø 800 мм, из листа 5 мм – от Ø 1000 мм
- Монтаж зимой
- Монтажные стыки ниже +5 °C сваривают только в укрытии с подогревом зоны шва и после пробных швов; зимой на улице рекомендуем собирать трассу на фланцах
Толщина листа и диаметр – калькулятор
Совет
Для PVDF муфта предпочтительнее фланца: фланец даёт большой отход дорогого листа при раскрое.
/06Лист
Продаём лист PVDF
В наличии на 24.10.2026 – лист толщиной 4, 5, 6, 8 и 10 мм, количество уточняйте. Цену сообщаем по запросу.
Лист PVDF · наличие на 24.10.2026
| Толщина, мм | Размер, мм | Масса листа, кг* | Наличие |
|---|---|---|---|
| 4 | 3000 × 1500 | ≈ 32,0 | В наличии |
| 5 | 3000 × 1500 | ≈ 40,1 | В наличии |
| 6 | 3000 × 1500 | ≈ 48,1 | В наличии |
| 8 | 3000 × 1500 | ≈ 64,1 | В наличии |
| 10 | 3000 × 1500 | ≈ 80,1 | В наличии |
* Масса рассчитана по плотности 1,78 г/см³ (по данным производителя листа). Значения предварительные. «В наличии» – наличие и количество уточняйте.
- Формат
- 3000 × 1500 мм, реже – 2000 × 1000 мм, наличие уточняйте
- Толщины в наличии
- 4, 5, 6, 8 и 10 мм
- Наличие на дату
- 24.10.2026
- Раскрой
- В размер по вашему чертежу или спецификации, на станке с ЧПУ
- Сварочный пруток
- PVDF, поставляем вместе с листом
- Партия, срок, цвет
- Индивидуально, по запросу
- Цена
- По запросу
- Доставка
- Самовывоз с производства. Помогаем найти и нанять перевозчика; небольшие партии отправляем до терминала транспортной компании – условия индивидуально. Отгрузка по России и за рубеж.
Изготовить изделия из этого листа – воздуховоды из PVDF
/07Документы
Документы и файлы
Сертификат на воздуховоды, каталог и опросный лист. Полный список документов – на странице Каталоги и документы.
-
Сертификат соответствия на воздуховоды (прямые участки и фасонные элементы)
действует до 10.12.2027 -
Каталог химстойких воздуховодов и фасонных элементов ВЕНТХИМ
по запросу
/08Вопросы
Вопросы о PVDF
Не нашли ответ – задайте вопрос в форме ниже
Поливинилиденфторид (PVDF, ПВДФ) – фторполимер; лист PVDF выпускают разные производители. В химстойкой вентиляции его применяют для выбросов с сильными окислителями – хромовой кислотой, хлором, к которым полипропилен и ПНД недостаточно стойки, – и для сред горячее, чем допускает полипропилен.
Да. На 24.10.2026 в наличии лист толщиной 4, 5, 6, 8 и 10 мм формата 3000 × 1500 мм, количество уточняйте. Формат 2000 × 1000 мм встречается реже – о его наличии спросите в заявке. Цену сообщаем по запросу – укажите толщину, количество листов и город доставки.
Да. Лист раскраиваем в размер по вашему чертежу или спецификации на форматно-раскроечном станке с ЧПУ. Минимальную партию, срок поставки под заказ и цвет листа согласуем индивидуально – укажите в заявке толщину, размеры деталей и их количество.
Да, сварочный пруток PVDF поставляем вместе с листом. Укажите в заявке, что нужен пруток.
К щелочам PVDF стоек ограниченно: по данным производителей листа PVDF при pH выше 10, в том числе в растворах едкого натра, возможно растрескивание. Для щелочных сред подбираем полипропилен или ПНД.
От −30 до +140 °C по данным производителя листа, кратковременно до +150 °C. Химическая стойкость при высокой температуре зависит от среды, поэтому материал подбираем по составу и температуре выбросов.
По данным производителя листа – UL 94 V‑0 (классификация горючести пластмасс по методике UL; не заменяет группу горючести по ГОСТ 30244). Если проект предъявляет к изделиям требования пожарной безопасности, укажите их в заявке.
Когда полипропилен не проходит по среде или по температуре: в выбросах сильные окислители – хромовая кислота, хлор – или температура выше, чем допускает PP‑H (до +100 °C по данным производителей листа). Если среда позволяет, предлагаем более доступный материал.
/09Заявка
Расчёт изделий из PVDF
Пришлите спецификацию, чертёж или эскиз и состав среды с концентрациями и температурой – проверим, нужен ли PVDF или достаточно полипропилена. Для листа укажите толщину, количество листов и город доставки. Заявку принимаем в работу в течение 3 часов в рабочее время.
Как проходит заказ
- 01 Техническое задание Спецификация или опросный лист
- 02 Расчёт воздуховоды – 12–48 часов; вентиляторы и газоочистка – 1–2 рабочих дня (предварительно)
- 03 Коммерческое предложение Цена и срок изготовления
- 04 Счёт и договор
- 05 Чертежи на согласование Заказчик согласует до запуска
- 06 Запуск в работу
- 07 Отгрузка По России и за рубеж
01 Техническое задание: спецификация, чертёж, эскиз или опросный лист. 02 Расчёт: воздуховоды – как правило, за 12–48 часов, в зависимости от объёма; вентиляторы и газоочистное оборудование: предварительный подбор – 1–2 рабочих дня при полных исходных данных; полный расчёт и КП – в зависимости от объёма проекта и загрузки. 05 Чертежи на согласование: заказчик согласует чертежи изделий до запуска.
Контакты
- городской
- +7 (831) 423‑08‑43
- мобильный
- +7 920 022‑52‑55
- режим работы
- Пн–Пт · 9:00–18:00 (МСК)
что прислать для расчёта
- спецификацию, чертёж или эскиз
- среду и её температуру
- количество изделий
Спасибо! Заявка принята
Подтвердим получение заявки в течение 3 часов в рабочее время.
Поливинилиденфторид в химстойкой вентиляции
Где применяют PVDF
Поливинилиденфторид (PVDF) – фторполимер. В вентиляции агрессивных сред его применяют для выбросов с сильными окислителями – аэрозоля (тумана) хромовой кислоты, хлора: полипропилен и ПНД под действием таких сред охрупчиваются и растрескиваются, а PVDF к ним, по данным производителей листа PVDF, стоек. Второй повод выбрать PVDF – температура: по данным производителя листа он работает до +140 °C.
Ограничения материала
К щелочам PVDF стоек ограниченно: при pH выше 10 возможно растрескивание. Стойкость к серной кислоте высокой концентрации, смесям кислот и растворителям проверяем по таблице производителя конкретного листа. Материал дороже полипропилена, поэтому применяем его по результатам подбора по составу среды.
Лист и изделия
Лист PVDF продаём отдельно – толщины и наличие указаны выше. Из него изготовим по заказу химстойкие воздуховоды и фасонные элементы, корпуса и колёса вентиляторов, корпуса газоочистного оборудования.
