Оборудование для химстойкой вентиляции и газоочистки
Из чего состоит вытяжная система для агрессивных сред

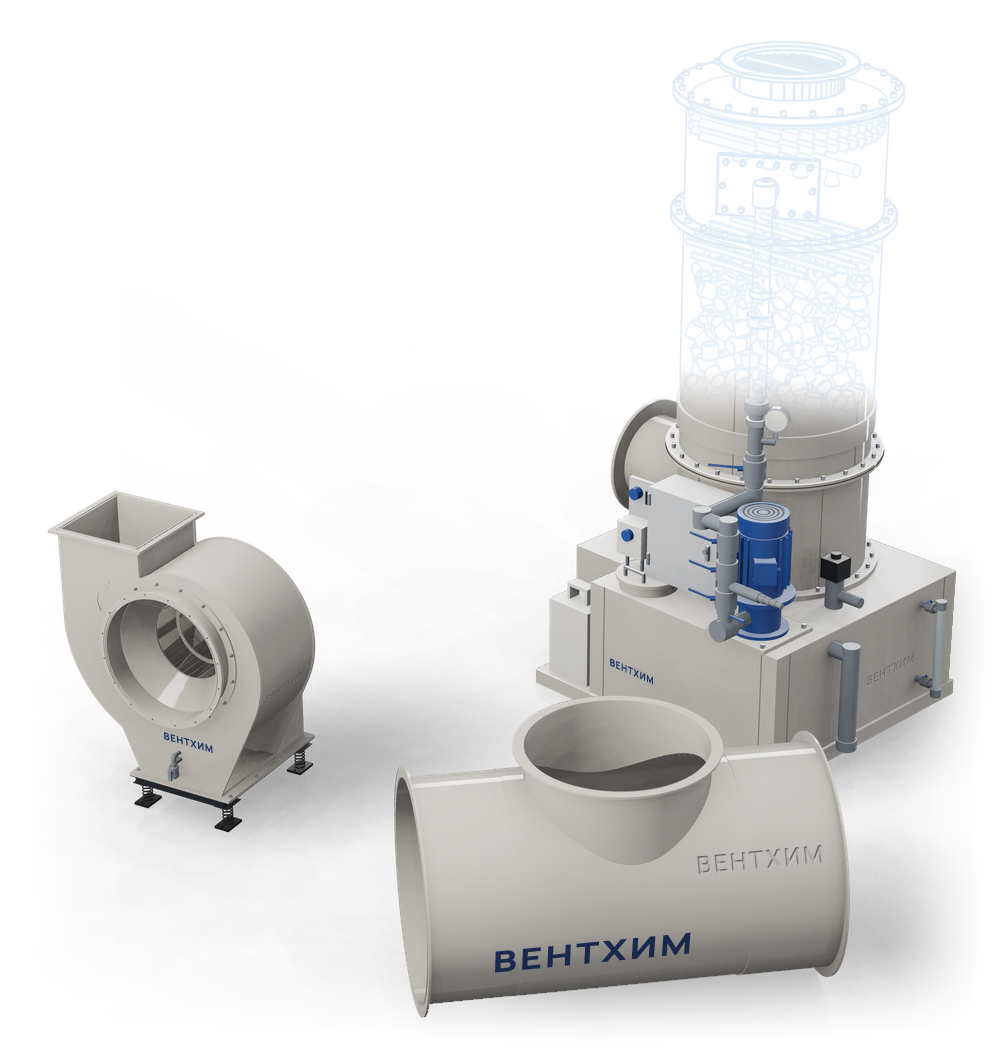

Вытяжная система для агрессивных сред состоит из трёх частей: трасса воздуховодов отводит пары и аэрозоли кислот, щелочей и солей от источника, вентилятор перемещает воздух, газоочистное оборудование очищает его перед выбросом в атмосферу. ВЕНТХИМ изготавливает все три части из листовых термопластов, поэтому трассу, вентилятор и аппарат очистки можно рассчитать по одной заявке, а воздуховоды подключить к патрубкам оборудования фланцами по присоединительным размерам.

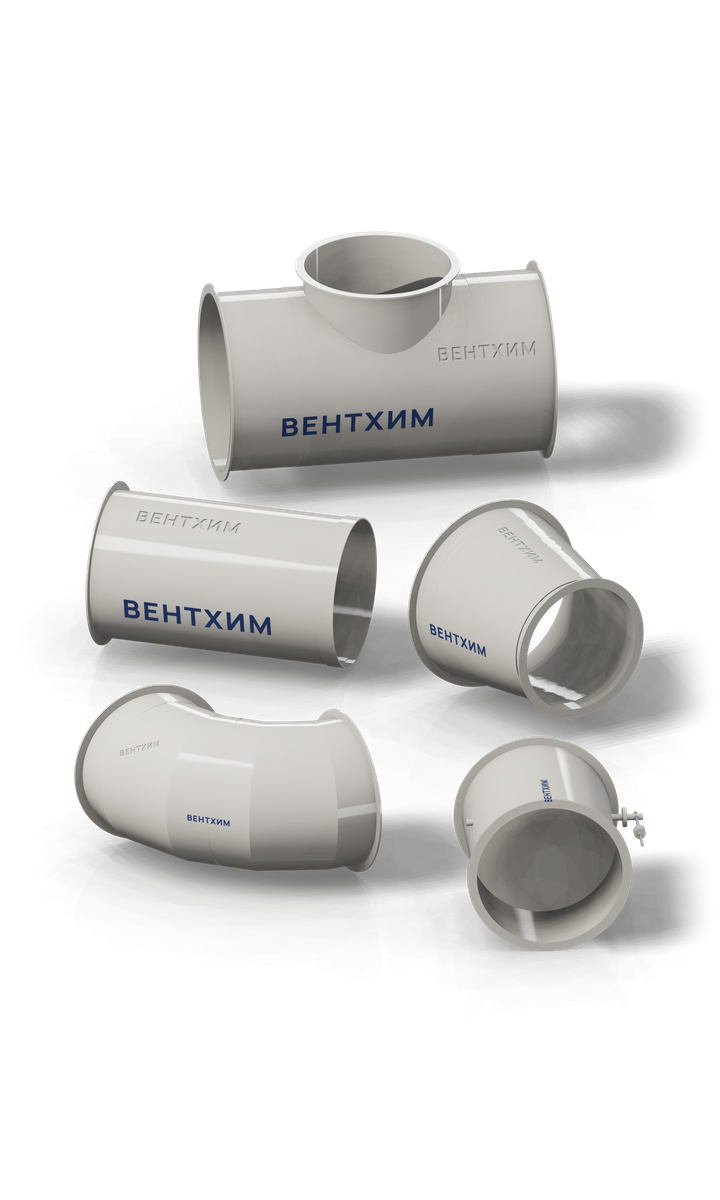

Химстойкие воздуховоды и фасонные элементы – круглые и прямоугольные прямые участки, отводы, переходы, тройники, клапаны, зонты, узлы прохода и нестандартные узлы по чертежу. Звенья соединяют муфтой – кольцом из того же материала и той же толщины, большего диаметра: на производстве его усаживают на конец звена на половину длины и обваривают по кругу, на монтаже в свободную половину вставляют следующее звено и проваривают горячим воздухом прутком из того же материала; прокладок нет, соединение неразъёмное. Фланцы – для разъёмных узлов и стыков с оборудованием и сталью. Химстойкие вентиляторы – серийные радиальные ВР 80‑75 – низкого давления, ВР 280‑46 – среднего давления, ВР 132‑30 – высокого давления; осевые, крышные, канальные – на заказ. Газоочистное оборудование – насадочные и полые скрубберы, каплеуловители, хемосорбционные фильтры, адсорбционные (угольные) фильтры и фильтры ФВГ для тумана и аэрозолей электролитов от гальванических и травильных ванн.
Как выбирают материал по среде и температуре
Материал определяют состав и концентрация среды, её температура и требования пожарной безопасности к объекту. Основной материал – полипропилен (ПП, PP): марка PP‑B – от −20 до +80 °C, PP‑H – от 0 до +100 °C. ПНД (PE) – от −50 до +80 °C, для наружных трасс и минусовых температур; ПВХ (PVC) – до +60 °C; PVDF – от −30 до +140 °C, для сред, к которым полипропилен недостаточно стоек; подбор – по таблицам химстойкости. Все температуры – по данным производителей листа; для PVDF – по данным производителя листа. Трудногорючий полипропилен PPs выбирают, когда к вентиляции предъявляют требования пожарной безопасности. Вентиляторы и газоочистное оборудование, как правило, изготавливаем из PP; другой термопласт – при особых условиях по среде и температуре.
Изготовление по опросному листу, спецификации или чертежу
Воздуховоды и фасонные элементы рассчитываем по спецификации проекта, чертежу или эскизу трассы либо по опросному листу на воздуховоды – как правило, за 12–48 часов, в зависимости от объёма. Вентилятор подбираем по опросному листу на вентилятор: производительность, давление, состав и температура среды. Газоочистное оборудование рассчитываем по опросному листу на газоочистное оборудование: состав выброса и концентрации на входе, требования на выходе, расход и температура газа. Изделия, которых нет в каталоге, изготавливаем по чертежу или эскизу заказчика. Срок изготовления указываем в коммерческом предложении.
Собственное производство и отгрузка
Изделия изготавливаем на собственном производстве в Нижегородской области: лист раскраиваем на станке с ЧПУ, детали свариваем стыковой сваркой нагретым элементом по программе с параметрами DVS, узлы – экструзионной сваркой (кроме ПВХ) и протяжной сваркой горячим воздухом с присадочным прутком. Самовывоз с производства. Помогаем найти и нанять перевозчика; небольшие партии отправляем до терминала транспортной компании – условия индивидуально. Отгрузка по России и за рубеж. Каталоги, опросные листы и документы по линейкам собраны в разделе «Каталоги и документы», технические требования для проекта – на странице «Проектировщикам».
