/00 трудногорючий полипропилен PPs

Воздуховоды из трудногорючего полипропилена PPs

Из листа PPs изготавливаем воздуховоды круглого и прямоугольного сечения и фасонные элементы – по спецификации, чертежу или эскизу. Применение – вытяжные системы с парами и аэрозолями кислот, щелочей и солей в пределах обслуживаемых помещений, где нормы требуют материал группы горючести не ниже Г1, – подробно в разделе «Где по нормам нужен PPs». ПП и PPs свариваются между собой – их можно сочетать в одной трассе.

Запросить расчёт Смотреть сертификаты

Г1

группа горючести
по протоколу испытаний, ГОСТ 30244‑94

Материал: класс B1 по DIN 4102
по данным производителя листа

Документы по пожарной безопасности

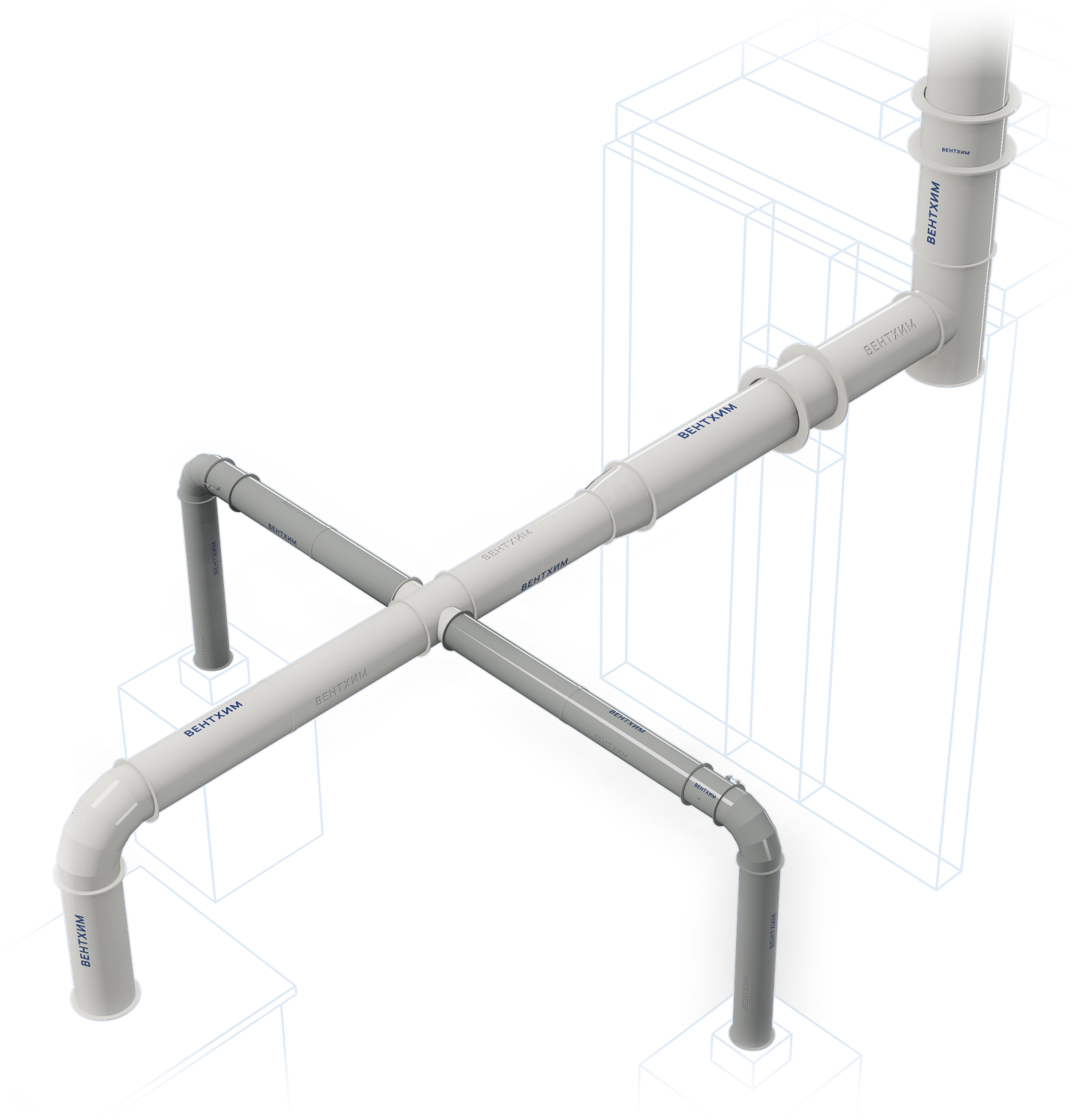

Трасса воздуховодов из PPs в здании: белая магистраль, серые ветки, проходки через стену и перекрытие; рендер и чертёж
лист3000 × 1500 мм
толщина3–⁠10 мм
сваркаDVS · HAIMING
фланец8 и 10 мм
  • Трудногорючий PPs
  • Стандарт и нестандарт
  • Собственное производство
/01Где нужен PPs

Где по нормам нужен PPs

Там, где нормы допускают горючие воздуховоды, группа горючести – не ниже Г1.
Лист PPs эту границу проходит (по протоколу испытаний), обычный ПП – нет: Г4 по данным производителя листа.
Где нужен негорючий воздуховод, не применяют ни тот, ни другой.

Что требуют нормы

  1. 01

    В пределах обслуживаемого помещения. Воздуховоды из горючих материалов допускаются только группы горючести не ниже Г1 и только в пределах обслуживаемых помещений – кроме систем, для которых нужны негорючие воздуховоды. Здесь применим PPs: Г1 – по протоколу испытаний.

    СП 7.13130.2013, п. 6.15; СП 60.13330.2020, п. 7.11.4.

  2. 02

    Местные отсосы взрыво- и пожароопасных смесей, аварийная вентиляция, воздух температурой 80 °C и выше. Воздуховоды – только из негорючих материалов. PPs, как и другие полимерные листы, здесь не применяют.

    СП 7.13130.2013, п. 6.14; СП 60.13330.2020, п. 7.11.3, подп. «а».

  3. 03

    Воздуховоды с нормируемым пределом огнестойкости. Только из негорючих материалов, включая теплозащитные и огнезащитные покрытия в составе конструкции; уплотнения разъёмных соединений – тоже негорючие. PPs здесь не применяют.

    СП 7.13130.2013, п. 6.13; СП 60.13330.2020, п. 7.11.2.

  4. 04

    Транзит через другие помещения, коллекторы, венткамеры, технические этажи, чердаки, подвалы. Транзитные участки и коллекторы, участки в помещениях для вентиляционного оборудования, на технических этажах, чердаках, в подвалах и подпольях – из негорючих материалов. Исключение: транзитные воздуховоды и коллекторы (кроме противодымной вентиляции) в пределах одного пожарного отсека допускаются из материалов группы Г1, если каждый проложен в отдельной шахте, кожухе или гильзе из негорючих материалов с пределом огнестойкости EI 30 (здания I–II степени огнестойкости) или не менее EI 15 (III–IV степени). Применимость к объекту решает проектировщик.

    СП 60.13330.2020, п. 7.11.3, подп. «б», «в»; СП 7.13130.2013, п. 6.18, подп. «а» (ред. изм. № 3).

  5. 05

    Чем подтверждается Г1. Группа горючести определяется по ГОСТ 30244‑94. Для листа PPs – Г1 по протоколу испытаний № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020. В том же протоколе: воспламеняемость – В2 (умеренновоспламеняемые, ГОСТ 30402‑96), дымообразующая способность – Д2 (умеренная, ГОСТ 12.1.044‑89), токсичность продуктов горения – Т2 (умеренноопасные, ГОСТ 12.1.044‑89). Класс B1 по DIN 4102 – немецкая классификация, российскую группу горючести не заменяет. Копию сертификата (срок действия истёк) высылаем по запросу. Новую копию протокола испытаний получаем – вышлем, как только она будет у нас.

Когда достаточно ПП

  • Проект прямо предусматривает воздуховоды из ПП – изготавливаем из ПП. Например, для систем, на которые своды правил пожарной безопасности вентиляции не распространяются; это решает проектировщик. Если проект о материале молчит – это не допуск ПП: уточняем требования.
  • Наружная трасса – ПП с УФ‑стабилизацией или ПНД (PE). PPs – для помещений; рабочая температура от 0 до +100 °C по данным производителя листа.
  • В выбросе сильные окислители – ни ПП, ни PPs вопрос не решают: материал подбираем по составу среды.
  • Смешанная трасса – ПП и PPs свариваются между собой; материал каждого участка задаёт проект.

Не уверены – укажите в опросном листе требования проекта к горючести, подберём материал.

Редакции: СП 7.13130.2013 с изм. № 1–⁠3; СП 60.13330.2020 с изм. № 1–⁠5.

/02Преимущества

Почему заказывают воздуховоды у нас

Раскрой, сварка и отгрузка – под нашим контролем, без посредников.

01

Лист на складе

Часть толщин листа PPs и PVDF – в наличии в небольшом количестве, уточняйте. Остальное – под заказ.

02

Собственное производство

Раскрой на ЧПУ, сварка и сборка – на собственном производстве. Мы не посредники.

03

Двойной контроль ЧПУ

Форматно-раскроечный станок с ЧПУ Nanxing MJK1132F1 задаёт точный размер листа, фрезерный обрабатывающий центр с ЧПУ KDT‑2710L – контур деталей. Минимум отходов.

04

Сварка по параметрам DVS

Стыковые машины HAIMING 2 м и 3 м. Сегменты – экструзионной сваркой (экструдеры Leister / Ritmo) и протяжной сваркой горячим воздухом с присадочным прутком.

05

Любые конфигурации

Круглые и прямоугольные воздуховоды, отводы, переходы, тройники, нестандарт.

06

Два типа соединений

Муфтовое и фланцевое. Фланец 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм.

07

Срок – в коммерческом предложении

Расчёт воздуховодов – как правило, за 12–⁠48 часов, в зависимости от объёма. Срок изготовления рассчитываем под заказ и указываем в КП.

08

Помощь с отгрузкой

Самовывоз, помощь в найме перевозчика, небольшие партии – до терминала ТК. Отгрузка по России и за рубеж.

/03Материал

Полипропилен PPs – материал для воздуховодов

PPs – полипропилен с антипиренами; по данным производителя листа – класс материала B1 по DIN 4102. Группа горючести Г1 – по протоколу испытаний.

PP Обычный полипропилен Г4 сильногорючие по данным производителя листа
PPs Трудногорючий полипропилен Г1 слабогорючие по протоколу испытаний листа № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020

Группа горючести строительных материалов по ГОСТ 30244‑94: от Г1 (слабогорючие) до Г4 (сильногорючие).

01

Трудногорючий PPs

Группа горючести Г1 по ГОСТ 30244‑94 – по протоколу испытаний листа № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020. Отдельно, по данным производителя листа: класс материала B1 по DIN 4102.

02

Химическая стойкость

Устойчив к кислотам, щелочам, солям и большинству агрессивных сред, кроме сильных окислителей – подбор по таблицам химстойкости.

03

Не подвержен коррозии

Не ржавеет и не разрушается во влажных и химически активных средах.

04

Малый вес

Плотность ≈ 0,95 г/⁠см³ – легче металла, проще монтаж и обслуживание.

05

Гладкая поверхность

Низкое аэродинамическое сопротивление внутри канала.

06

Монолитные соединения

Сварной неразъёмный шов – трасса без прокладок и уплотнителей.

07

Температурный диапазон

Эксплуатация от 0 до +100 °C по данным производителя листа.

08

Срок службы

Не корродирует; срок службы зависит от среды, температуры и толщины стенки.

Детальные характеристики доступны в .

Лист – SIMONA (Германия)

/04Склад

Листовой PPs – программа поставки

Материал выпускается толщиной от 3 до 20 мм, формат листа 3000 × 1500 мм. В наличии на 24.10.2026 – 3, 5, 8 мм и немного 10 мм, количество небольшое, уточняйте; остальное – под заказ.

Лист PPs · программа поставки
Толщина, ммРазмер, ммВес, кг*Наличие
3 3000 × 1500 ≈ 12,8 В наличии
4 3000 × 1500 ≈ 17,1 Под заказ
5 3000 × 1500 ≈ 21,4 В наличии
6 3000 × 1500 ≈ 25,7 Под заказ
8 3000 × 1500 ≈ 34,2 В наличии
10 3000 × 1500 ≈ 42,8 Немного

* Вес рассчитан по плотности PPs ≈ 0,95 г/⁠см³. Значения предварительные. «В наличии» – небольшое количество листа, наличие уточняйте. Толщины «под заказ» – срок поставки уточняем на момент заявки. Также на заказ – лист толщиной 12, 15, 20 мм.

Запросить цену на лист

Лист PVDF

Продаём отдельно – толщины и наличие на странице материала PVDF

Чем PPs отличается от ПП

Главное отличие – антипирены, введённые в лист при производстве. PPs применяют, где к воздуховодам предъявляют требования пожарной безопасности.

Ограничение по сильным окислителям – общее с ПП. PPs предназначен для помещений; рабочая температура – от 0 до +100 °C по данным производителя листа.

С ПП сваривается в одной трассе; при требованиях пожарной безопасности материал участков определяет проект.

Когда нужен PPs, а когда достаточно ПП

/05Толщина

Толщина стенки и диаметр: холодное сворачивание листа PPs

Круглую обечайку воздуховода получают холодным сворачиванием листа без нагрева на машине стыковой сварки, вручную или системой автоматического сворачивания. Продольный шов сваривают нагретым элементом по программе с параметрами DVS. Для PPs ориентир принят как для гомополимера PP‑H – около 200 толщин листа: лист 3 мм сворачивают в воздуховод от Ø 600 мм, лист 5 мм – от Ø 1000 мм.

Минимальный диаметр холодного сворачивания обечайки, мм

Толщина листа, мм PPsk = 200 PP‑Bk = 133
2 Ø 400 Ø 270
3 Ø 600 Ø 400
4 Ø 800 Ø 535
5 Ø 1000 Ø 665
6 Ø 1200 Ø 800
8 Ø 1600 Ø 1065
10 Ø 2000 Ø 1330

Ориентир DVS 2205‑2 и справочника производителя листа.

По опыту ВЕНТХИМ, короткие звенья длиной 500 и 1000 мм сворачиваем из листа PP‑B 2 мм вплоть до Ø 110 мм (меньший диаметр – решение технолога); возможна небольшая овальность. Малые диаметры изготавливаем в основном из PP‑B.

Для PPs принято как для PP‑H. PP‑B – для сравнения.

Откуда цифры

Минимальный диаметр считаем по формуле D = k · s, где s – толщина листа, k = 100 / ε (ε – в процентах), ε – допустимое растяжение наружного слоя листа при сворачивании без нагрева.

Значения ε – из директивы DVS 2205‑2 «Расчёт ёмкостей и аппаратов из термопластов», табл. 3 «Допустимые значения растяжения крайних волокон»: ПНД (PE‑HD) – 1,0 %, ПП (PP‑B) – 0,75 %, ПП (PP‑H) и PVDF – 0,5 %, ПВХ (PVC‑U) – 0,2 %. Если растяжение не выше табличного, остаточными напряжениями от гибки листа при комнатной температуре можно пренебречь. Те же значения приводятся в техническом справочнике производителя листа. Для PPs принято как для PP‑H.

Почему этому источнику доверяют: DVS – Немецкий союз сварки и родственных технологий (Deutscher Verband für Schweißen und verwandte Verfahren). Оно разрабатывает правила сварки и расчёта изделий из термопластов. Директивы серии DVS 2205 применяют в Европе при расчёте ёмкостей и аппаратов из листовых пластиков, на них ссылаются производители листа.

Директива написана для ёмкостей; для обечайки воздуховода мы применяем те же допустимые значения как ориентир. Окончательно толщину и способ изготовления определяет технолог.

Толщину стенки выбирают и по другим условиям – нагрузкам на трассу, шагу опор, температуре. Расчёт минимального диаметра показывает только, можно ли свернуть лист в воздуховод нужного диаметра.

Ориентир – по директиве DVS 2205‑2 и данным производителей листа; окончательно – технолог.

/06Соединения

Муфтовое и фланцевое соединение

Два способа стыковки звеньев – выбираем под задачу монтажа и обслуживания.

Два звена круглого воздуховода, соединённые муфтой, с небольшим вырезом; справа – увеличенный разрез узла: муфта – кольцо той же толщины, что стенка, надета на концы двух звеньев, стоящих встык; по одному торцу муфты – заводской шов, по другому – монтажный шов прутком; прокладок нет. В увеличении муфта показана условно укороченной
Муфта: вид и разрез узла

Муфтовое соединение

На конец звена наваривается муфта – кольцо из того же материала и той же толщины, но большего диаметра: она усаживается на половину длины и обваривается по кругу на производстве. Свободная половина муфты остаётся пустой – в неё на монтаже вставляется следующее звено и проваривается протяжной сваркой горячим воздухом: присадочный пруток из того же материала подают вручную через насадку для быстрой сварки. Прокладок и уплотнителей здесь нет – соединение полностью сварное и неразъёмное.

  • Сварной неразъёмный шов – без прокладок и уплотнителей
  • Длину прямого звена можно уменьшить по месту: гладкий конец укорачивают и вставляют в муфту соседнего звена
  • Монтажный стык доваривается на объекте протяжной сваркой горячим воздухом с присадочным прутком
  • Меньше деталей и креплений, чем у фланцевого узла
Стык двух звеньев круглого воздуховода на фланцах с болтами; справа – увеличенный разрез узла по оси болта: звено, фланец, приваренный с двух сторон (шов в фаске и тыльный угловой шов), уплотнительная лента EPDM между фланцами, болт с шайбами и гайкой
Фланцевый стык: вид и разрез узла с уплотнительной лентой

Фланцевое соединение

На торце звена приваривается фланец – плоское кольцо под болтовое соединение. Между фланцами ставится уплотнение.

  • Узел можно разобрать для обслуживания или замены участка
  • Фланец 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм
  • Стандарт для стыковки с оборудованием: вентиляторами, фильтрами, скрубберами
  • Звено с фланцем после укорачивания нужно снова оснастить фланцем: проще поставить соединитель «фланец – муфта» (СФМ). Приварить фланец можно и на объекте, если у монтажников есть опыт сварки горячим воздухом или они готовы его освоить; на этот случай закажите запасной фланец и/⁠или соединитель «фланец – муфта».

Совет

Для монтажа муфтовой трассы нужны ручной сварочный аппарат горячего воздуха (сварочный фен) с насадкой для быстрой сварки и присадочный пруток из того же материала, что и воздуховод. Стык заваривают прутком по кругу: сварной шов из того же материала делает соединение герметичным и химстойким. Герметик и саморезы сварку не заменяют – герметичность и химстойкость такого стыка не гарантированы. Зимой на улице рекомендуем фланцы: сваривать монтажные стыки ниже +5 °C можно только в укрытии с подогревом.

Фланцы между пластиковыми участками трассы поставляем без отверстий – их сверлят по месту; присоединительные фланцы к оборудованию и стальным воздуховодам сверлим на производстве по размерам ответного фланца.

Подробнее об отверстиях

Фланцы наших вентиляторов и скрубберов сверлим на производстве на станке с ЧПУ; ответные фланцы воздуховодов сверлят при монтаже по этим отверстиям. Фланцы между пластиковыми участками трассы поставляем без отверстий, их сверлят по месту: фасонные элементы на объекте часто доворачивают, трасса отклоняется от проекта или обходит препятствия, и заранее просверленные отверстия могут не совпасть. Если заказчик уверен в размерах трассы, по его просьбе просверлим на производстве и фланцы воздуховодов, но по опыту монтажа не рекомендуем. Присоединительные фланцы к оборудованию с металлическими фланцами и к стальным воздуховодам сверлим на производстве по размерам ответного фланца – по паспорту или чертежу оборудования, ГОСТ, DIN; без чертежа или размеров поставим фланец без отверстий для сверления по месту.

Из листа PPs изготавливаем воздуховоды и сварные фасонные элементы: отводы, переходы, тройники, врезки, клапаны, нестандарт. Все фасонные элементы

/07Производство

Собственное производство

Воздуховоды и фасонные элементы из трудногорючего PPs изготавливаем на своём оборудовании в Нижегородской области

Форматно-раскроечный станок с ЧПУ Nanxing MJK1132F1 в цехе

01раскрой

Раскрой листа

Размер реза задаётся на ЧПУ, без ручной разметки.

Nanxing MJK1132F1

Фрезерный обрабатывающий центр с ЧПУ KDT-2710L: на столе – лист с раскроем деталей

02контурная резка

Контурная резка

Контуры деталей и развёртки фасонных элементов – по программе на фрезерном обрабатывающем центре с ЧПУ.

KDT‑2710L

Машина стыковой сварки листа нагретым элементом, длина сварки 2 м
Машина стыковой сварки листа нагретым элементом, длина сварки 3 м: обечайка из листа PPs

03стыковая сварка

Сварка листа

Стыковая сварка нагретым элементом по программе с параметрами DVS. Сворачивание обечаек и горячая гибка под заданный угол.

HAIMING 2 м · 3 м

Сварка узла воздуховода из полипропилена ручным сварочным экструдером

04сварка узлов

Сварка узлов

Экструзионная сварка и протяжная сварка горячим воздухом с присадочным прутком: отводы, врезки, тройники, нестандарт.

Leister · Ritmo

Готовая продукция

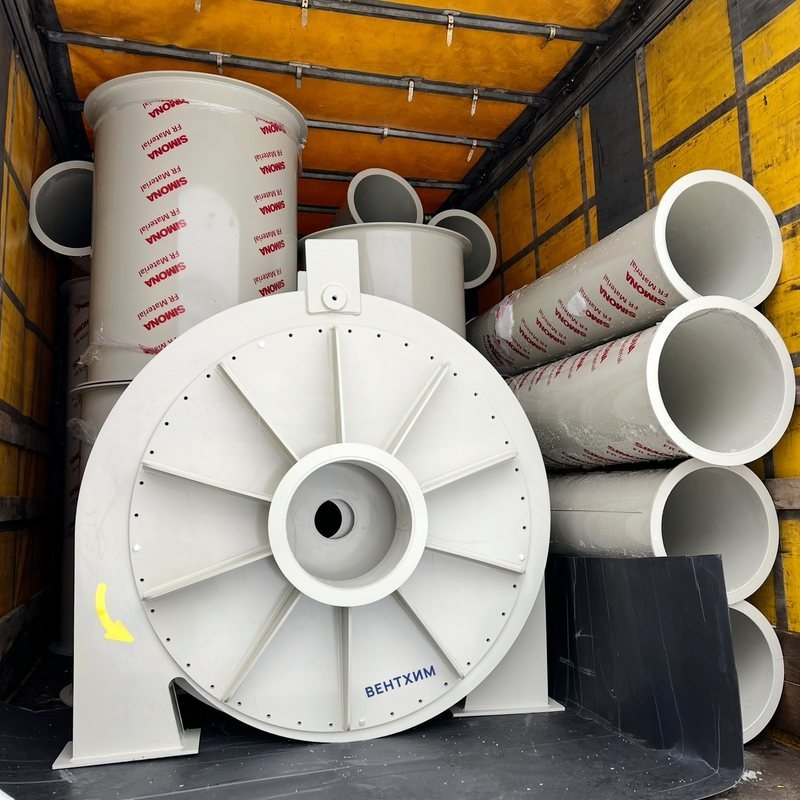

Отгрузка ВЕНТХИМ: круглые воздуховоды большого диаметра из трудногорючего PPs и химстойкий радиальный вентилятор в кузове автомобиля
Отгрузка: воздуховоды из PPs и вентилятор

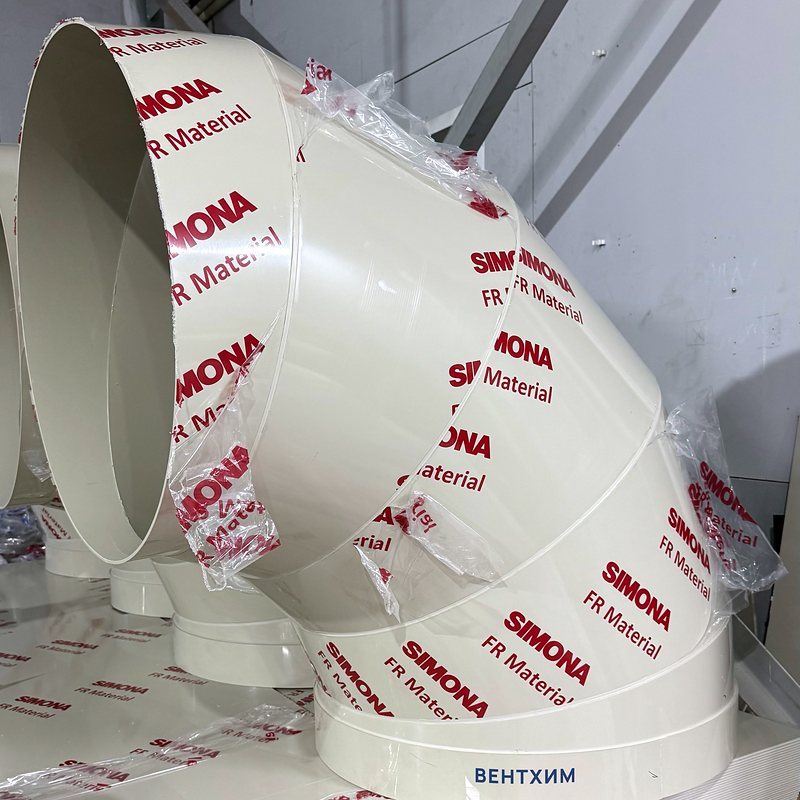

Сегментный отвод 90° из трудногорючего PPs в защитной плёнке листа
Фасонные элементы из PPs
Узлы и врезки
Нестандарт
с 2012
Опыт команды в химстойкой вентиляции
десятки
Крупных проектов для промышленных предприятий
по чертежам
Типовые изделия и нестандарт – по ТЗ и опросным листам
DVS
Сварка по параметрам DVS, режим – на пробных образцах

ВЕНТХИМ – бренд ООО «ЦехПром».

/08Документы

Документы и файлы

Сертификат, каталог, опросный лист, коммерческое предложение и модели для проектирования. Полный список документов – на странице Каталоги и документы.

  • Сертификат соответствия на воздуховоды (прямые участки и фасонные элементы)

    РОСС RU.32001.04ИБФ1.ОСП28.70435

    действует до 10.12.2027

  • Сертификат пожарной безопасности на лист PPs

    № РОСС RU.32079.04СПБ1.ОС04.042

    срок истёк

  • Каталог химстойких воздуховодов и фасонных элементов ВЕНТХИМ

    по запросу

  • Опросный лист: воздуховоды и фасонные элементы

    онлайн и бланк
    Заполнить опросный лист Бланк:DOCXPDF

  • Коммерческое предложение

    Спецификация с обозначениями позиций, номер ТУ, срок изготовления, условия поставки и оплаты. Исходные данные – опросный лист, ТЗ или чертежи.

    после расчёта и уточнения деталей

  • Модели для проектирования

    Семейства Revit (стандарт ADSK, таблицы выбора) – готовим по запросуДинамические (растягиваемые) блоки – готовим по запросу3D-модели воздуховодов и фасонных элементов под проект – по запросупо запросу
Как указать в проекте Все каталоги и документы
/09Вопросы

Частые вопросы про PPs-воздуховоды

Если не нашли ответ – задайте вопрос через форму ниже.

В PPs при производстве листа введены антипирены – добавки, замедляющие горение; поэтому его называют также полипропиленом с антипиреном, встречается написание PP-s. По данным производителя листа, лист PPs испытан на трудновоспламеняемость и относится к классу B1 по DIN 4102. Группа горючести Г1 по ГОСТ 30244‑94 подтверждена протоколом испытаний листа № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020; это отдельная от DIN 4102 классификация.

Классификация DIN 4102 B1 (Германия) и Г1 по ГОСТ 30244‑94 (Россия) – разные системы испытаний, и одно не заменяет другое автоматически. Для проектной документации с формулировкой «Г1» нужен протокол испытаний по российскому ГОСТу: для листа PPs это протокол № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020 (Г1). Копию сертификата (срок действия истёк) высылаем по запросу. Новую копию протокола испытаний получаем – вышлем, как только она будет у нас. Подробнее – в разделе «Материал» и «Документы» на этой странице.

Нет, это не материал группы НГ. Лист PPs по протоколу испытаний № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020 относится к группе горючести Г1 (слабогорючие) по ГОСТ 30244‑94; в торговле такой лист называют трудногорючим. Материалы группы Г1 – горючие. Если нормы требуют негорючий воздуховод – например, для аварийной вентиляции или при температуре воздуха 80 °C и выше, – PPs не подходит; подробно – в разделе «Где по нормам нужен PPs» на этой странице.

PPs и PP-s – два написания одного материала, трудногорючего полипропилена с антипиреном. PPS – другой полимер, полифениленсульфид; для вентиляции мы его не применяем.

Так PPs называют в запросах и прайсах, но это не термины российских норм. Огнестойкость – характеристика строительных конструкций, в том числе воздуховодов (предел огнестойкости), а не материала; для листа PPs её не заявляем. Горючесть материала оценивают группой по ГОСТ 30244‑94: у листа PPs – Г1 (слабогорючие) по протоколу испытаний № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020. Условие группы Г1 по ГОСТ 30244‑94, табл. 1, – в том числе продолжительность самостоятельного горения образца 0 с; горящие капли расплава не допускаются. По данным производителя листа – класс B1 по DIN 4102; B1 не является прямым эквивалентом Г1.

Для большинства вытяжных систем общего назначения ориентировочно используют лист 3–⁠4 мм. Толщину 5–⁠6 мм берут для воздуховодов большого диаметра или с избыточным давлением, 8–⁠10 мм – для агрессивных сред и нестандартных нагрузок. Это ориентиры – толщину подбираем расчётом по диаметру, длине участка, скорости потока и составу среды – укажите эти параметры в заявке.

Муфтовое соединение – на конце звена приварена муфта (кольцо большего диаметра), на монтаже в неё вставляется следующее звено и проваривается протяжной сваркой горячим воздухом с присадочным прутком; соединение неразъёмное, без прокладок. Фланцевое – разборное болтовое соединение с прокладкой, удобно там, где нужно периодически снимать участок для обслуживания или стыковать воздуховод с оборудованием (вентилятором, фильтром, скруббером). Длину звена с муфтой можно уменьшить по месту со стороны гладкого конца; звено с фланцем после укорачивания нужно снова оснастить фланцем.

Срок изготовления индивидуален и указывается в коммерческом предложении: он зависит от объёма, конфигурации и толщины листа. Расчёт воздуховодов готовим, как правило, за 12–⁠48 часов, в зависимости от объёма.

Копии сертификата соответствия на воздуховоды высылаем по запросу до заключения договора. На лист PPs есть сертификат добровольной сертификации пожарной безопасности с результатами испытаний по протоколу № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020: горючесть – Г1 (слабогорючие, ГОСТ 30244‑94), воспламеняемость – В2 (умеренновоспламеняемые, ГОСТ 30402‑96), дымообразующая способность – Д2 (умеренная, ГОСТ 12.1.044‑89), токсичность продуктов горения – Т2 (умеренноопасные, ГОСТ 12.1.044‑89). Срок действия сертификата истёк 28.05.2025. Копию сертификата (срок действия истёк) высылаем по запросу. Новую копию протокола испытаний получаем – вышлем, как только она будет у нас.

Укажите конфигурацию и размеры (диаметр или сечение, длины участков, фасонные элементы), толщину стенки или состав среды, тип соединения – муфта или фланец – и количество. Можно приложить чертёж, спецификацию или эскиз. Расчёт воздуховодов готовим, как правило, за 12–⁠48 часов, в зависимости от объёма.

/10Заявка

Запросить расчёт стоимости

Свяжемся с вами в течение 3 часов в рабочее время; расчёт воздуховодов – как правило, 12–⁠48 часов, в зависимости от объёма.

Контакты

городской
+7 (831) 423‑08‑43
мобильный
+7 920 022‑52‑55
режим работы
Пн–Пт · 9:00–⁠18:00 (МСК)

что прислать для расчёта

  • спецификацию, чертёж или эскиз трассы
  • среду и её температуру
  • где проходит трасса – в помещении или на улице
  • размеры и длины участков
Только файлы PDF, DWG, DXF, STEP, Word, Excel и изображения (JPG, PNG). До 5 файлов, до 10 МБ каждый, до 15 МБ всего.

PDF, DWG, DXF, STEP, Word, Excel, JPG, PNG · до 5 файлов, до 10 МБ каждый, всего до 15 МБ

Сложные условия – большое разрежение, агрессивная среда, улица? Заполните опросный лист.

Воздуховоды из PPs: подробнее о материале

Где применяют воздуховоды из PPs

Воздуховоды из трудногорючего PPs применяют там, где обычная оцинкованная или нержавеющая сталь не выдерживает условий эксплуатации: в системах вытяжной вентиляции гальванических участков, цехов травления, лабораторий, производств с кислотными и щелочными средами, а также в системах газоочистки – скрубберах, каплеуловителях, хемосорбционных фильтрах. Полипропилен не корродирует и не разрушается под действием большинства агрессивных паров и растворов; срок службы зависит от среды, температуры и толщины стенки.

Ключевое отличие PPs от обычного полипропилена (ПП) – пониженная горючесть: группа горючести Г1 по протоколу испытаний (ГОСТ 30244‑94). В состав листа на этапе производства вводятся антипирены, замедляющие горение материала. Это особенно важно для вентиляции внутри производственных зданий, где к воздуховодам предъявляются требования пожарной безопасности наравне со строительными конструкциями.

Группа горючести Г1 и классификация DIN 4102

По данным производителя листа, лист PPs испытан по немецкому стандарту DIN 4102 и относится к классу B1 – трудновоспламеняемые материалы. В российской нормативной базе используется другая система – группы горючести по ГОСТ 30244‑94 (от Г1 – слабогорючие до Г4 – сильногорючие материалы). Группа горючести Г1 для листа PPs подтверждена отдельным протоколом испытаний по ГОСТ (№ 0050‑НСС/⁠ПБ‑2020 от 27.05.2020), а не следует автоматически из немецкого класса B1 по DIN 4102.

На практике это означает: если для вашего проекта нужна документация именно с формулировкой «Г1» (например, для согласования с пожарным надзором), нужен протокол испытаний листа. В протоколе: горючесть – Г1 (слабогорючие, ГОСТ 30244‑94), воспламеняемость – В2 (умеренновоспламеняемые, ГОСТ 30402‑96), дымообразующая способность – Д2 (умеренная, ГОСТ 12.1.044‑89), токсичность продуктов горения – Т2 (умеренноопасные, ГОСТ 12.1.044‑89). Копию сертификата (срок действия истёк) высылаем по запросу. Новую копию протокола испытаний получаем – вышлем, как только она будет у нас.

PPs против металла: что выгоднее для вытяжной вентиляции

У воздуховодов из PPs по сравнению с оцинкованной сталью или нержавейкой три практических преимущества: не ржавеют и не разрушаются в агрессивной среде, значительно легче металла (плотность PPs около 0,95 г/⁠см³), что упрощает монтаж и снижает нагрузку на несущие конструкции, и имеют гладкую внутреннюю поверхность сварного шва, снижающую аэродинамическое сопротивление воздушного потока.

Металл по-прежнему предпочтителен там, где определяющий фактор – максимальная механическая прочность при высоких температурах свыше рабочего диапазона полипропилена (PPs эксплуатируется от 0 до +100 °C по данным производителя листа) или где по нормам разрешены только негорючие материалы группы НГ.
