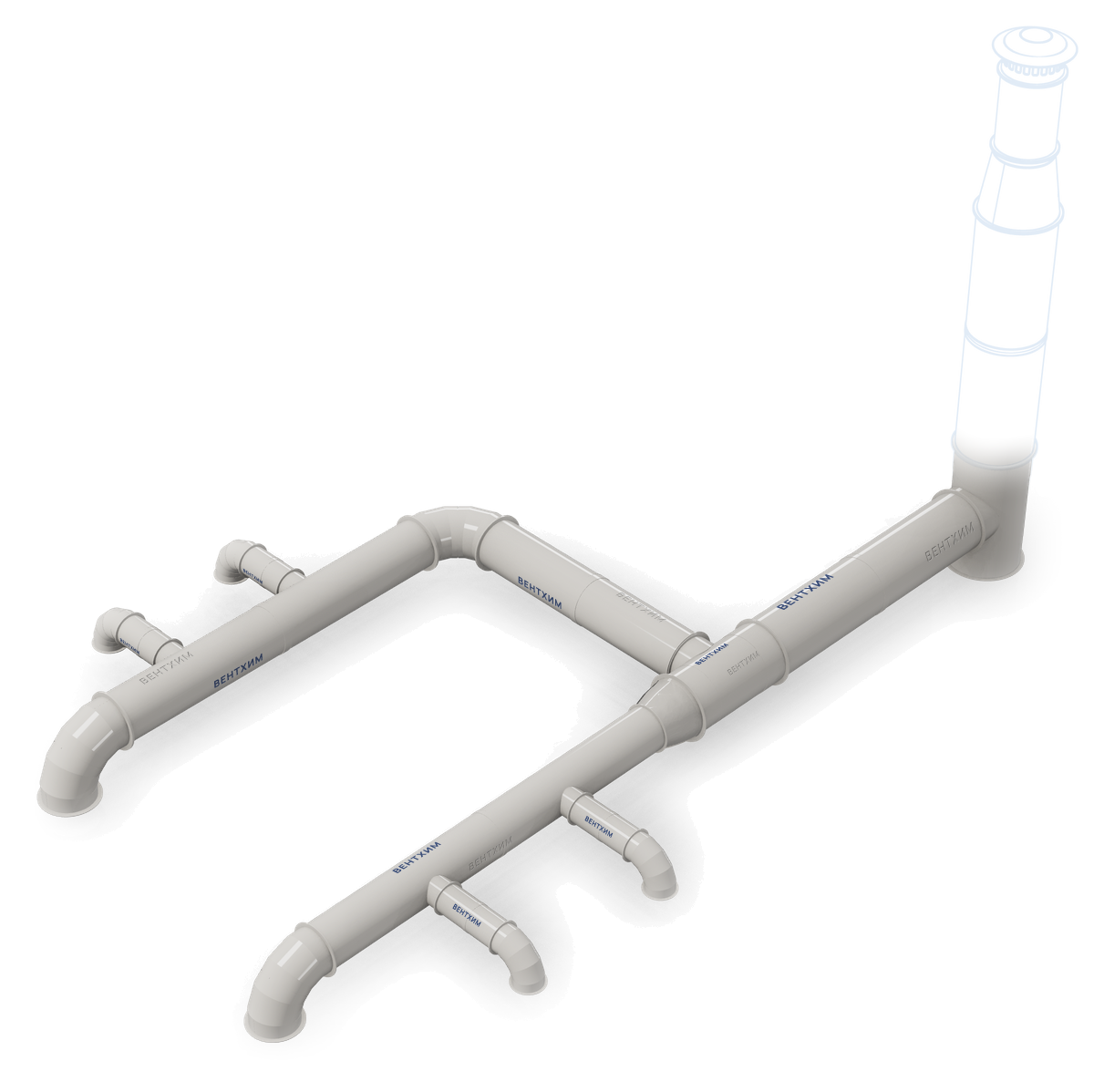

Воздуховоды и фасонные элементы для химстойкой вентиляции
ВЕНТХИМ изготавливает химстойкие (кислотостойкие) воздуховоды и фасонные элементы для вытяжных систем с парами и аэрозолями кислот, щелочей и солей. Основной материал – полипропилен (ПП, PP). При требованиях пожарной безопасности – трудногорючий PPs, для улицы и мороза – ПНД (PE), по проектам на винипласт – ПВХ (PVC), для сильных окислителей – PVDF. Круглые и прямоугольные сечения, типовые изделия и нестандартные узлы – на собственном производстве, по спецификации, чертежу или эскизу.
- Собственное производство
- Раскрой на ЧПУ
- Сварка по параметрам DVS
- Изготовление по чертежам
Из какого материала нужен воздуховод
Материал подбираем по составу и температуре среды, условиям прокладки и требованиям пожарной безопасности
-

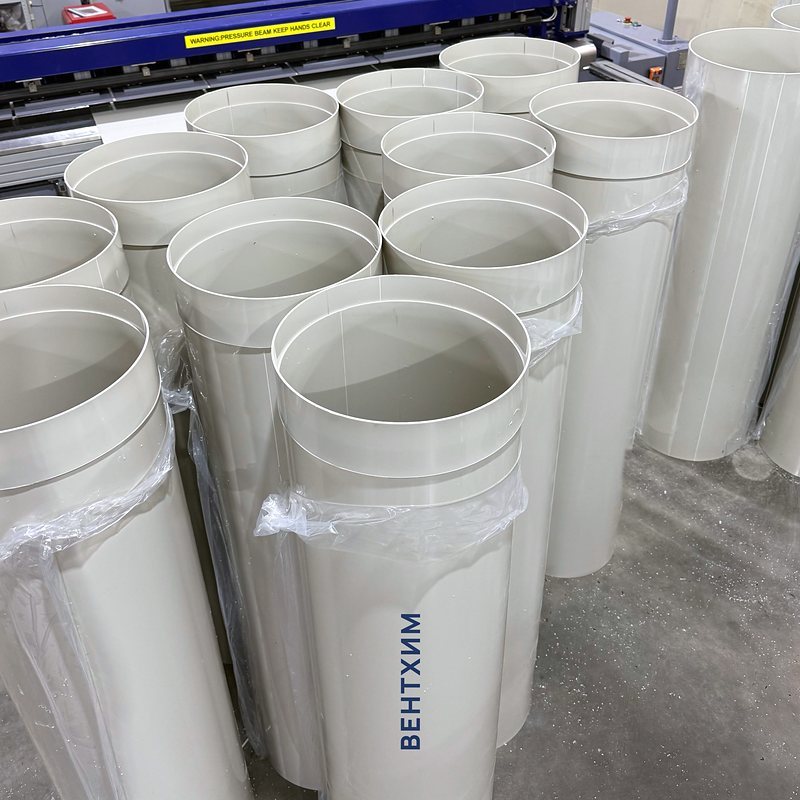

Воздуховоды из ПП
полипропилен
Воздуховоды из полипропилена – основной вариант для вытяжных систем с парами и аэрозолями кислот, щелочей и солей. Рабочая температура по данным производителей листа: блок-сополимер PP‑B – от −20 до +80 °C, гомополимер PP‑H – от 0 до +100 °C. Для сильных окислителей материал подбирают по таблицам химстойкости.
-
Воздуховоды из PPs
трудногорючий полипропилен
Полипропилен, в который при производстве листа введены антипирены. Выбирают, когда проект предъявляет к воздуховодам требования пожарной безопасности. Рабочая температура – от 0 до +100 °C по данным производителя листа.
-
Воздуховоды из ПНД
полиэтилен (ПНД)
Рабочая температура – от −50 до +80 °C по данным производителей листа, поэтому PE выбирают для наружных трасс и неотапливаемых помещений. Для улицы применяют чёрный лист, стабилизированный сажей, – высокая стойкость к УФ.
-
Воздуховоды из ПВХ
ПВХ (в старых проектах – винипласт)
Жёсткий непластифицированный ПВХ (PVC‑U) – тот же класс материала, что винипласт в старых проектах. Основной вариант – прямоугольные: ПВХ жёсткий, без нагрева допускает растяжение не более 0,2 % (DVS 2205‑2), поэтому из листа 4 мм круглый воздуховод сворачивается только от Ø 2000 мм. Замену материала проекта согласуют с проектировщиком.
-
Воздуховоды из PVDF
поливинилиденфторид
Для сред, к которым полипропилен и полиэтилен недостаточно стойки, в том числе для сильных окислителей. Материал подбирают по таблицам химстойкости к конкретной среде.
Для наружных трасс – PE или полипропилен с УФ‑стабилизацией; подробнее – воздуховоды из ПП на улице.
Концентрированные азотная и серная кислоты, хромовая кислота вызывают охрупчивание и растрескивание PP и PE. Для таких сред материал подбираем по таблицам химстойкости с учётом концентрации и температуры.
По запросу – электропроводящий полипропилен с антипиреном для систем, где нужно отводить статический заряд (при заземлении трассы). По классификации UL 94 (по данным производителя листа, при толщине от 4 мм) менее горючий, чем обычный PP.
ПП, PPs, ПНД, ПВХ и PVDF: чем отличаются
| Показатель | PP | PPs | PE | ПВХ | PVDF |
|---|---|---|---|---|---|
| Рабочая температура | PP‑B: −20…+80 °C; PP‑H: 0…+100 °C | от 0 до +100 °C по данным производителя листа | −50…+80 °C | до +60 °C | −30…+140 °C по данным производителя листа |
| Применение | основной материал: большинство кислот, щелочей, растворы солей | системы с требованиями пожарной безопасности | наружные трассы, неотапливаемые помещения, минусовые температуры | замена винипласта в старых проектах | сильные окислители и среды, к которым PP и PE недостаточно стойки |
| Ограничения | сильные окислители – подбор по таблицам химстойкости; PP‑H при минусовой температуре хрупкий | сильные окислители – подбор по таблицам химстойкости; для помещений | верхняя граница ниже, чем у PP‑H; сильные окислители – подбор по таблицам химстойкости | жёсткий материал: круглые – только больших диаметров (лист 4 мм – только Ø 2000 мм) | к щелочам ограниченно стоек – подбор по среде |
| На улице | с УФ‑стабилизацией: голубой или синий; серый RAL 7032 – по спецзаказу | – | да – чёрный лист | не рекомендуется – для помещений | стоек к УФ по данным производителя листа |
| Сечения | круглые и прямоугольные | круглые и прямоугольные | круглые и прямоугольные | прямоугольные: лист 4 мм – только Ø 2000 мм | круглые и прямоугольные |
Таблица – ориентир для выбора; окончательно материал подбираем по составу, концентрации и температуре среды. Значения – по данным производителей листа; для проекта запросите техпаспорт конкретного материала.
Номенклатура: сечения и фасонные элементы
Прямые участки, фасонные элементы и нестандартные узлы – из одного материала

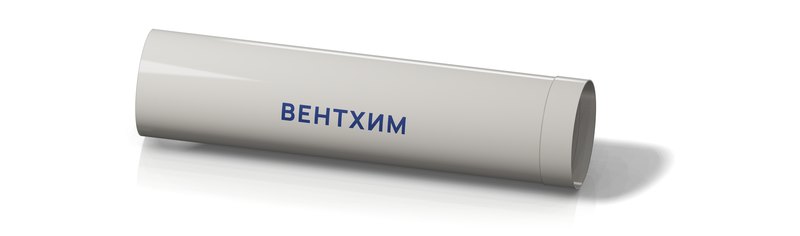

Круглые воздуховоды
Основной вариант для большинства трасс. При той же площади сечения у круга меньше периметр, чем у прямоугольника: меньше листа на метр трассы и ниже аэродинамическое сопротивление.
- Ø 100–2000 мм
- из ПВХ – прямоугольные: лист 4 мм – только Ø 2000 мм

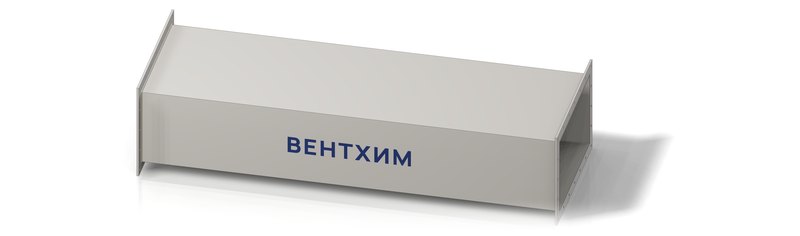

Прямоугольные воздуховоды
Выбирают, когда высота под трассу ограничена или воздуховод подключают к прямоугольному патрубку оборудования. Для ПВХ – основной вариант.
- от 100×100 до 2000×2000 мм
- Стандартный прямой участок – 1500 мм, по ширине листа
- Доборные – 500 и 1000 мм; другие длины – кратно 50 мм
- По ТЗ – участки любой длины
- Крупные детали – сварные из нескольких листов
Толщина стенки и диаметр
Круглую обечайку сворачивают из листа без нагрева. Наружный слой стенки при этом растягивается на ε = s / D · 100 %, где s – толщина листа, D – диаметр: чем толще лист и меньше диаметр, тем растяжение больше. Директива DVS 2205‑2 (п. 4.1.3.1, табл. 3) задаёт для каждого материала допустимое растяжение крайних волокон: если оно не превышено, остаточными напряжениями от гибки листа при комнатной температуре можно пренебречь. Директива написана для ёмкостей и аппаратов; для воздуховодов её значения – ориентир: минимальный диаметр холодного сворачивания D = k · s, где k = 100 / ε. Значения k: ПНД (PE‑HD) – 100, ПП (PP‑B) – 133, ПП (PP‑H) и PVDF – 200, ПВХ (PVC‑U) – 500; для PPs, которого в директиве нет, принято как для PP‑H. Пример для листа 3 мм: PP‑B – от Ø 400 мм, PP‑H – от Ø 600 мм. Если нужен меньший диаметр, способ выбирает технолог: тоньше лист, прямоугольное сечение, для ПП Ø 100–160 мм (иногда до Ø 200 мм) при большом объёме прямых участков – экструдированная труба; для ПВХ основной вариант – прямоугольные воздуховоды.
Калькулятор
Минимальный диаметр холодного сворачиванияОбечайка воздуховода из листа
- холодное сворачивание из листа
- возможно, уточняет технолог
- ниже ориентира – решение технолога
Откуда цифры
Значения ε – из директивы DVS 2205‑2 «Расчёт ёмкостей и аппаратов из термопластов», табл. 3 «Допустимые значения растяжения крайних волокон»: ПНД (PE‑HD) – 1,0 %, ПП (PP‑B) – 0,75 %, ПП (PP‑H) и PVDF – 0,5 %, ПВХ (PVC‑U) – 0,2 %. Те же значения приводятся в техническом справочнике производителя листа.
Почему этому источнику доверяют: DVS – Немецкий союз сварки и родственных технологий (Deutscher Verband für Schweißen und verwandte Verfahren). Оно разрабатывает правила сварки и расчёта изделий из термопластов. Директивы серии DVS 2205 применяют в Европе при расчёте ёмкостей и аппаратов из листовых пластиков, на них ссылаются производители листа.
По опыту ВЕНТХИМ, короткие звенья длиной 500 и 1000 мм сворачиваем из листа PP‑B 2 мм вплоть до Ø 110 мм (меньший диаметр – решение технолога); возможна небольшая овальность. Малые диаметры изготавливаем в основном из PP‑B.
Толщину стенки выбирают и по другим условиям – нагрузкам на трассу, шагу опор, температуре. Расчёт минимального диаметра показывает только, можно ли свернуть лист в воздуховод нужного диаметра.
Ориентир – по директиве DVS 2205‑2 и данным производителей листа; окончательно – технолог.
Фасонные элементы для пластиковых воздуховодов
Фасонные элементы изготавливаем из того же листа, что и прямые участки трассы: надёжный сварной шов получается только между однотипными термопластами. Исключение – гибкие вставки: у них гибкая часть из химстойкой ткани с ПВХ или химстойкой резины. Изготавливаем все позиции ниже – круглого и прямоугольного сечения, стандартные и нестандартные; другие элементы – по чертежу или эскизу заказчика.
Отводы

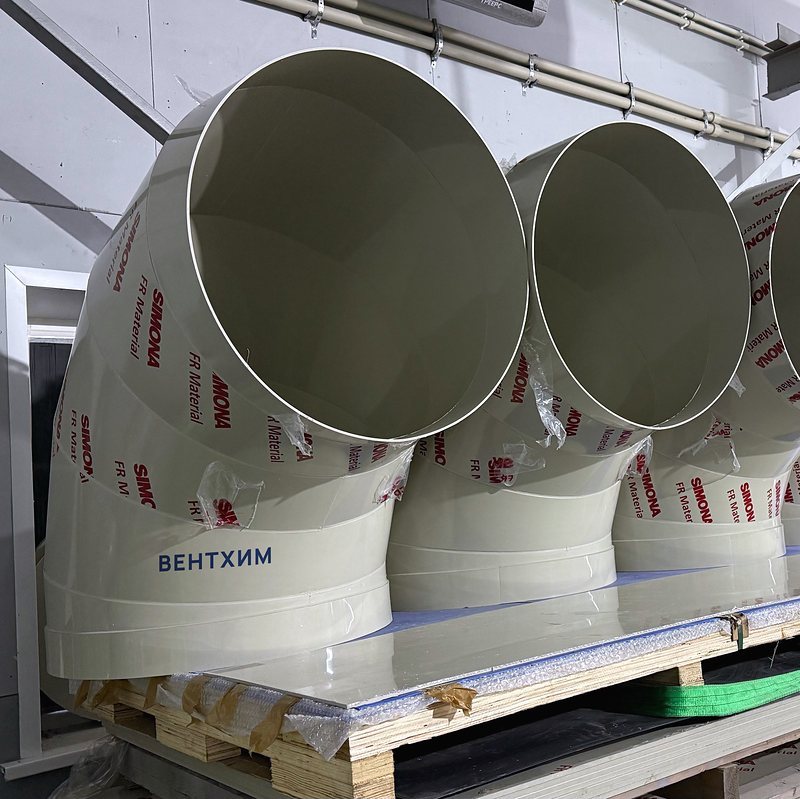

Меняют направление трассы. Круглые и прямоугольные, стандартные углы и нестандартные.
Переходы
Соединяют участки разного размера одного сечения.
Переходы с круга на прямоугольник
Соединяют круглый участок с прямоугольным, в том числе на входе в оборудование.
Тройники
Делят поток на две ветви или сводят две ветви в одну.
Врезки
Подключают ответвление к магистрали, в том числе к уже смонтированной.
Крестовины и коллекторы
Собирают несколько ответвлений в один участок.
Утки
Смещают ось трассы без изменения направления потока.
Раздвижные элементы
Позволяют подогнать длину участка при монтаже.
Заглушки
Закрывают торец воздуховода или неиспользуемый патрубок.
Дроссель-клапаны
Регулируют расход воздуха в ветви.
Шиберы
Перекрывают или ограничивают поток задвижкой.
Обратные клапаны
Пропускают воздух в одном направлении.
Перекидные клапаны
Переключают трассу между основным и резервным вентилятором.
Панели равномерного всасывания
Распределяют всасывание по длине или площади панели.
Бортовые отсосы
Отсасывают воздух от зеркала ванны по её борту.
Вытяжные зонты
Над ваннами, открытыми ёмкостями, лабораторными столами и оборудованием: улавливают выделения над источником и отводят их в трассу.
Решётки
Устанавливают на входе и выходе воздуха.
Лючки ревизионные
Дают доступ внутрь трассы для осмотра и прочистки.
Лючки для замера параметров воздуха (питометражные)
Для замера скорости и давления воздуха пневмометрической трубкой при наладке и паспортизации вентиляции. Скошенную головку болта вставляют в отверстие в стенке воздуховода, поворачивают и затягивают барашком. Болт и шайба – ПП, уплотнение – резина ТМКЩ, барашек – нержавеющая сталь. Во время замера зазор вокруг трубки уплотняет шайба из резины ТМКЩ: ГОСТ 12.3.018‑79 требует уплотнять зазор вокруг прибора. Базовое исполнение – из ПП; для трасс из ПВХ, PVDF – решение индивидуальное, по запросу.
Штуцеры замерные
Для отбора проб и замеров скорости, давления и запылённости газа в мерных сечениях газоходов, в том числе на входе и выходе газоочистных аппаратов. Цельная деталь из полипропилена (ПП) с наружной резьбой 1½″ и резьбовой крышкой; размеры – по ГОСТ 33007‑2014, п. 5.1.3: проход не менее 36 мм, вылет над стенкой 20–50 мм. Лючок для замеров – для наладки вентиляции пневмометрической трубкой малого диаметра; штуцер – под зонды и пылезаборные трубки. Базовое исполнение – из ПП; для трасс из ПНД, ПВХ, PVDF – решение индивидуальное, по запросу.
Фланцы
Приваривают к воздуховоду для подключения к оборудованию и стальным воздуховодам. Толщина – 8 мм при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм.
Соединители «фланец – муфта»
Переходный элемент: с одной стороны фланец, с другой – муфта. Для стыковки сварной трассы с фланцевым оборудованием или стальным воздуховодом.
Сборники конденсата
Собирают конденсат из трассы; с патрубком для слива.
Гибкие вставки
Гибкие вставки к вентиляторам: фланцы – из того же материала, что и воздуховоды заказа; гибкая часть – химстойкая ткань с ПВХ или гофрированная химстойкая резина. Гасят вибрацию между вентилятором и трассой.
Крышные зонты
Устанавливают на крыше, на выбросе вытяжной шахты: защищают трассу от осадков.
Дефлекторы прямоточные
Устанавливают на крыше, на выбросе вместо зонта: осадки, попавшие в патрубок, собирает внутренний отбойник и отводит сливной патрубок.
Узлы прохода
Проводят воздуховод через кровлю или стену.
Нестандарт
Узлы любой конфигурации по чертежу или эскизу заказчика.
Фасонные элементы возможно заказать отдельно, без воздуховодов, – условия согласуем индивидуально. Удобнее заказывать их вместе с трассой: материал, толщина стенки и соединения подбираются под всю систему сразу.
Соединения: муфта или фланец
Сварное неразъёмное или болтовое разборное – по задаче монтажа и обслуживания

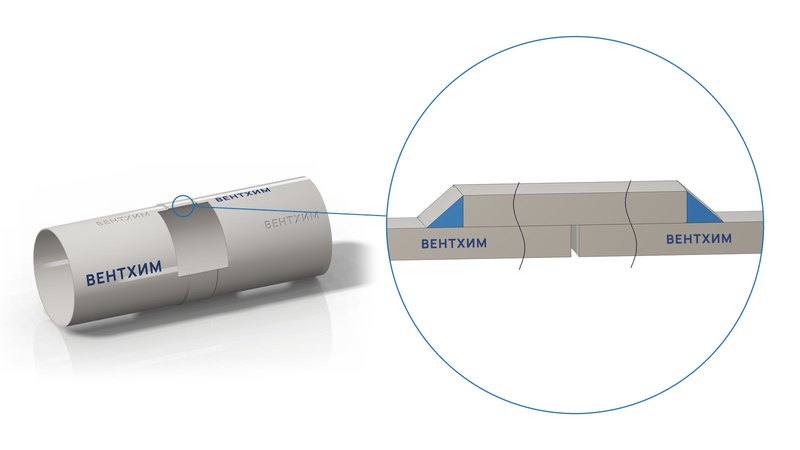

Муфтовое соединение (сварное, неразъёмное)
Муфта – кольцо из того же материала и той же толщины, что звено, но большего диаметра. На производстве муфту усаживают на конец звена на половину её длины и обваривают. На монтаже в свободную половину вставляют следующее звено и проваривают стык протяжной сваркой горячим воздухом: присадочный пруток из того же материала подают вручную через насадку для быстрой сварки. Прокладок нет, соединение неразъёмное. Длину прямого звена можно уменьшить по месту: гладкий конец укорачивают и вставляют в муфту.

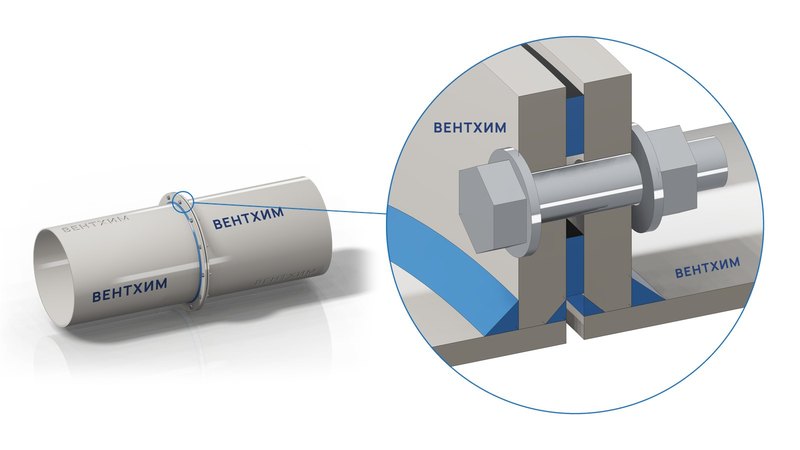

Фланцевое соединение (разборное)
Фланец – плоское кольцо под болтовое соединение, его приваривают к торцу звена; между фланцами ставят уплотнение. Узел можно разобрать; фланцем воздуховод подключают к вентилятору, фильтру, скрубберу. Фланец 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм; правило одно для всех материалов. Полка фланца – 40 мм до D 1000 и 50 мм больше; присоединительные фланцы – по ответному фланцу. Звено с фланцем после укорачивания нужно снова оснастить фланцем: проще поставить соединитель «фланец – муфта» (СФМ). Приварить фланец можно и на объекте, если у монтажников есть опыт сварки горячим воздухом или они готовы его освоить; на этот случай закажите запасной фланец и/или соединитель «фланец – муфта».
Со стальным воздуховодом пластиковый стыкуют через фланец на пластиковом воздуховоде. Если трасса собрана на муфтах, на границе ставят соединитель «фланец – муфта».
Фланцы между пластиковыми участками трассы поставляем без отверстий – их сверлят по месту; присоединительные фланцы к оборудованию и стальным воздуховодам сверлим на производстве по размерам ответного фланца.
Подробнее об отверстиях
Фланцы наших вентиляторов и скрубберов сверлим на производстве на станке с ЧПУ; ответные фланцы воздуховодов сверлят при монтаже по этим отверстиям. Фланцы между пластиковыми участками трассы поставляем без отверстий, их сверлят по месту: фасонные элементы на объекте часто доворачивают, трасса отклоняется от проекта или обходит препятствия, и заранее просверленные отверстия могут не совпасть. Если заказчик уверен в размерах трассы, по его просьбе просверлим на производстве и фланцы воздуховодов, но по опыту монтажа не рекомендуем. Присоединительные фланцы к оборудованию с металлическими фланцами и к стальным воздуховодам сверлим на производстве по размерам ответного фланца – по паспорту или чертежу оборудования, ГОСТ, DIN; без чертежа или размеров поставим фланец без отверстий для сверления по месту.
Совет
Для монтажа муфтовой трассы нужны ручной сварочный аппарат горячего воздуха (сварочный фен) с насадкой для быстрой сварки и присадочный пруток из того же материала, что и воздуховод. Стык заваривают прутком по кругу: сварной шов из того же материала делает соединение герметичным и химстойким. Герметик и саморезы сварку не заменяют – герметичность и химстойкость такого стыка не гарантированы. Зимой на улице рекомендуем фланцы: сваривать монтажные стыки ниже +5 °C можно только в укрытии с подогревом.
Собственное производство
Воздуховоды и фасонные элементы изготавливаем на своём оборудовании в Нижегородской области
01раскрой
Раскрой листа

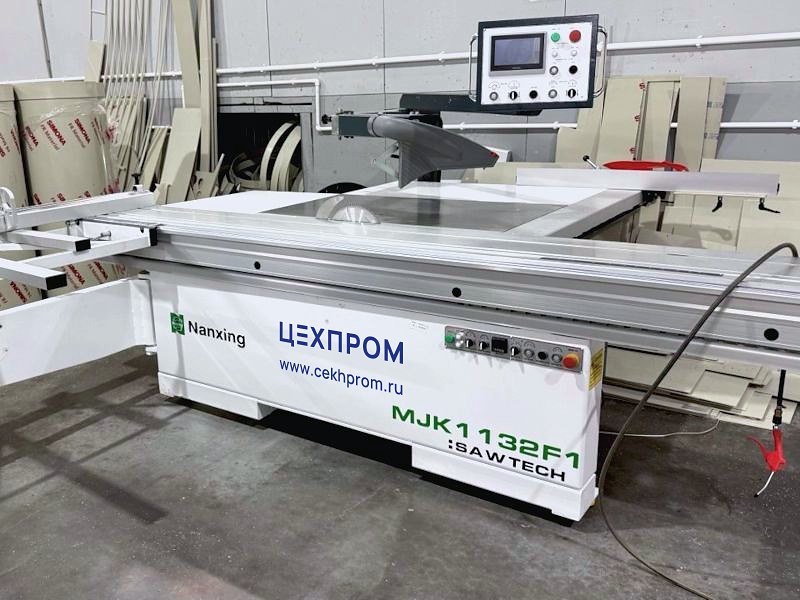

Размер реза задаётся на ЧПУ, без ручной разметки.
Nanxing MJK1132F1
02контурная резка
Контурная резка

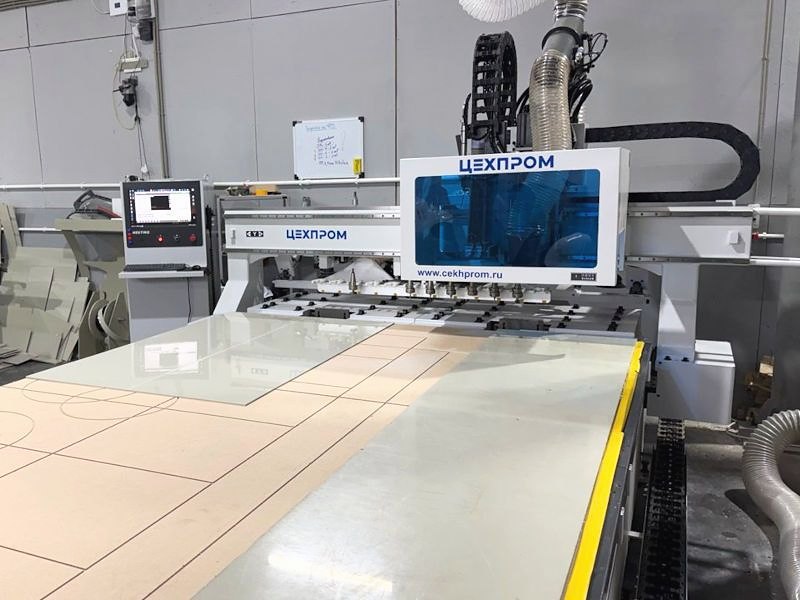

Контуры деталей и развёртки фасонных элементов – по программе на фрезерном обрабатывающем центре с ЧПУ.
KDT‑2710L
03стыковая сварка
Сварка листа

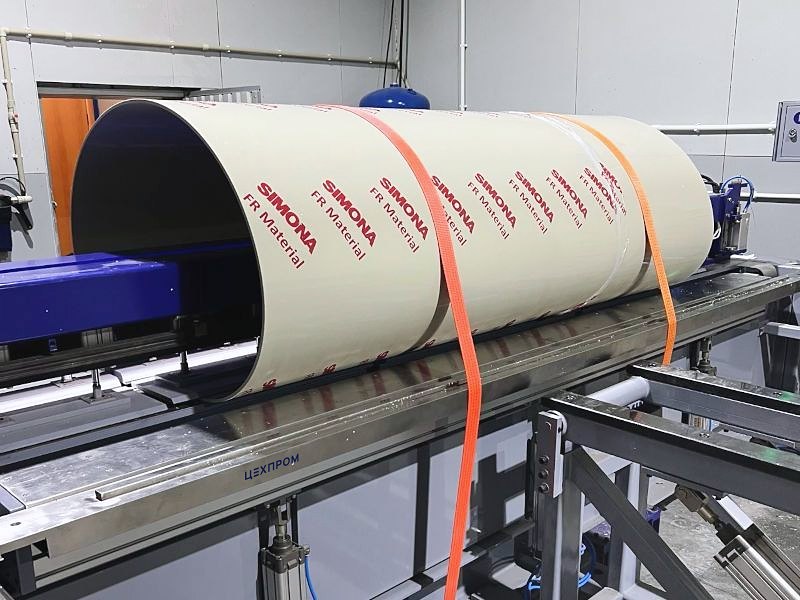

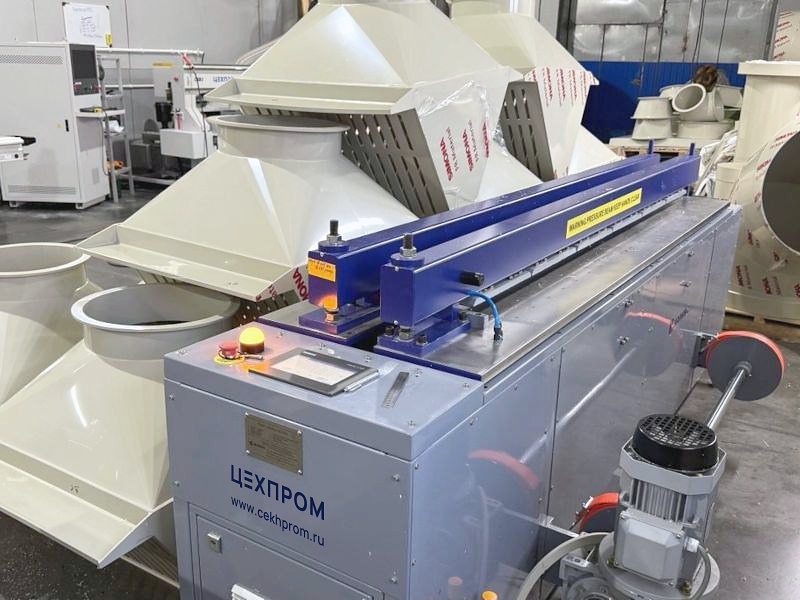

Стыковая сварка нагретым элементом по программе с параметрами DVS. Сворачивание обечаек и горячая гибка под заданный угол.
HAIMING 2 м · 3 м
04сварка узлов
Сварка узлов

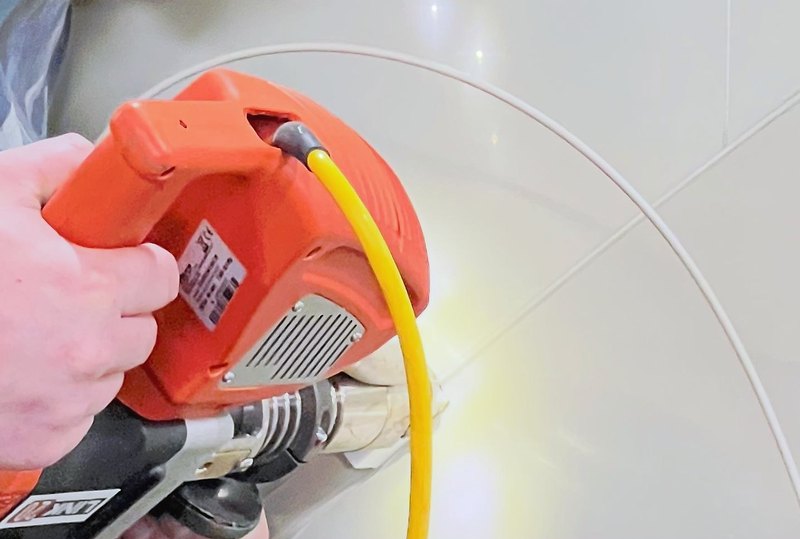

Экструзионная сварка и протяжная сварка горячим воздухом с присадочным прутком: отводы, врезки, тройники, нестандарт.
Leister · Ritmo
Готовая продукция
- с 2012
- Опыт команды в химстойкой вентиляции
- десятки
- Крупных проектов для промышленных предприятий
- по чертежам
- Типовые изделия и нестандарт – по ТЗ и опросным листам
- DVS
- Сварка по параметрам DVS, режим – на пробных образцах
ВЕНТХИМ – бренд ООО «ЦехПром».
Документы и файлы
Сертификат, каталог, опросный лист, коммерческое предложение и модели для проектирования. Полный список документов – на странице Каталоги и документы.
-

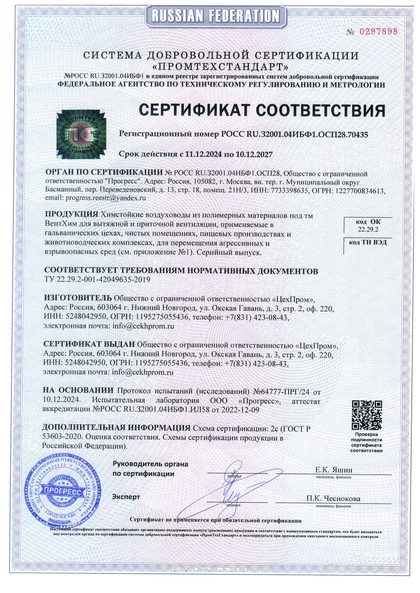

Сертификат соответствия на воздуховоды (прямые участки и фасонные элементы)
действует до 10.12.2027 -

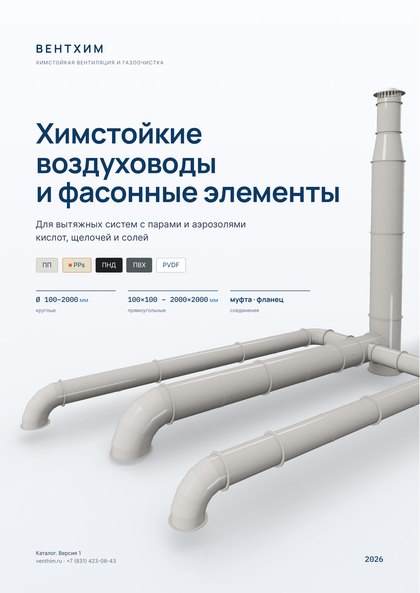

Каталог химстойких воздуховодов и фасонных элементов ВЕНТХИМ
по запросу -
Коммерческое предложение
после расчёта и уточнения деталей -
Модели для проектирования
Семейства Revit (стандарт ADSK, таблицы выбора) – готовим по запросуДинамические (растягиваемые) блоки – готовим по запросу3D-модели воздуховодов и фасонных элементов под проект – по запросупо запросу
Сертификат пожарной безопасности на лист PPs № РОСС RU.32079.04СПБ1.ОС04.042 – срок истёк. Скан и результаты испытаний – на странице воздуховодов из PPs.
Как указать в проекте Все каталоги и документыКак заказать воздуховоды: от ТЗ до отгрузки
Семь шагов – от технического задания до отгрузки
- 01 Техническое задание Спецификация, чертёж или эскиз трассы
- 02 Расчёт Как правило, за 12–48 часов Как правило, за 12–48 часов, в зависимости от объёма
- 03 Коммерческое предложение Цена и срок изготовления
- 04 Счёт и договор
- 05 Чертежи на согласование Заказчик согласует до запуска Заказчик согласует чертежи изделий до запуска
- 06 Запуск в работу
- 07 Отгрузка По России и за рубеж
02 Расчёт: как правило, за 12–48 часов, в зависимости от объёма. 05 Чертежи на согласование: заказчик согласует чертежи изделий до запуска.
Вопросы о выборе и заказе воздуховодов
Не нашли ответ – задайте вопрос в форме ниже
ВЕНТХИМ подбирает материал воздуховода по составу и концентрации среды, её температуре, условиям прокладки и требованиям пожарной безопасности. Основной материал – полипропилен PP. Трудногорючий PPs применяют в системах с требованиями пожарной безопасности, PE – для наружных трасс и минусовых температур, ПВХ – когда в проекте заложен винипласт, PVDF – когда PP и PE недостаточно стойки, например к сильным окислителям. Укажите в заявке среду и температуру – материал подберём.
Нет. Наши химстойкие воздуховоды – жёсткие: стенки изготавливают из листа термопласта, швы и стыки сваривают тем же материалом. Звенья соединяют муфтой – наваренным кольцом того же материала, в которое на монтаже вставляют следующее звено и проваривают прутком, – или фланцем на болтах. Из гибких элементов в номенклатуре – гибкие вставки к вентиляторам: фланцы из материала трассы, гибкая часть – химстойкая ткань с ПВХ или химстойкая резина.
ВЕНТХИМ изготавливает отводы круглые и прямоугольные – стандартные от 15 до 90° и на произвольный угол, переходы, тройники, врезки, клапаны и шиберы, заглушки, крышные и вытяжные зонты, дефлекторы, узлы прохода, панели равномерного всасывания и нестандартные узлы по чертежам заказчика. Фасонные элементы – из того же материала, что и воздуховоды трассы.
ВЕНТХИМ изготавливает круглые воздуховоды диаметром от 100 до 2000 мм и прямоугольные сечением от 100×100 до 2000×2000 мм. Стандартный прямой участок – 1500 мм, доборные – 500 и 1000 мм или другие нестандартные, кратные 50 мм; по ТЗ – любой длины. Из ПВХ основной вариант – прямоугольные: лист 4 мм – только Ø 2000 мм.
Да, ВЕНТХИМ изготавливает фасонные элементы и отдельно – условия согласуем индивидуально. Удобнее заказывать их вместе с воздуховодами: материал, толщина стенки и соединения подбираются под всю трассу сразу.
ВЕНТХИМ присоединяет пластиковый воздуховод к оборудованию и стальной трассе фланцем на пластиковом воздуховоде; для перехода с муфтовой трассы изготавливаем соединитель «фланец – муфта». Фланец изготавливаем под присоединительные размеры – приложите паспорт или чертёж. Фланец 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм.
Да, если трасса собрана на муфтах. ВЕНТХИМ усаживает муфту на конец прямого звена и обваривает, второй конец остаётся гладким. Его можно укоротить по месту и вставить в муфту соседнего звена, затем стык проваривают протяжной сваркой горячим воздухом с присадочным прутком из того же материала. Звено с фланцем после укорачивания нужно снова оснастить фланцем: проще поставить соединитель «фланец – муфта» (СФМ). Приварить фланец можно и на объекте, если у монтажников есть опыт сварки горячим воздухом или они готовы его освоить; на этот случай закажите запасной фланец и/или соединитель «фланец – муфта». Для монтажа нужны ручной сварочный аппарат горячего воздуха и пруток; герметик и саморезы сварной шов не заменяют.
Да: ВЕНТХИМ сверлит на производстве фланцы своих вентиляторов и скрубберов – на станке с ЧПУ – и присоединительные фланцы к оборудованию с металлическими фланцами и к стальным воздуховодам. Для стыковки с металлом пришлите чертёж или размеры ответного фланца (по паспорту или чертежу оборудования, ГОСТ, DIN); без них поставим фланец без отверстий для сверления по месту. Ответные фланцы воздуховодов к нашему оборудованию сверлят при монтаже по его отверстиям, фланцы между пластиковыми участками трассы – по месту: фасонные элементы на объекте часто доворачивают, трасса отклоняется от проекта или обходит препятствия, и заранее просверленные отверстия могут не совпасть. Если заказчик уверен в размерах трассы, по его просьбе просверлим на производстве и фланцы воздуховодов, но по опыту монтажа не рекомендуем. Полка фланца – 40 мм до D 1000 и 50 мм больше; присоединительные фланцы – по ответному фланцу.
Для расчёта ВЕНТХИМ нужна спецификация или чертёж трассы: сечения и длины участков, перечень фасонных элементов, материал или состав и температура среды, тип соединения – муфта или фланец – и количество. Расчёт готовим, как правило, за 12–48 часов, в зависимости от объёма; срок изготовления указываем в коммерческом предложении.
Заказ в ВЕНТХИМ проходит в семь шагов: техническое задание, расчёт, коммерческое предложение, счёт и договор, чертежи на согласование, запуск в работу, отгрузка. Расчёт воздуховодов готовим, как правило, за 12–48 часов, в зависимости от объёма; срок изготовления указываем в коммерческом предложении. В работу изделия идут после согласования чертежей заказчиком.
