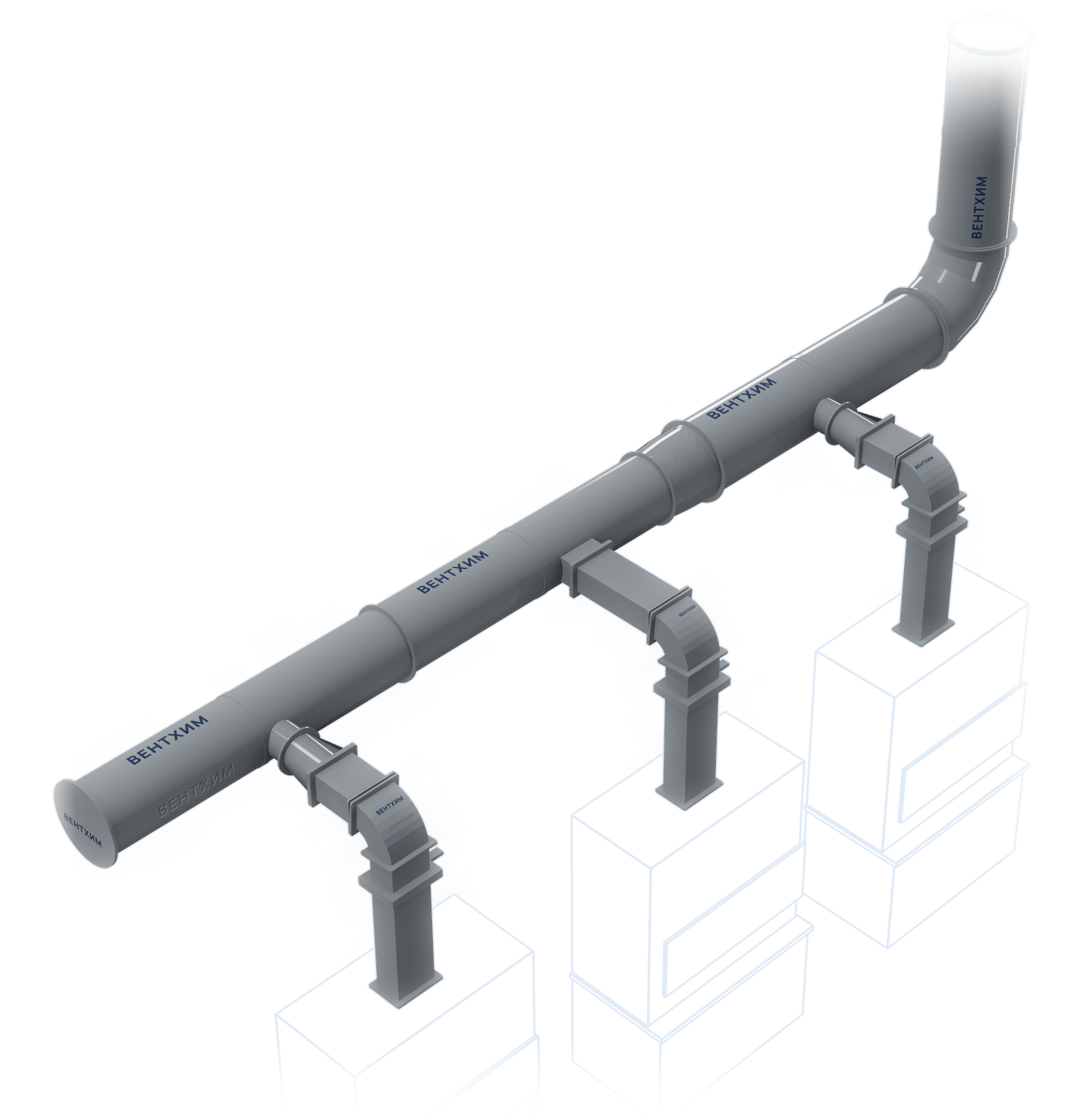

Воздуховоды из ПВХ (винипласта)
ВЕНТХИМ изготавливает воздуховоды из жёсткого непластифицированного ПВХ (PVC, PVC‑U) для вытяжных систем с парами и аэрозолями кислот, щелочей и солей, проложенных внутри помещений. Винипласт – принятое в СССР и России название листового непластифицированного ПВХ; в старых проектах вентиляцию часто закладывали из него. Основной вариант – прямоугольные: ПВХ жёсткий, без нагрева допускает растяжение не более 0,2 % (DVS 2205‑2), поэтому из листа 4 мм круглый воздуховод сворачивается только от Ø 2000 мм. Рабочая температура – до +60 °C по данным производителей листа.
температура – по данным производителей листа
- Собственное производство
- Сварка по параметрам DVS
- Изготовление по чертежам
- Замена винипласта
Когда выбирают ПВХ
Жёсткий химстойкий материал для прямоугольных трасс в помещениях, до +60 °C
Совпадает с проектом на винипласт
Винипласт и PVC‑U – один класс материала: непластифицированный ПВХ с верхней границей рабочей температуры +60 °C. Если в проекте заложен винипласт, ПВХ – ближайшая замена; её согласуют с проектировщиком.
Стоек к большинству кислот и щелочей
Выдерживает пары и капли большинства кислот, щелочей и растворов солей. В отраслевом справочнике по гальванике винипласт описан как стойкий практически во всех растворах электролитов, кроме концентрированной азотной кислоты.
Не корродирует
Стенки, швы и муфты – из одного полимера: узлы свариваем на стыковом станке, если позволяют толщина листа и размеры детали, иначе – горячим воздухом с присадочным прутком ПВХ. Антикоррозионная защита не нужна.
Жёсткие прямоугольные сечения
Модуль упругости ПВХ выше, чем у полипропилена и ПНД, по данным производителей листа: при той же толщине плоская стенка прямоугольного воздуховода прогибается меньше.
Свойства жёсткого ПВХ (PVC‑U)
Что учесть при выборе ПВХ для воздуховодов
- Материал
- Жёсткий непластифицированный ПВХ (PVC‑U); в отечественных документах – винипласт
- Рабочая температура
- До +60 °C по данным производителей листа
- На холоде
- При минусовой температуре ударная вязкость ПВХ снижается и материал становится хрупким: воздуховоды берегут от ударов при перевозке и монтаже
- На улице
- Не рекомендуем: на морозе ПВХ хрупкий, а тёмный лист на солнце нагревается выше рабочей температуры. Для наружных трасс – ПНД (чёрный лист) или полипропилен с УФ‑стабилизацией
- Жёсткость
- Выше, чем у полипропилена и ПНД; холодная гибка листа почти не допускается
- Цвет
- Белый или серый RAL 7015 – по исполнению листа
- Выше +60 °C ПВХ не применяем: для горячих выбросов рассматриваем полипропилен или PVDF.
- Для трасс на морозе и на улице выбираем ПНД – на холоде ПВХ хрупкий.
ХПВХ (PVC‑C) – по запросу
По запросу изготавливаем воздуховоды из хлорированного ПВХ (ХПВХ, PVC‑C) – для горячих хлорсодержащих сред: по данным производителя листа он работает до +95 °C. Как и из ПВХ, воздуховоды из ХПВХ, как правило, прямоугольные. Материал подбираем по составу и температуре среды.
Винипласт в проекте: чем заменить
Для проектировщиков и снабженцев, у которых в спецификации – винипласт
Что такое винипласт
Винипласт – название листового непластифицированного ПВХ, закреплённое в советском стандарте на лист и в отраслевых справочниках. Международное обозначение этого класса материалов – PVC‑U, в российских документах встречается и НПВХ. По классу материала и температурному диапазону винипласт и PVC‑U совпадают, по химстойкости – сходны.
Как согласовать замену
Если в проекте указан винипласт по конкретному стандарту, переход на лист PVC‑U – это замена материала. Её согласуют с проектировщиком или заказчиком. Пришлите раздел проекта или спецификацию со средой и температурой: подтвердим класс материала и стойкость к среде проекта, подготовим данные по листу для согласования.
Мы не заявляем, что применяемый лист выпущен по стандарту на винипласт: замену согласуют как переход на материал того же класса.
Прямоугольные и круглые сечения из ПВХ
Основной вариант – прямоугольные
Прямоугольные – основной вариант
У прямоугольного воздуховода стенки плоские: сворачивать лист по радиусу не нужно, поэтому ограничение ПВХ по сворачиванию на такое сечение не влияет. Из ПВХ изготавливаем прямоугольные прямые участки сечением от 100×100 до 2000×2000 мм и фасонные элементы к ним.
Круглые – только больших диаметров
Круглый воздуховод из листа – это обечайка с продольным швом, сваренным нагретым элементом по программе с параметрами DVS. ПВХ жёсткий, без нагрева допускает растяжение не более 0,2 % (DVS 2205‑2), поэтому из листа 4 мм круглый воздуховод сворачивается только от Ø 2000 мм. Допустимое растяжение у ПВХ в 2,5 раза меньше, чем у полипропилена-гомополимера PP‑H, и в 5 раз меньше, чем у ПНД. Для меньших диаметров пересчитаем участок на прямоугольное сечение.
Калькулятор
Минимальный диаметр холодного сворачиванияОбечайка воздуховода из листа
- холодное сворачивание из листа
- возможно, уточняет технолог
- ниже ориентира – решение технолога
Откуда цифры
Минимальный диаметр считаем по формуле D = k · s, где s – толщина листа, k = 100 / ε (ε – в процентах), ε – допустимое растяжение наружного слоя листа при сворачивании без нагрева.
Значения ε – из директивы DVS 2205‑2 «Расчёт ёмкостей и аппаратов из термопластов», табл. 3 «Допустимые значения растяжения крайних волокон»: ПНД (PE‑HD) – 1,0 %, ПП (PP‑B) – 0,75 %, ПП (PP‑H) и PVDF – 0,5 %, ПВХ (PVC‑U) – 0,2 %. Если растяжение не выше табличного, остаточными напряжениями от гибки листа при комнатной температуре можно пренебречь. Те же значения приводятся в техническом справочнике производителя листа. Для PPs принято как для PP‑H.
Почему этому источнику доверяют: DVS – Немецкий союз сварки и родственных технологий (Deutscher Verband für Schweißen und verwandte Verfahren). Оно разрабатывает правила сварки и расчёта изделий из термопластов. Директивы серии DVS 2205 применяют в Европе при расчёте ёмкостей и аппаратов из листовых пластиков, на них ссылаются производители листа.
Директива написана для ёмкостей; для обечайки воздуховода мы применяем те же допустимые значения как ориентир. Окончательно толщину и способ изготовления определяет технолог.
К каким средам стоек ПВХ
- Стоек
- Большинство кислот и щелочей, растворы солей и электролитов, моющие и дезинфицирующие растворы
- Не стоек
- Кетоны (например, ацетон), ароматические углеводороды, хлорированные растворители, сложные эфиры, анилин, концентрированная азотная кислота
- Что делаем
- Проверяем среду по таблицам химстойкости с учётом концентрации и температуры. Если в выбросах есть растворители, подбираем другой материал; при температуре выше +60 °C рассматриваем полипропилен или PVDF
Совет
- Таблицы химстойкости составлены для листа, погружённого в жидкость. Для сухого газа при низких концентрациях оценка по ним – с запасом. Если в потоке есть капли, туман или конденсат, на стенке оседает жидкость – её концентрация может быть выше, чем в исходном растворе; материал проверяем по ней.
- Пришлите состав выбросов, концентрации и температуру – проверим, подходит ли ПВХ.
Окончательно материал подбираем по составу, концентрации и температуре среды.
Что изготавливаем из ПВХ
Прямоугольные трассы и узлы из одного материала
Из листа ПВХ изготавливаем прямоугольные воздуховоды и фасонные элементы к ним – стандартные и нестандартные, по чертежу или эскизу. Размеры и длины участков – в разделе воздуховодов.
Фасонные элементы из ПВХ
- Отводы
- Переходы
- Переходы с круга на прямоугольник
- Тройники
- Врезки
- Крестовины и коллекторы
- Утки
- Раздвижные элементы
- Заглушки
- Дроссель-клапаны
- Шиберы
- Обратные клапаны
- Перекидные клапаны
- Панели равномерного всасывания
- Бортовые отсосы
- Вытяжные зонты
- Решётки
- Лючки ревизионные
- Лючок для замеров
- Штуцер замерный
- Фланцы
- Соединители «фланец – муфта»
- Сборники конденсата
- Крышные зонты
- Дефлекторы прямоточные
- Узлы прохода
- Нестандарт
- Все фасонные элементы с описанием
Круглые элементы – только больших диаметров: лист 4 мм – только Ø 2000 мм.
Соединения: муфта или фланец
Сварная муфта – неразъёмное соединение
Муфта – кольцо из ПВХ той же толщины, что звено, но большего сечения. На производстве её усаживают на конец звена на половину длины и обваривают; на монтаже в свободную половину вставляют следующее звено и проваривают протяжной сваркой горячим воздухом с присадочным прутком из ПВХ, который подают вручную через насадку для быстрой сварки. Прокладок нет. Длину прямого звена можно уменьшить по месту: гладкий конец укорачивают и вставляют в муфту.
Фланец – разборное соединение
Фланец из ПВХ приваривают к торцу звена, между фланцами ставят уплотнение. Фланцем подключают оборудование и стальные воздуховоды, собирают узлы, которые нужно разбирать. Фланец 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм.
Фланцы между пластиковыми участками трассы поставляем без отверстий – их сверлят по месту; присоединительные фланцы к оборудованию и стальным воздуховодам сверлим на производстве по размерам ответного фланца.
Подробнее об отверстиях
Фланцы наших вентиляторов и скрубберов сверлим на производстве на станке с ЧПУ; ответные фланцы воздуховодов сверлят при монтаже по этим отверстиям. Фланцы между пластиковыми участками трассы поставляем без отверстий, их сверлят по месту: фасонные элементы на объекте часто доворачивают, трасса отклоняется от проекта или обходит препятствия, и заранее просверленные отверстия могут не совпасть. Если заказчик уверен в размерах трассы, по его просьбе просверлим на производстве и фланцы воздуховодов, но по опыту монтажа не рекомендуем. Присоединительные фланцы к оборудованию с металлическими фланцами и к стальным воздуховодам сверлим на производстве по размерам ответного фланца – по паспорту или чертежу оборудования, ГОСТ, DIN; без чертежа или размеров поставим фланец без отверстий для сверления по месту.
С полипропиленом и ПНД ПВХ не сваривается: переход на трассу из другого термопласта выполняем фланцем.
Совет
Для монтажа муфтовой трассы нужны ручной сварочный аппарат горячего воздуха (сварочный фен) и пруток из того же материала. Стык заваривают прутком по кругу – герметик и саморезы сварку не заменяют.
Собственное производство
Воздуховоды и фасонные элементы из жёсткого ПВХ изготавливаем на своём оборудовании в Нижегородской области
01раскрой
Раскрой листа
Размер реза задаётся на ЧПУ, без ручной разметки.
Nanxing MJK1132F1
02контурная резка
Контурная резка
Контуры деталей и развёртки фасонных элементов – по программе на фрезерном обрабатывающем центре с ЧПУ.
KDT‑2710L
03стыковая сварка
Сварка листа
Стыковая сварка нагретым элементом по программе с параметрами DVS. Сворачивание обечаек и горячая гибка под заданный угол.
HAIMING 2 м · 3 м
04сварка узлов
Сварка узлов
Узлы – стыковой сваркой на станке, если позволяют толщина листа и размеры детали; иначе – горячим воздухом с присадочным прутком ПВХ.
Готовая продукция
- с 2012
- Опыт команды в химстойкой вентиляции
- десятки
- Крупных проектов для промышленных предприятий
- по чертежам
- Типовые изделия и нестандарт – по ТЗ и опросным листам
- DVS
- Сварка по параметрам DVS, режим – на пробных образцах
ВЕНТХИМ – бренд ООО «ЦехПром».
Документы и файлы
Сертификат, каталог, опросный лист, коммерческое предложение и модели для проектирования. Полный список документов – на странице Каталоги и документы.
-
Сертификат соответствия на воздуховоды (прямые участки и фасонные элементы)
действует до 10.12.2027 -
Каталог химстойких воздуховодов и фасонных элементов ВЕНТХИМ
по запросу -
Коммерческое предложение
после расчёта и уточнения деталей -
Модели для проектирования
Семейства Revit (стандарт ADSK, таблицы выбора) – готовим по запросуДинамические (растягиваемые) блоки – готовим по запросу3D-модели воздуховодов и фасонных элементов под проект – по запросупо запросу
Вопросы о воздуховодах из ПВХ и винипласта
Не нашли ответ – задайте вопрос в форме ниже
ПВХ выбирают, когда в проекте заложен винипласт, трасса прямоугольная, проходит в помещении и выбросы не горячее +60 °C; полипропилен – для круглых трасс и более горячих выбросов. По данным производителей листа ПВХ работает до +60 °C, полипропилен PP‑B – до +80 °C, PP‑H – до +100 °C, и из листа ПП круглые воздуховоды сворачивают в гораздо меньший диаметр. Ограничения по химстойкости у материалов разные: ПВХ не стоек к кетонам и хлорированным растворителям, полипропилен – к сильным окислителям. Поэтому выбор проверяем по составу выбросов.
Да, как материалом того же класса: винипласт и PVC‑U – непластифицированный ПВХ с верхней границей рабочей температуры +60 °C. Если в проекте винипласт указан по конкретному стандарту, замену согласуют с проектировщиком. Для согласования подтвердим стойкость к среде проекта и подготовим данные по листу.
По классу материала – да: винипласт – русское название листового непластифицированного ПВХ, международное обозначение – PVC‑U. Но в проекте «винипласт» обычно означает лист по конкретному стандарту, а лист PVC‑U выпускают по документам его производителя. Поэтому замена винипласта на PVC‑U – это замена материала, её согласуют с проектировщиком.
Только больших диаметров. Основной вариант – прямоугольные: ПВХ жёсткий, без нагрева допускает растяжение не более 0,2 % (DVS 2205‑2), поэтому из листа 4 мм круглый воздуховод сворачивается только от Ø 2000 мм. Если нужен меньший диаметр, пересчитаем участок на прямоугольное сечение.
К кетонам (например, ацетону), ароматическим углеводородам, хлорированным растворителям, сложным эфирам и концентрированной азотной кислоте. К большинству кислот, щелочей и растворов солей ПВХ стоек. Если в выбросах есть растворители, подбираем другой материал по таблицам химстойкости.
До +60 °C по данным производителей листа. На холоде ПВХ становится хрупким: при минусовой температуре воздуховоды берегут от ударов, а для трасс на морозе выбираем ПНД. Для выбросов горячее +60 °C рассматриваем полипропилен или PVDF; хлорированный ПВХ (ХПВХ) – по запросу, по паспорту листа.
Нет: ПВХ и полипропилен – разные термопласты и между собой не свариваются. Участки из разных материалов соединяем фланцами.
Да, по запросу изготавливаем воздуховоды из хлорированного ПВХ (ХПВХ, PVC‑C), как правило прямоугольные. Его применяют для горячих хлорсодержащих сред: по данным производителя листа ХПВХ работает до +95 °C. Материал подбираем по составу и температуре среды; укажите их в заявке.
Как стандартное решение – нет: воздуховоды из ПВХ рассчитаны на помещения. На морозе ударная вязкость ПВХ снижается, а тёмный лист на солнце нагревается выше рабочей температуры +60 °C, по данным производителей листа. Для наружных трасс выбираем чёрный ПНД или полипропилен с УФ‑стабилизацией, для сред с сильными окислителями – PVDF.
Расчёт стоимости воздуховодов из ПВХ
Пришлите спецификацию, чертёж или эскиз трассы и укажите среду и её температуру. Если в проекте заложен винипласт, приложите лист проекта – проверим замену по классу материала и стойкости к среде. Заявку принимаем в работу в течение 3 часов в рабочее время; расчёт – как правило, 12–48 часов, в зависимости от объёма. Срок изготовления указываем в коммерческом предложении.
Как проходит заказ
- 01 Техническое задание Спецификация, чертёж или эскиз трассы
- 02 Расчёт Как правило, за 12–48 часов
- 03 Коммерческое предложение Цена и срок изготовления
- 04 Счёт и договор
- 05 Чертежи на согласование Заказчик согласует до запуска
- 06 Запуск в работу
- 07 Отгрузка По России и за рубеж
02 Расчёт: как правило, за 12–48 часов, в зависимости от объёма. 05 Чертежи на согласование: заказчик согласует чертежи изделий до запуска.
Контакты
- городской
- +7 (831) 423‑08‑43
- мобильный
- +7 920 022‑52‑55
- режим работы
- Пн–Пт · 9:00–18:00 (МСК)
что прислать для расчёта
- спецификацию, чертёж или эскиз трассы
- среду и её температуру
- где проходит трасса – в помещении или на улице
- размеры и длины участков
Спасибо! Заявка принята
Подтвердим получение заявки в течение 3 часов в рабочее время.
Воздуховоды из ПВХ и винипласта: что важно проектировщику
Винипластовые воздуховоды в старых проектах
Винипласт – листовой непластифицированный ПВХ. В отраслевом справочнике наилучших доступных технологий по обработке поверхностей металлов (ИТС 36‑2017) он назван наиболее распространённым в России футеровочным материалом, а бортовые отсосы от ванн с кислотными растворами там предлагают делать из винипласта толщиной 3–5 мм или полипропилена. Поэтому винипластовые воздуховоды часто встречаются в проектах линий гальваники и травления.
Почему основной вариант – прямоугольный
ПВХ жёстче полипропилена и ПНД: без нагрева он допускает растяжение не более 0,2 % (DVS 2205‑2) – в несколько раз меньше, чем они, поэтому из листа 4 мм круглый воздуховод сворачивается только от Ø 2000 мм. Основной вариант – прямоугольные воздуховоды с плоскими стенками.
ПВХ или полипропилен
Полипропилен работает при более высокой температуре – до +80 °C (PP‑B) или до +100 °C (PP‑H) по данным производителей листа, против +60 °C у ПВХ – и сворачивается в круглые воздуховоды меньшего диаметра. ПВХ выбирают, когда нужно сохранить материал проекта, трасса прямоугольная и проходит в помещении, а выбросы не горячее +60 °C. Ограничения по среде у материалов разные: воздуховоды из полипропилена не стойки к сильным окислителям, ПВХ – к кетонам, ароматическим и хлорированным растворителям и концентрированной азотной кислоте. Поэтому выбор делают по составу выбросов.
Когда ПВХ не подходит
ПВХ не подходит для выбросов горячее +60 °C, для сред с кетонами, ароматическими или хлорированными растворителями и сложными эфирами, а также для наружных трасс и трасс, которые работают на морозе и подвержены ударам. Для горячих сред рассматривают полипропилен или воздуховоды из PVDF, для улицы и мороза – воздуховоды из ПНД или полипропилен с УФ‑стабилизацией. Все пять материалов сопоставлены в разделе химстойкие воздуховоды: сравнение материалов.
