Воздуховоды из ПНД (полиэтилена)
ВЕНТХИМ изготавливает сварные воздуховоды из листа полиэтилена низкого давления (ПНД, PE‑HD) для вентиляции агрессивных сред на наружных трассах и в неотапливаемых помещениях. По данным производителей листа ПНД работает от −50 до +80 °C: к холоду он устойчивее полипропилена, к нагреву – нет. Для трасс под солнцем применяем чёрный лист, стабилизированный сажей. Производство собственное: воздуховоды и фасонные элементы – по спецификации, чертежу или эскизу.
температура – по данным производителей листа
- Собственное производство
- Сварка по параметрам DVS
- Изготовление по чертежам
- Для улицы и мороза
Почему выбирают полиэтилен ПНД
Материал для наружных трасс и неотапливаемых помещений
Работает на морозе
Нижняя граница рабочей температуры ПНД – −50 °C по данным производителей листа. У полипропилена PP‑B она −20 °C, у гомополимера PP‑H – 0 °C.
Чёрный лист – для улицы
Чёрный лист стабилизирован сажей: она поглощает ультрафиолет. Полиэтилен без стабилизатора на солнце за несколько месяцев теряет прочность.
Выдерживает удары
По данным производителей листа ударная вязкость ПНД выше, чем у полипропилена-гомополимера. Это важно при погрузке, монтаже и на участках, где возможны механические воздействия.
Стоек к щелочам и неокисляющим кислотам
К щелочам ПНД стоек отлично, к большинству неокисляющих кислот и растворам солей – хорошо. Слабое место, как у полипропилена, – сильные окислители.
Сварные швы без прокладок
Звенья соединяем сварной муфтой из ПНД. В трассе нет уплотнителей, которые стареют в агрессивной среде.
Лист ПНД: чёрный и белый
Основной – чёрный лист; исполнение выбираем по месту прокладки
| Показатель | PE‑HDчёрный · основной | PE‑HDбелый · под заказ |
|---|---|---|
| Что это | Чёрный ПНД, УФ‑стабилизированный сажей, – основной лист для воздуховодов из ПНД | ПНД в белом исполнении – под заказ |
| Стойкость к УФ | высокая – по паспорту листа | по исполнению листа: УФ‑стабилизатор заказывают отдельно |
| Где применяем | наружные трассы и помещения | помещения; для улицы – только с УФ‑стабилизатором по паспорту листа |
| Рабочая температура* | от −50 до +80 °C | от −50 до +80 °C |
* По данным производителей листа. Для проекта укажите температуру выбросов и минимальную температуру в месте прокладки – подберём лист.

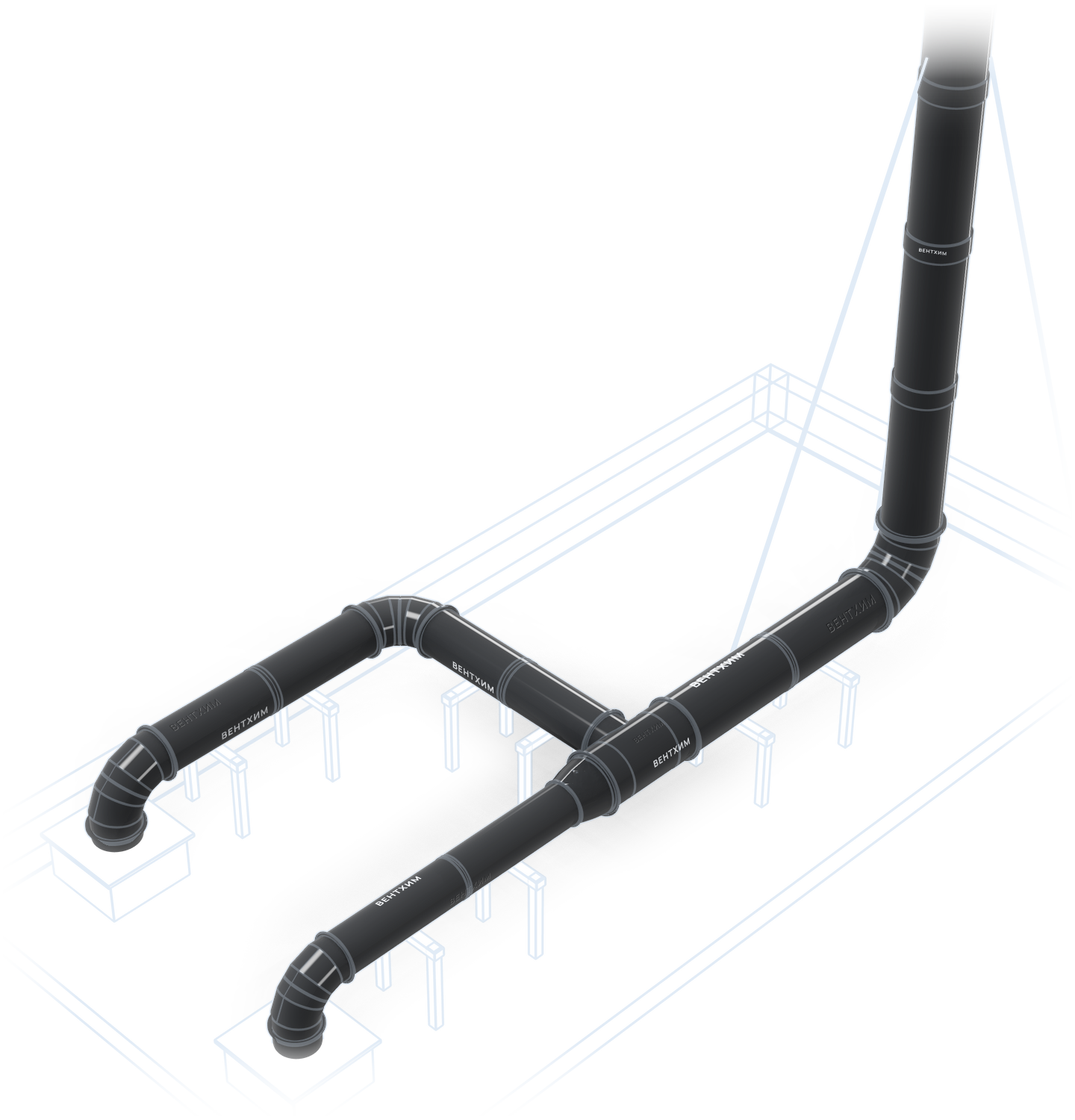

Воздуховоды из полиэтилена на улице и в холоде
Нижняя граница – −50 °C по данным производителей листа
На улице
На открытой трассе стенку воздуховода разрушает ультрафиолет. Для наружной прокладки применяем чёрный лист ПНД, стабилизированный сажей: она защищает стенку от ультрафиолета.
- чёрный лист – для улицы и для помещений
- полиэтилен без УФ‑стабилизатора – только в помещении
- наружные участки между корпусами, выбросы через кровлю
В неотапливаемом помещении и на морозе
При минусовой температуре гомополимер PP‑H становится хрупким, блок-сополимер PP‑B работает до −20 °C. ПНД сохраняет рабочие свойства до −50 °C, поэтому его ставят в неотапливаемых корпусах и на трассах, которые зимой остывают до температуры наружного воздуха.
- ПНД – от −50 °C
- PP‑B – от −20 °C
- PP‑H – от 0 °C
Выбросы горячее +80 °C ПНД не выдерживает – для них рассматриваем полипропилен PP‑H. К отдельным кислотам ПНД и ПП стойки по-разному, поэтому материал наружной трассы определяем по составу выбросов.
Для улицы при температуре не ниже −20 °C подходит и полипропилен с УФ‑стабилизацией.
К каким средам стоек ПНД
- Стоек
- Щёлочи, большинство неокисляющих кислот, в том числе соляная и плавиковая, растворы солей
- Слабое место
- Сильные окислители – концентрированные азотная и серная кислоты, хромовая кислота: они вызывают охрупчивание и трещины. С ростом температуры стойкость снижается; верхняя граница рабочей температуры ПНД – +80 °C
- Что делаем
- Проверяем среду по таблицам химстойкости с учётом концентрации и температуры. Для окислителей предлагаем PVDF, для выбросов горячее +80 °C – полипропилен PP‑H
Совет
- Таблицы химстойкости составлены для листа, погружённого в жидкость. Для сухого газа при низких концентрациях оценка по ним – с запасом. Если в потоке есть капли, туман или конденсат, на стенке оседает жидкость – её концентрация может быть выше, чем в исходном растворе; материал проверяем по ней.
- Пришлите состав выбросов с концентрациями и температурой – проверим, подходит ли ПНД.
Окончательно материал подбираем по составу, концентрации и температуре среды.
Что изготавливаем из ПНД
Прямые участки, фасонные элементы и узлы – из одного материала
Из листа ПНД изготавливаем воздуховоды круглого и прямоугольного сечения и фасонные элементы к ним – стандартные и нестандартные, по чертежу или эскизу. Размеры и длины участков – в разделе воздуховодов.
Фасонные элементы из ПНД
- Отводы
- Переходы
- Переходы с круга на прямоугольник
- Тройники
- Врезки
- Крестовины и коллекторы
- Утки
- Раздвижные элементы
- Заглушки
- Дроссель-клапаны
- Шиберы
- Обратные клапаны
- Перекидные клапаны
- Панели равномерного всасывания
- Бортовые отсосы
- Вытяжные зонты
- Решётки
- Лючки ревизионные
- Лючок для замеров
- Штуцер замерный
- Фланцы
- Соединители «фланец – муфта»
- Сборники конденсата
- Крышные зонты
- Дефлекторы прямоточные
- Узлы прохода
- Нестандарт
- Все фасонные элементы с описанием
Соединения: муфта или фланец
Сварная муфта – неразъёмное соединение
Муфта – кольцо из ПНД той же толщины, что звено, но большего диаметра. На производстве её усаживают на конец звена на половину длины и обваривают; на монтаже в свободную половину вставляют следующее звено и проваривают протяжной сваркой горячим воздухом с присадочным прутком из ПНД, который подают вручную через насадку для быстрой сварки. Прокладок нет. Длину прямого звена можно уменьшить по месту: гладкий конец укорачивают и вставляют в муфту.
Фланец – разборное соединение
Фланец из ПНД приваривают к торцу звена, между фланцами ставят уплотнение. Фланцем подключают оборудование и стальные воздуховоды, собирают узлы, которые нужно разбирать. Фланец 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм.
Монтаж зимой на улице – на фланцах: их приваривают на производстве, на объекте узлы собирают на болтах.
Фланцы между пластиковыми участками трассы поставляем без отверстий – их сверлят по месту; присоединительные фланцы к оборудованию и стальным воздуховодам сверлим на производстве по размерам ответного фланца.
Подробнее об отверстиях
Фланцы наших вентиляторов и скрубберов сверлим на производстве на станке с ЧПУ; ответные фланцы воздуховодов сверлят при монтаже по этим отверстиям. Фланцы между пластиковыми участками трассы поставляем без отверстий, их сверлят по месту: фасонные элементы на объекте часто доворачивают, трасса отклоняется от проекта или обходит препятствия, и заранее просверленные отверстия могут не совпасть. Если заказчик уверен в размерах трассы, по его просьбе просверлим на производстве и фланцы воздуховодов, но по опыту монтажа не рекомендуем. Присоединительные фланцы к оборудованию с металлическими фланцами и к стальным воздуховодам сверлим на производстве по размерам ответного фланца – по паспорту или чертежу оборудования, ГОСТ, DIN; без чертежа или размеров поставим фланец без отверстий для сверления по месту.
С участками из полипропилена и других термопластов ПНД соединяют только фланцем: разные термопласты между собой не свариваются.
Совет
Для монтажа муфтовой трассы нужны ручной сварочный аппарат горячего воздуха (сварочный фен) и пруток из того же материала. Стык заваривают прутком по кругу – герметик и саморезы сварку не заменяют.
Круглые воздуховоды сворачиваем из листа: чем толще лист, тем больше минимальный диаметр. Если для нужной толщины диаметр получается слишком малым, пересчитаем участок на прямоугольное сечение или уточним способ с технологом. Толщина стенки и диаметр
Толщина листа и диаметр: холодное сворачивание листа ПНД
ПНД сворачивается в меньший диаметр, чем полипропилен той же толщины
Круглую обечайку воздуховода получают холодным сворачиванием листа без нагрева на машине стыковой сварки, вручную или системой автоматического сворачивания. Продольный шов сваривают нагретым элементом по программе с параметрами DVS. Наружный слой стенки при этом растягивается – тем сильнее, чем толще лист и меньше диаметр. ПНД допускает большее растяжение, чем полипропилен, поэтому минимальный диаметр холодного сворачивания листа ПНД меньше. Ориентир по DVS 2205‑2, табл. 3, – около 100 толщин листа: лист 3 мм сворачивают в воздуховод от Ø 300 мм, лист 5 мм – от Ø 500 мм.
Минимальный диаметр холодного сворачивания обечайки, мм
| Толщина листа, мм | ПНД (PE‑HD)k = 100 | PP‑Bk = 133 |
|---|---|---|
| 2 | Ø 200 | Ø 270 |
| 3 | Ø 300 | Ø 400 |
| 4 | Ø 400 | Ø 535 |
| 5 | Ø 500 | Ø 665 |
| 6 | Ø 600 | Ø 800 |
| 8 | Ø 800 | Ø 1065 |
| 10 | Ø 1000 | Ø 1330 |
Ориентир DVS 2205‑2 и справочника производителя листа.
По опыту ВЕНТХИМ, короткие звенья длиной 500 и 1000 мм сворачиваем из листа PP‑B 2 мм вплоть до Ø 110 мм (меньший диаметр – решение технолога); возможна небольшая овальность. Малые диаметры изготавливаем в основном из PP‑B.
PP‑B – для сравнения.
Калькулятор
Минимальный диаметр холодного сворачиванияОбечайка воздуховода из листа
- холодное сворачивание из листа
- возможно, уточняет технолог
- ниже ориентира – решение технолога
Откуда цифры
Минимальный диаметр считаем по формуле D = k · s, где s – толщина листа, k = 100 / ε (ε – в процентах), ε – допустимое растяжение наружного слоя листа при сворачивании без нагрева.
Значения ε – из директивы DVS 2205‑2 «Расчёт ёмкостей и аппаратов из термопластов», табл. 3 «Допустимые значения растяжения крайних волокон»: ПНД (PE‑HD) – 1,0 %, ПП (PP‑B) – 0,75 %, ПП (PP‑H) и PVDF – 0,5 %, ПВХ (PVC‑U) – 0,2 %. Если растяжение не выше табличного, остаточными напряжениями от гибки листа при комнатной температуре можно пренебречь. Те же значения приводятся в техническом справочнике производителя листа. Для PPs принято как для PP‑H.
Почему этому источнику доверяют: DVS – Немецкий союз сварки и родственных технологий (Deutscher Verband für Schweißen und verwandte Verfahren). Оно разрабатывает правила сварки и расчёта изделий из термопластов. Директивы серии DVS 2205 применяют в Европе при расчёте ёмкостей и аппаратов из листовых пластиков, на них ссылаются производители листа.
Директива написана для ёмкостей; для обечайки воздуховода мы применяем те же допустимые значения как ориентир. Окончательно толщину и способ изготовления определяет технолог.
Толщину стенки выбирают и по другим условиям – нагрузкам на трассу, шагу опор, температуре. Расчёт минимального диаметра показывает только, можно ли свернуть лист в воздуховод нужного диаметра.
Если для нужной толщины диаметр меньше ориентира, пересчитаем участок на прямоугольное сечение или уточним способ с технологом.
Ориентир – по директиве DVS 2205‑2 и данным производителей листа; окончательно – технолог.
Собственное производство
Воздуховоды и фасонные элементы из полиэтилена (ПНД) изготавливаем на своём оборудовании в Нижегородской области
01раскрой
Раскрой листа
Размер реза задаётся на ЧПУ, без ручной разметки.
Nanxing MJK1132F1
02контурная резка
Контурная резка
Контуры деталей и развёртки фасонных элементов – по программе на фрезерном обрабатывающем центре с ЧПУ.
KDT‑2710L
03стыковая сварка
Сварка листа
Стыковая сварка нагретым элементом по программе с параметрами DVS. Сворачивание обечаек и горячая гибка под заданный угол.
HAIMING 2 м · 3 м
04сварка узлов
Сварка узлов
Экструзионная сварка и протяжная сварка горячим воздухом с присадочным прутком: отводы, врезки, тройники, нестандарт.
Leister · Ritmo
Готовая продукция
- с 2012
- Опыт команды в химстойкой вентиляции
- десятки
- Крупных проектов для промышленных предприятий
- по чертежам
- Типовые изделия и нестандарт – по ТЗ и опросным листам
- DVS
- Сварка по параметрам DVS, режим – на пробных образцах
ВЕНТХИМ – бренд ООО «ЦехПром».
Документы и файлы
Сертификат, каталог, опросный лист, коммерческое предложение и модели для проектирования. Полный список документов – на странице Каталоги и документы.
-
Сертификат соответствия на воздуховоды (прямые участки и фасонные элементы)
действует до 10.12.2027 -
Каталог химстойких воздуховодов и фасонных элементов ВЕНТХИМ
по запросу -
Коммерческое предложение
после расчёта и уточнения деталей -
Модели для проектирования
Семейства Revit (стандарт ADSK, таблицы выбора) – готовим по запросуДинамические (растягиваемые) блоки – готовим по запросу3D-модели воздуховодов и фасонных элементов под проект – по запросупо запросу
Вопросы о полиэтиленовых воздуховодах
Не нашли ответ – задайте вопрос в форме ниже
ПНД выбирают, если трасса работает на морозе ниже −20 °C или проходит по улице и нужен чёрный УФ‑стабилизированный лист; полипропилен – для помещений и выбросов горячее +80 °C. По данным производителей листа ПНД работает от −50 до +80 °C, полипропилен PP‑B – от −20 до +80 °C, PP‑H – от 0 до +100 °C. На улице при температуре не ниже −20 °C подходит и полипропилен с УФ‑стабилизацией. Стойкость ПНД и ПП к отдельным кислотам различается, поэтому окончательно материал выбираем по составу выбросов.
От −50 до +80 °C по данным производителей листа. Нижняя граница у ПНД ниже, чем у полипропилена, поэтому его ставят в неотапливаемых помещениях и на наружных трассах. Для выбросов горячее +80 °C ПНД не подходит – рассматриваем полипропилен PP‑H, который работает до +100 °C.
Потому что чёрный лист стабилизирован сажей – она поглощает ультрафиолет. Полиэтилен без УФ‑стабилизатора на солнце за несколько месяцев заметно теряет прочность, поэтому для наружных трасс основной лист – чёрный. Лист других цветов – под заказ, для улицы – только с УФ‑стабилизатором по паспорту листа.
К сильным окислителям: концентрированным азотной и серной кислотам, хромовой кислоте. К щелочам, большинству неокисляющих кислот и растворам солей ПНД стоек. Для окислителей подбираем другой материал, например PVDF, – по таблицам химстойкости с учётом концентрации и температуры.
Нет: ПНД и полипропилен – разные термопласты, надёжного сварного шва между ними не получается. Участки из разных материалов соединяем фланцами, место перехода согласуем.
Ориентир – около 100 толщин листа: из листа 3 мм – от Ø 300 мм, из листа 5 мм – от Ø 500 мм. Если для нужной толщины диаметр меньше, пересчитаем участок на прямоугольное сечение или уточним способ с технологом. Окончательно толщину и способ изготовления определяет технолог.
Да, но зимой на улице рекомендуем собирать трассу на фланцах: их приваривают на производстве, а на объекте узлы соединяют на болтах. Сваривать монтажные стыки ниже +5 °C можно только в укрытии с подогревом зоны шва и после пробных швов в тех же условиях. Сам ПНД на морозе не становится хрупким, как полипропилен-гомополимер PP‑H.
Расчёт стоимости воздуховодов из ПНД
Пришлите спецификацию, чертёж или эскиз трассы и укажите среду, её температуру, место прокладки и минимальную температуру зимой – подберём лист. Заявку принимаем в работу в течение 3 часов в рабочее время; расчёт – как правило, 12–48 часов, в зависимости от объёма. Срок изготовления указываем в коммерческом предложении.
Как проходит заказ
- 01 Техническое задание Спецификация, чертёж или эскиз трассы
- 02 Расчёт Как правило, за 12–48 часов
- 03 Коммерческое предложение Цена и срок изготовления
- 04 Счёт и договор
- 05 Чертежи на согласование Заказчик согласует до запуска
- 06 Запуск в работу
- 07 Отгрузка По России и за рубеж
02 Расчёт: как правило, за 12–48 часов, в зависимости от объёма. 05 Чертежи на согласование: заказчик согласует чертежи изделий до запуска.
Контакты
- городской
- +7 (831) 423‑08‑43
- мобильный
- +7 920 022‑52‑55
- режим работы
- Пн–Пт · 9:00–18:00 (МСК)
что прислать для расчёта
- спецификацию, чертёж или эскиз трассы
- среду и её температуру
- где проходит трасса – в помещении или на улице
- размеры и длины участков
Спасибо! Заявка принята
Подтвердим получение заявки в течение 3 часов в рабочее время.
Воздуховоды из ПНД: мороз, солнце, химстойкость
Где применяют полиэтиленовые воздуховоды
Воздуховоды из ПНД ставят там, где химстойкую вентиляцию нельзя держать в тепле: на наружных участках между корпусами, на выбросах через кровлю, в неотапливаемых цехах. Полиэтилен низкого давления (ПЭ, PE‑HD, в том числе PE 100), как и полипропилен, не корродирует в парах и аэрозолях кислот и щелочей, а прямые участки и фасонные элементы сваривают из одного листа – без прокладок в стыках.
Почему для улицы – чёрный ПНД
Ультрафиолет разрушает полиэтилен без стабилизатора: такой лист на солнце за несколько месяцев теряет прочность. Для защиты в лист вводят технический углерод (сажу). Защищает только мелкая, равномерно распределённая сажа в достаточном количестве, поэтому УФ‑стойкость листа проверяем по паспорту производителя. По данным производителей листа, чёрный ПНД со стабилизацией сажей отличается высокой стойкостью к ультрафиолету. Поэтому полиэтиленовые воздуховоды для открытых трасс изготавливаем из чёрного листа.
ПНД или полипропилен
Главное различие – температурный диапазон. По данным производителей листа ПНД работает от −50 до +80 °C, блок-сополимер PP‑B – от −20 до +80 °C, гомополимер PP‑H – от 0 до +100 °C. Если трасса зимой остывает ниже −20 °C, выбирают ПНД; если выбросы горячее +80 °C – воздуховоды из полипропилена PP‑H. На улице при температуре не ниже −20 °C подойдёт и полипропилен с УФ‑стабилизацией. К отдельным кислотам ПНД и ПП стойки по-разному, поэтому материал проверяем по составу выбросов.
Когда нужен не ПНД
ПНД не стоек к сильным окислителям – концентрированным азотной и серной кислотам, хромовой кислоте: для таких сред подбираем воздуховоды из PVDF. Если проект требует материал с нормируемой группой горючести, применяют трудногорючий полипропилен PPs; если нормы требуют негорючий воздуховод (аварийная вентиляция, воздух 80 °C и выше и др.), не подходят ни ПНД, ни PPs. Свойства ПНД, ПП, PPs, ПВХ и PVDF сведены в сравнении материалов для химстойких воздуховодов.
