Проектировщикам: химстойкая вентиляция и газоочистка

Воздуховоды, вентиляторы и газоочистное оборудование: строки для спецификации и тексты технических требований для пояснительной записки. По оборудованию – подбор по опросному листу, габариты, массы, нагрузки. Заявку принимаем в работу в течение 3 часов в рабочее время.

Что мы даём

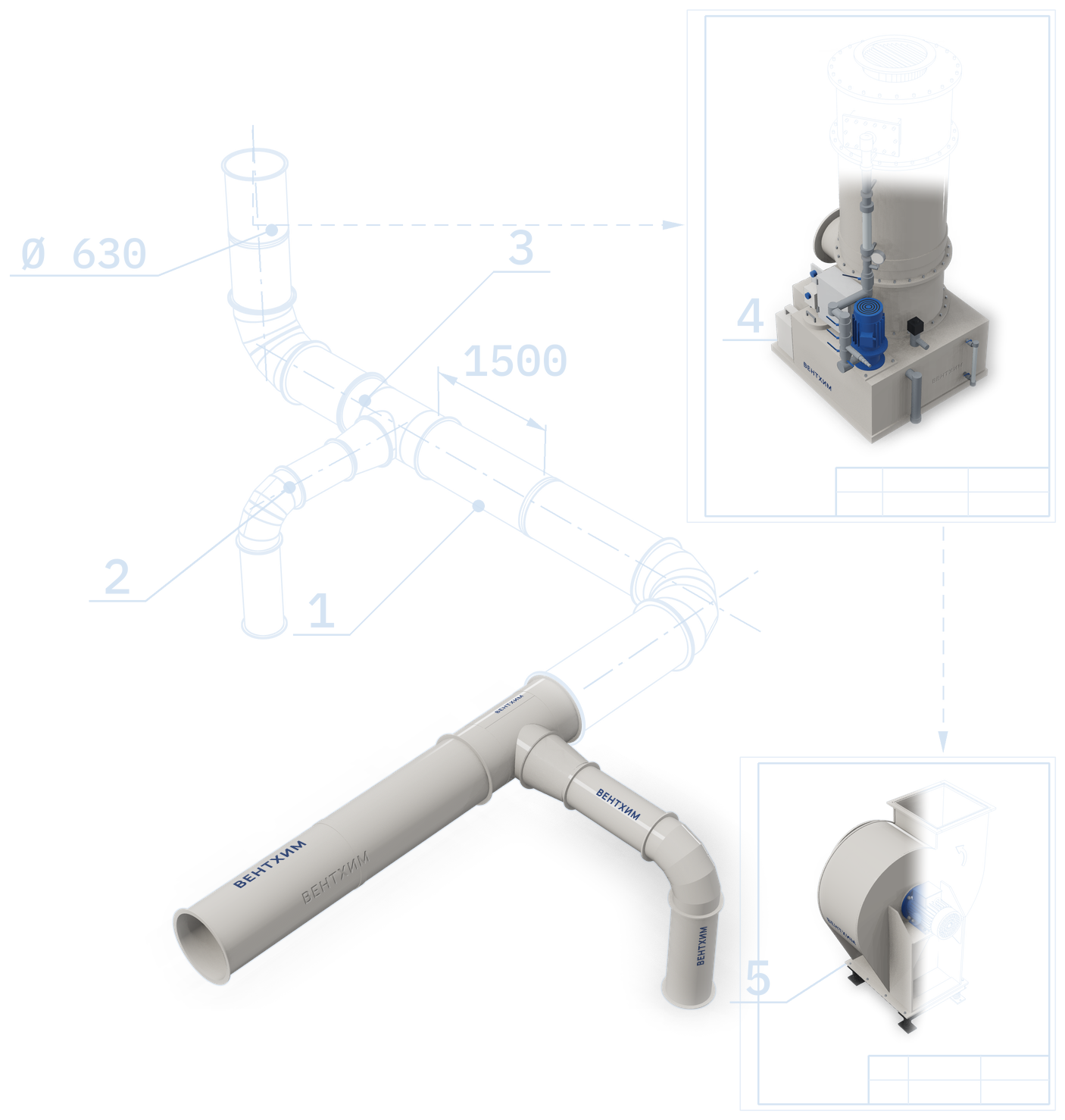

Трасса воздуховодов в модели и на чертеже – позиции 1–3 спецификации; на листах чертежа – скруббер (поз. 4) и вентилятор (поз. 5).
Позиции 1–⁠5 – строки спецификации: воздуховоды, отвод, тройник, скруббер, вентилятор. Строки для спецификации
/01Кому

Кому полезен раздел

Работаем с проектной организацией напрямую – на стадии проекта и при реконструкции.

01

Проектный институт

Раздел ОВ и газоочистка: строки для спецификации, технические требования для пояснительной записки, габариты и массы подобранного оборудования.

02

Генпроектировщик, инжиниринговая компания

Воздуховоды, вентиляторы и газоочистное оборудование одного изготовителя: опросные листы на каждую часть системы, один ответ по данным для проекта.

03

Технолог или главный механик предприятия

Реконструкция и замена изношенных воздуховодов по месту: строки для заявки и требования, которые можно отдать в закупку.

/02Что даём

Что даём проектировщику

У каждой позиции указано, как её получить: на этой странице, скачать или по запросу.

ЧтоКак получитьДействие
Коды и строки для спецификации – воздуховоды и фасонные элементы на странице Как указать в спецификации
Технические требования для пояснительной записки: воздуховоды, вентиляторы, газоочистное оборудование на странице, текст для копирования Технические требования
Расчёт воздуховодов и фасонных элементов по спецификации или чертежу трассы по запросу
Подбор вентилятора и газоочистного оборудования: габариты, массы, нагрузки по запросу, по опросному листу Опросный лист на вентилятор Опросный лист на газоочистное оборудование
Обозначение вентилятора для спецификации на странице вентиляторов Обозначение вентилятора
Характеристики вентиляторов, подбор по рабочей точке на странице вентиляторов Подбор по рабочей точке
Минимальный диаметр холодного сворачивания листа на странице ПП, калькулятор Калькулятор на странице ПП
Опросные листы онлайн и бланк Опросный лист на воздуховоды Опросный лист на вентилятор Опросный лист на газоочистное оборудование
Сертификаты и декларации скачать Все каталоги и документы
Модели воздуховодов и фасонных элементов по запросу Модели и чертежи
Расчётная концентрация на выходе газоочистного аппарата – для раздела ООС по запросу, в расчёте

Подбор выполняет инженер ВЕНТХИМ по данным опросного листа; в ответе – подобранное оборудование и данные для проекта.

/03Спецификация

Как указать изделия в спецификации

Строку пишут в графу «Наименование и техническая характеристика», код изделия – в графу «Тип, марка, обозначение документа, опросного листа», изготовителя – в графу «Поставщик».

Форма спецификации – по ГОСТ 21.110‑2013:

Графа 2 «Наименование и техническая характеристика»
строка для спецификации
Графа 3 «Тип, марка, обозначение документа, опросного листа»
код изделия (тип, марка); при указании изготовителя – обозначение ТУ 22.29.2‑001‑42049635‑2019
Графа 4 «Код продукции»
код по ОКПД2 для воздуховодов и фасонных элементов: 22.29.29.190 – «Изделия пластмассовые прочие, не включённые в другие группировки»
Графа 5 «Поставщик»
изготовитель: ВЕНТХИМ (ООО «ЦехПром»)

Наш код изделия пишется в графу 3, а не в «Код продукции»: графа 4 – для кода по классификатору.

Воздуховоды и фасонные элементы

Код изделия – необязательное обозначение для графы 3. Он собирается из частей через дефис: тип изделия, материал, размеры, толщина стенки, тип соединения. Между толщиной и типом соединения – параметр, где он нужен: длина у прямого участка и гибкой вставки, угол у отвода, смещение у утки.

Формат кода ТИП-МАТЕРИАЛ-РАЗМЕРЫ-ТОЛЩИНА[-ПАРАМЕТР]-СОЕДИНЕНИЕ

Строка для спецификацииКодКопировать
Воздуховод ПП Ø 630 мм, s=4 мм, L=1500 мм, муфта ВОЗ-ПП-630-4-1500-МГ
Отвод ПП Ø 400 мм, 90°, s=3 мм, муфта‑муфта ОТВ-ПП-400-3-90-ММ
Тройник ПП Ø 630/⁠400/⁠630 мм, s=4/⁠3/⁠4 мм, муфта/⁠фланец/⁠муфта ТР-ПП-630/400/630-4/3/4-МФМ
Воздуховод ПП Ø 400 мм, s=3 мм, 48 м.п. код не нужен: на звенья разложим сами

Материал: ПП – полипропилен PP‑B, ППГ – PP‑H, PPs, ПНД, ПВХ, PVDF. Тип соединения: М – муфта, Ф – фланец, Г – гладкий конец, который вставляется в муфту соседнего звена. У тройника размеры, толщины и соединения пишутся в одном порядке: вход магистрали / ответвление / выход магистрали. Ø – круглое сечение, A×B – прямоугольное, ширина × высота.

  1. Один конец – одна позиция. Если у концов разные размеры или толщины, они перечисляются по порядку концов через «/»; одинаковые – одним числом. В строке спецификации у звена с двумя концами гладкий конец не пишется («муфта» – одна муфта и гладкий конец); у фасонного элемента с тремя и более концами концы перечисляются через «/», гладкий – словом «гладкий», чтобы позиции не сдвигались.
  2. Прямые участки – общей длиной. Можно указать длину трассы в погонных метрах. Если в проекте не заданы длины звеньев – разложим общую длину на звенья по 1500 мм (стандартная длина), остаток – доборными.
  3. Разделитель размеров в коде – кириллическая «х», без пробелов и знаков Ø, °, ×: код читается в Excel и 1С без правки.
Справочник кодов

Тип изделия

КодИзделиеКонцовПараметр
ВОЗ воздуховод (прямой участок) 2 длина L, мм
ОТВ отвод 2 угол, °
ПЕР переход 2 –
ТР тройник 3 –
КРС крестовина 4 –
КОЛ коллектор (магистраль с патрубками) 3 число патрубков n, шт.
ВРЗ врезка (патрубок на трассу) 1 –
УТК утка 2 смещение H, мм
РЗД раздвижной элемент 2 –
ЗГЛ заглушка 1 –
СФМ соединитель «фланец – муфта» 2 –
ГВ гибкая вставка 2 длина L, мм
ФЛ фланец (отдельно) 0 –
ДРК дроссель-клапан 2 –
ШИБ шибер 2 –
ОБК обратный клапан 2 –
ПРК перекидной клапан 3 –
СК сборник конденсата (проходной) 2 + слив –
УП узел прохода 2 –
ПРВ панель равномерного всасывания 1 –
БО бортовой отсос 1; 2 – у двустороннего, по чертежу –
ЗНТ зонт вытяжной 1 –
ЗКР зонт крышный 1 –
ДЕФ дефлектор 1 –
РЕШ решётка 1 или 0 – врезная в стенку –
ЛЮК лючок ревизионный 0 – врезается в стенку; размер – воздуховода –
ЛЗ лючок замерный (питометражный) 0 – врезается в стенку; размер не пишется –
ШЗ штуцер замерный 0 – вваривается в стенку; размер не пишется –
НС нестандартный узел по чертежу –

0 в графе «Концов» – тип соединения в коде не пишется.

Материал

КодМатериал
ПП полипропилен PP‑B (блок-сополимер) (по умолчанию)
ППГ полипропилен PP‑H (гомополимер)
PPs трудногорючий полипропилен PPs
ПНД полиэтилен ПНД (PE‑HD)
ПВХ ПВХ (PVC‑U)
PVDF PVDF

Тип соединения

БукваТип соединенияПояснение
М муфта наваренное кольцо того же материала и толщины; стык на монтаже проваривается протяжной сваркой горячим воздухом с присадочным прутком
Ф фланец толщина: 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм
Г гладкий конец гладкий конец – вставляется в муфту соседнего звена
  • Толщина стенки s – в миллиметрах, одним числом или по концам через «/». Ряд: 2, 3, 4, 5, 6, 8, 10, 12, 15, 20 мм; толще 20 мм – по чертежу.
  • Толщина не пишется: гибкая вставка, лючок замерный (питометражный), штуцер замерный; можно не писать: фланец (отдельно), лючок ревизионный.
  • Толщина фланца в коде не пишется – она следует из размера своего конца: 8 мм при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм. Одинаково для всех материалов.
  • Лючок замерный и штуцер замерный – без размера и толщины: ЛЗ‑ПП, ШЗ‑ПП, подходят к воздуховоду любого размера. «ПП» здесь – полипропилен без уточнения марки: PP‑B, PP‑H или PPs, по наличию. Лючок: для трасс из ПВХ, PVDF – решение индивидуальное, по запросу; штуцер: для трасс из ПНД, ПВХ, PVDF – решение индивидуальное, по запросу.

Вентиляторы

Обозначение и строку для спецификации собирает конструктор обозначения на странице вентиляторов. Подбор по рабочей точке – по опросному листу на вентилятор.

Пример строки

Вентилятор радиальный химстойкий ВЕНТХИМ ВР 280-46 №5-ПП-1-Пр0-УХЛ4

Пример. Своё обозначение соберите в конструкторе; при подборе уточним.

Газоочистное оборудование

Аппарат подбираем под ваш выброс. Обозначение и строку для спецификации пришлём вместе с расчётом по опросному листу на газоочистное оборудование; схема обозначений – на страницах аппаратов, например скрубберов.

Пример строки

Скруббер насадочный вертикальный ВЕНТХИМ СНВ-10-ПП

Пример. Обозначение для вашего проекта даём вместе с расчётом.

/04Технические требования

Технические требования для пояснительной записки

Готовые тексты к трём линейкам – воздуховодам и фасонным элементам, вентиляторам, газоочистному оборудованию. Скопируйте в пояснительную записку или техническое задание и поправьте под объект.

Воздуховоды и фасонные элементы

Технические условия: ТУ 22.29.2‑001‑42049635‑2019

Общая часть подходит ко всем материалам; абзац о материале выберите по своему. Текст – в двух вариантах: без названия изготовителя и с изготовителем.

Общие требования
Технические требования к воздуховодам и фасонным элементам из листовых термопластов

1. Воздуховоды и фасонные элементы изготавливаются из листовых термопластов сварными. Материал выбирается по составу, концентрации и температуре транспортируемой среды, температуре в месте прокладки и требованиям к горючести. Химическая стойкость материала к среде подтверждается изготовителем по данным производителя листа.
2. Фасонные элементы изготавливаются из того же материала, что и воздуховоды трассы.
3. Толщина стенки – по расчёту изготовителя с учётом разрежения (давления) в сети, сечения, температуры среды и материала.
4. Соединения звеньев:
   а) муфтовое – неразъёмное сварное. Муфта – кольцо из того же материала и той же толщины, что и звено, большего диаметра; на заводе муфта усаживается на конец звена на половину своей длины и обваривается по окружности. На монтаже в свободную половину муфты вставляется следующее звено и проваривается сваркой горячим воздухом с присадочным прутком из того же материала. Прокладки и уплотнители не применяются;
   б) фланцевое – разъёмное, на болтах с уплотнением. Уплотнение – самоклеящаяся лента из пористой резины EPDM; для сред с окислителями и растворителями – самоклеящаяся лента из фторопласта (ПТФЭ). Материал уплотнения подбирается по стойкости к среде и температуре.
   Тип соединения – по спецификации; фланцевое соединение применяется в местах, где требуется разборка, для присоединения к оборудованию и стальным воздуховодам и на стыке участков из разных термопластов (кроме ПП и PPs, которые свариваются между собой). При монтаже зимой на улице – на фланцах: их приваривают на производстве, на объекте узлы собирают на болтах.
5. Толщина фланца: 8 мм – при диаметре (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм.
6. Отверстия во фланцах: присоединительные фланцы к оборудованию с металлическими фланцами и к стальным воздуховодам сверлятся изготовителем по размерам ответного фланца (по паспорту или чертежу оборудования, ГОСТ, DIN); при отсутствии размеров фланец поставляется без отверстий, сверловка – по месту. Во фланцах между пластиковыми участками трассы отверстия заранее не сверлятся – их сверлят при монтаже по месту.
7. Стыковые швы листа выполняются сваркой нагретым элементом на машине стыковой сварки по программе с параметрами DVS. Швы узлов фасонных элементов – экструзионной сваркой или протяжной сваркой горячим воздухом с присадочным прутком из материала изделия (для ПВХ – стыковой сваркой на станке, если позволяют толщина листа и размеры детали, чаще у коротких фасонных элементов; в остальных случаях – горячим воздухом с присадочным прутком из того же материала). Режим сварки контролируется на пробных образцах.
8. При наличии в среде капельной влаги или конденсата горизонтальные участки прокладываются с уклоном к сборникам конденсата; уклон и места установки сборников – по проекту.
9. Для наружной прокладки применяется материал, стойкий к ультрафиолету, с нижней границей рабочей температуры не выше расчётной температуры наружного воздуха.
10. Документы: копия сертификата соответствия на воздуховоды и фасонные элементы (добровольная сертификация) – по запросу.

Уплотнение и крепёж фланцевых соединений, как правило, в поставку не входят – поставим по запросу; в комплексных проектах можем поставить крепёж.

Материал: полипропилен (ПП, PP)
Материал – лист полипропилена (PP). Марка листа: PP-B (блок-сополимер), рабочая температура от −20 до +80 °C, или PP-H (гомополимер), рабочая температура от 0 до +100 °C (по данным производителей листа). Марка выбирается по температуре среды и минимальной температуре в месте прокладки. Для наружной прокладки – лист с УФ-стабилизацией.
Материал: трудногорючий полипропилен PPs
Материал – лист трудногорючего полипропилена PPs. Рабочая температура от 0 до +100 °C (по данным производителя листа).
Если проектом задана группа горючести Г1 по ГОСТ 30244-94: группа горючести листа – Г1, подтверждается протоколом испытаний листа по ГОСТ 30244-94.

Группа горючести Г1 листа PPs – по протоколу испытаний № 0050‑НСС/⁠ПБ‑2020 от 27.05.2020. Класс B1 по DIN 4102 группу Г1 автоматически не подтверждает. Сведения о протоколе и сертификате на лист – на странице воздуховодов из PPs. Копию сертификата (срок действия истёк) высылаем по запросу. Новую копию протокола испытаний получаем – вышлем, как только она будет у нас.

Материал: ПНД (PE)
Материал – лист полиэтилена низкого давления (PE-HD). Рабочая температура от −50 до +80 °C (по данным производителей листа). Для наружной прокладки – чёрный лист, стабилизированный сажей, или лист с УФ-стабилизатором – по паспорту листа.
Материал: ПВХ (PVC)
Материал – лист непластифицированного поливинилхлорида (PVC-U). Рабочая температура до +60 °C (по данным производителей листа). При отрицательной температуре материал становится хрупким; для наружной прокладки не рекомендуется. Основное сечение – прямоугольное: ПВХ жёсткий, без нагрева допускает растяжение не более 0,2 % (DVS 2205-2), поэтому из листа 4 мм круглый воздуховод сворачивается только от Ø 2000 мм.
Материал: PVDF
Материал – лист поливинилиденфторида (PVDF). Рабочая температура от −30 до +140 °C, кратковременно до +150 °C (по данным производителя листа). Свойства – по техническому паспорту применяемого листа.

Расчёт – по опросному листу на воздуховоды и фасонные элементы. Строки и коды для спецификации – в разделе «Спецификация».

Вентиляторы

Технические условия: ТУ 28.25.20‑002‑42049635‑2026

Технические требования к химстойким радиальным вентиляторам из листовых термопластов

1. Корпус и рабочее колесо вентилятора изготавливаются из листовых термопластов сварными. Материал выбирается по составу, концентрации и температуре перемещаемой среды и температуре в месте установки: полипропилен (PP-B или PP-H), трудногорючий полипропилен PPs, ПНД (PE), ПВХ (PVC) или PVDF. Рабочее колесо, прочность которого из листового термопласта не подтверждена (высокие окружные скорости), изготавливается из стеклопластика. Химическая стойкость материала к среде подтверждается изготовителем по данным производителя листа.
2. Предельная температура перемещаемой среды для вентилятора ниже рабочей температуры листа и зависит от материала, номера и частоты вращения; указывается изготовителем в коммерческом предложении и паспорте.
3. Вал и ступица – из нержавеющей стали; в зоне потока закрыты термопластом того же материала, что и колесо, и обварены: среда контактирует только с термопластом и уплотнением вала. Уплотнение вала – EPDM или FKM, по стойкости к среде. Двигатель вынесен из потока. Дренаж выведен в нижнюю точку корпуса для заданного положения и заглушён; по заказу – дренажный кран.
4. Исполнение – общепромышленное, для невзрывоопасных сред. Исполнение привода – 1 (колесо на валу двигателя), 3 (привод через муфту) или 5 (ремённая передача); направление вращения и положение корпуса – по ГОСТ 5976‑2020, по спецификации.
5. Климатическое исполнение и категория размещения – по ГОСТ 15150‑69 для места установки (УХЛ4, У2, У1, УХЛ1). Нижняя температура эксплуатации определяется материалом корпуса и колеса, а не климатическим исполнением. Для установки на открытом воздухе – полипропилен PP-B с УФ-стабилизацией (от −20 °C), ПНД – чёрный стабилизированный лист (от −50 °C) или PVDF (от −30 °C), по данным производителей листа; на двигатель – козырёк от осадков. PP-H и PPs при отрицательной температуре воздуха не применяются; ПВХ – только в отапливаемом помещении (УХЛ4).
6. Присоединение к воздуховодам – фланцами, через гибкие вставки на всасывании и нагнетании. Толщина фланцев вентилятора – индивидуально, от 10 мм. Нагрузка от воздуховодов на патрубки вентилятора не допускается: воздуховоды устанавливаются на собственные опоры.
7. Комплект поставки: вентилятор, рама, виброизоляторы, гибкие вставки на всасывание и нагнетание, уплотнение вала, подготовка под дренаж. Документы: паспорт и руководство по эксплуатации – с каждым вентилятором; копия декларации о соответствии ЕАЭС (ТР ТС 010/2011, ТР ТС 020/2011) – по запросу.
8. Параметры – расход и полное давление при температуре газа, номер, частота вращения и мощность двигателя – по подбору изготовителя по опросному листу. Аэродинамические характеристики – расчётные; уточняются испытаниями образцов.

Взрывозащищённое исполнение – по отдельному заказу при наличии сертификата ТР ТС 012, ТУ 28.25.20‑005‑42049635‑2026.

Обозначение вентилятора и строку для спецификации собирает конструктор обозначения. Подбор – по опросному листу на вентилятор.

Газоочистное оборудование

Технические условия: ТУ 28.25.14‑004‑42049635‑2026

Технические требования к газоочистному оборудованию из листовых термопластов

1. Аппараты газоочистки (скрубберы, каплеуловители, фильтры хемосорбционные, адсорбционные и волокнистые) изготавливаются из листовых термопластов сварными. Тип аппарата и состав установки определяются расчётом изготовителя по составу выброса и требованиям на выходе.
2. Материал корпуса – как правило, полипропилен (ПП, PP); при особых условиях по среде – ПНД (PE), ПВХ (PVC) или PVDF; при повышенной температуре – PVDF; при требованиях пожарной безопасности проекта – трудногорючий полипропилен PPs. При щелочном орошении PVDF не применяется. Материал выбирается по составу, концентрации, температуре и влажности газа с учётом контакта с конденсатом, туманом и орошающим раствором; химическая стойкость подтверждается изготовителем по данным производителя листа. Бак – из того же материала, что корпус.
3. Исполнение – общепромышленное, для невзрывоопасных сред.
4. Климатическое исполнение и категория размещения – по ГОСТ 15150‑69 для места установки. Аппараты с жидкостью (бак, орошение, промывка) – в помещении (категории размещения 3 и 4 по ГОСТ 15150‑69) при температуре воздуха не ниже +5 °C, если раствор не обогревается постоянно. Наружная установка – по проекту и согласованию с изготовителем: корпус из ПП марки PP-B с УФ-стабилизатором (от −20 °C), ПНД – чёрный лист, стабилизированный сажей (от −50 °C), или PVDF (от −30 °C), по данным производителей листа; PP-H, PPs и ПВХ для наружной установки не применяются. Защита раствора, бака и слива от замерзания – по проекту.
5. Присоединение к воздуховодам – фланцами или сваркой, по проекту. Толщина фланцев аппарата – индивидуально; присоединительные размеры фланцев к оборудованию и стальным воздуховодам – по ответному фланцу. Нагрузка от воздуховодов и трубопроводов на патрубки аппарата не допускается.
6. Вентилятор, как правило, устанавливается после аппарата: система работает под разрежением, неочищенный газ не выходит в помещение. Схема с вентилятором до аппарата – по проекту.
7. Штуцеры для отбора проб и замеров на входе и выходе – в базовой комплектации; у отдельного каплеуловителя – по запросу.
8. Состав поставки (насосы, шкаф управления, ёмкости, комплектация аппарата) – по типу аппарата и расчёту; указывается в коммерческом предложении и паспорте. Документы: паспорт аппарата (основа для паспорта газоочистной установки по Правилам эксплуатации ГОУ) и руководство по эксплуатации – с каждым аппаратом; акт пусконаладочных работ – если пусконаладку выполняет изготовитель.
9. Параметры – тип и типоразмер аппарата, расчётный расход газа, аэродинамическое сопротивление, орошающий раствор и режим орошения, регенерации или замены загрузки – по расчёту изготовителя по опросному листу: вещества и их концентрации на входе (средние и максимальные), расход, температура и влажность газа, пыль, режим работы. Результат очистки – расчётная концентрация на выходе, мг/м³, по каждому веществу при расчётных условиях на входе; указывается в коммерческом предложении и паспорте.

Расчёт – по опросному листу на газоочистное оборудование. Почему результат – концентрация на выходе, а не процент: «Степень очистки – результат расчёта».

/05Расчёт

Расчёт под проект

Чем полнее исходные данные, тем меньше уточнений после выдачи данных в проект.

  1. 01 Исходные данные Пришлите спецификацию, чертёж трассы, техническое задание или опросный лист. Файлы: PDF, DWG, DXF, STEP, Word, Excel, JPG, PNG · до 5 файлов, до 10 МБ каждый, всего до 15 МБ.
  2. 02 Ответ Подтвердим получение в течение 3 часов в рабочее время и назовём срок расчёта.
  3. 03 Расчёт Воздуховоды и фасонные элементы – как правило, 12–⁠48 часов, в зависимости от объёма. Вентиляторы и газоочистное оборудование: предварительный подбор – 1–⁠2 рабочих дня при полных исходных данных; полный расчёт и КП – в зависимости от объёма проекта и загрузки.
  4. 04 Данные для проекта Подобранное оборудование, габариты, массы, нагрузки, строки для спецификации и коммерческое предложение.

Дальше – заказ по обычным этапам: от заявки до отгрузки.

/06Модели

Модели и чертежи для проекта

Модели воздуховодов и фасонных элементов готовим по запросу. Укажите программу и версию, элементы, диаметры и сечения.

  • Воздуховоды и фасонные элементы по запросу

По вентиляторам и газоочистному оборудованию габариты, массы и нагрузки даём в составе подбора.

/07Поддержка

Инженерная поддержка проекта

Отвечает инженер ВЕНТХИМ – по материалам, соединениям и исходным данным, на любой стадии проекта.

01

Материал по среде

Подбираем материал по составу, концентрации и температуре среды и объясняем выбор.

02

Данные для разделов ОВ и газоочистки

Подбор, габариты, массы, нагрузки, технические требования.

03

Данные для раздела ООС

Расчётная концентрация на выходе газоочистного аппарата по данным опросного листа.

Вопросы по проекту – на proekt [собака] venthim [точка] ru, отвечает инженер. Телефон – +7 (831) 423‑08‑43.

/08Сотрудничество

Сотрудничество с проектными организациями

Приглашаем к работе проектные институты и генпроектировщиков.

Договор на проектную документацию с заказчиком объекта ВЕНТХИМ не заключает. С проектной организацией работаем так:

  • Данные для разделов. Подбор оборудования, габариты, массы, нагрузки, технические требования и строки для спецификации – для разделов ОВ и газоочистки.
  • Субподряд. Можем работать субподрядчиком у генпроектировщика и поставлять оборудование.
  • Совместные проекты. Подбор оборудования и данные на стадии проекта, изготовление и поставка – на стадии реализации.
/09Вопросы

Вопросы проектировщиков

Да, по воздуховодам и фасонным элементам модели готовим по запросу. Напишите программу и версию, перечень элементов, диаметры и сечения. По вентиляторам и газоочистному оборудованию габариты, массы и нагрузки даём в составе подбора.

Пишите «s – по расчёту изготовителя». Инженер ВЕНТХИМ подберёт толщину по разрежению или давлению в сети, сечению, температуре среды и материалу и укажет её в КП. Для расчёта нужны рабочая точка вентилятора или давление в сети, состав и температура среды.

Сами – нет: договор на проектную документацию с заказчиком объекта мы не заключаем. Проектной организации даём данные для разделов ОВ и газоочистки: подбор оборудования, габариты, массы, нагрузки, технические требования и строки для спецификации. Можем работать субподрядчиком у генпроектировщика и поставлять оборудование. Пишите на proekt [собака] venthim [точка] ru.

Подтверждение заявки – в течение 3 часов в рабочее время. Расчёт воздуховодов и фасонных элементов – как правило, 12–⁠48 часов, в зависимости от объёма. По вентиляторам и газоочистному оборудованию предварительный подбор – 1–⁠2 рабочих дня при полных исходных данных; полный расчёт и КП – в зависимости от объёма проекта и загрузки.

Сертификат соответствия на воздуховоды (прямые участки и фасонные элементы) в системе добровольной сертификации, действует до 10.12.2027. Скан – в разделе «Сертификаты и декларации»; копию пришлём по запросу. Документы по горючести листа PPs – на странице воздуховодов из PPs.

Расчётную концентрацию загрязняющих веществ на выходе и расчётную эффективность газоочистного аппарата – по данным опросного листа. Фактические значения на объекте определяет лаборатория замерами после пуска.

Пришлите спецификацию, чертёж трассы или опросный лист – подберём изделия и пришлём данные для проекта.

Все опросные листы

Файлы большого объёма – на proekt [собака] venthim [точка] ru.
