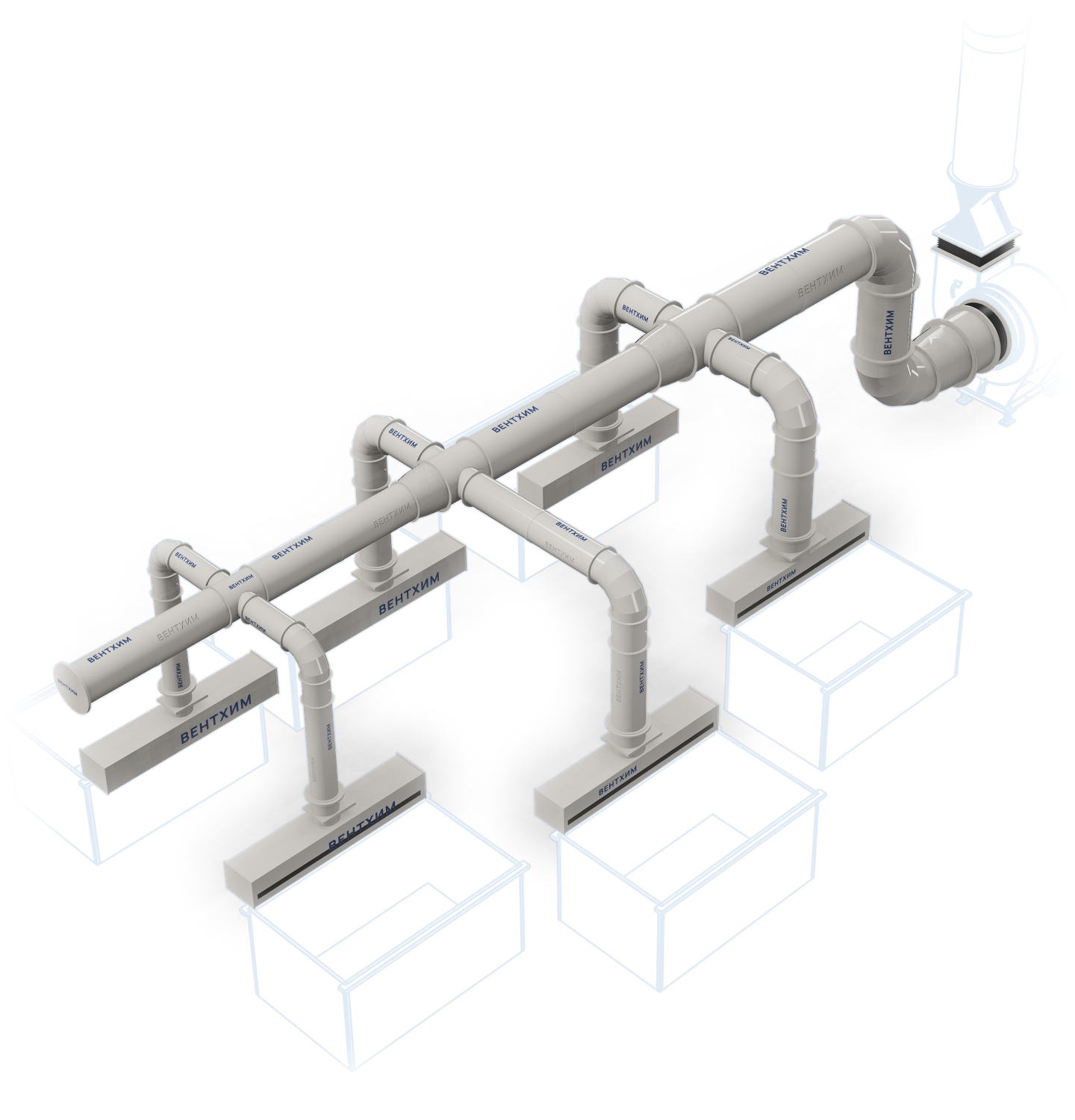

Воздуховоды из полипропилена ПП
ВЕНТХИМ изготавливает воздуховоды из полипропилена (ПП, PP) круглого и прямоугольного сечения для вытяжных систем с парами и аэрозолями кислот, щелочей и солей. Полипропилен – основной материал наших систем. Основная марка листа – блок‑сополимер PP‑B: он работает от −20 до +80 °C по данным производителей листа. Гомополимер PP‑H жёстче и выдерживает от 0 до +100 °C, для наружных трасс применяем лист с УФ‑стабилизацией. Производство собственное: воздуховоды и фасонные элементы – по спецификации, чертежу или эскизу.
температура – по данным производителей листа
- Основной материал
- Собственное производство
- Сварка по параметрам DVS
- Изготовление по чертежам
Почему для вентиляции агрессивных сред выбирают полипропилен
Основной материал ВЕНТХИМ для вентиляции агрессивных сред
Стоек к кислотам, щелочам и солям
Выдерживает пары и капли большинства неокисляющих кислот, щелочей и растворов солей. Исключение – сильные окислители: для них материал подбираем отдельно.
Не корродирует
Стенка и сварной шов – из одного полимера. В агрессивной среде воздуховод не ржавеет, антикоррозионное покрытие не нужно.
Сварные швы без прокладок
Звенья соединяют сварной муфтой из того же ПП. В муфтовой трассе нет уплотнителей, которые стареют в агрессивной среде.
Две марки под температуру
PP‑B – от −20 до +80 °C, PP‑H – от 0 до +100 °C по данным производителей листа. Марку выбираем по температуре среды и помещения.
Легче стали
Меньше нагрузка на опоры и перекрытия, проще подъём и монтаж участков.
Любая геометрия
Прямые участки, фасонные элементы и нестандартные узлы раскраиваем и свариваем из одного листа.
Рабочая температура: PP‑B, PP‑H и ПП с УФ‑стабилизацией
Марку листа подбираем по температуре среды и условиям прокладки
| Показатель | PP‑Bблок-сополимер · основная | PP‑Hгомополимер | ПП + УФс УФ‑стабилизацией |
|---|---|---|---|
| Что это | блок-сополимер – основная марка наших воздуховодов | гомополимер, жёстче PP‑B | как правило, блок-сополимер PP‑B с УФ‑стабилизатором |
| Рабочая температура* | от −20 до +80 °C | от 0 до +100 °C | как у базовой марки; для PP‑B – от −20 до +80 °C |
| Где применяют | большинство систем: отапливаемые и неотапливаемые помещения | горячие выбросы до +100 °C в отапливаемых помещениях | наружные трассы |
| Ограничения | верхняя граница ниже, чем у PP‑H | при минусовой температуре хрупкий; без УФ‑стабилизатора – только в помещении | цвет – по исполнению листа (см. «Цвет и прокладка») |
* Рабочая температура – по данным производителей листа; у отдельных марок диапазон шире. Для проекта укажите температуру среды и минимальную температуру в месте прокладки – подберём лист.
Воздуховоды из ПП в помещении и на улице
Стандартный лист ПП – для помещений; для улицы – ПП с УФ‑стабилизацией или ПНД (PE)
В помещении
Для помещений применяем лист без УФ‑стабилизатора. Основная марка – PP‑B, в том числе для неотапливаемых помещений; PP‑H – в отапливаемых помещениях при горячих выбросах.
- цвет – серый RAL 7032, стандартный для наших воздуховодов; оттенок зависит от производителя листа
- PP‑B – до −20 °C по данным производителей листа
- PP‑H – от 0 °C: при минусовой температуре становится хрупким
- серый RAL 7032
На улице

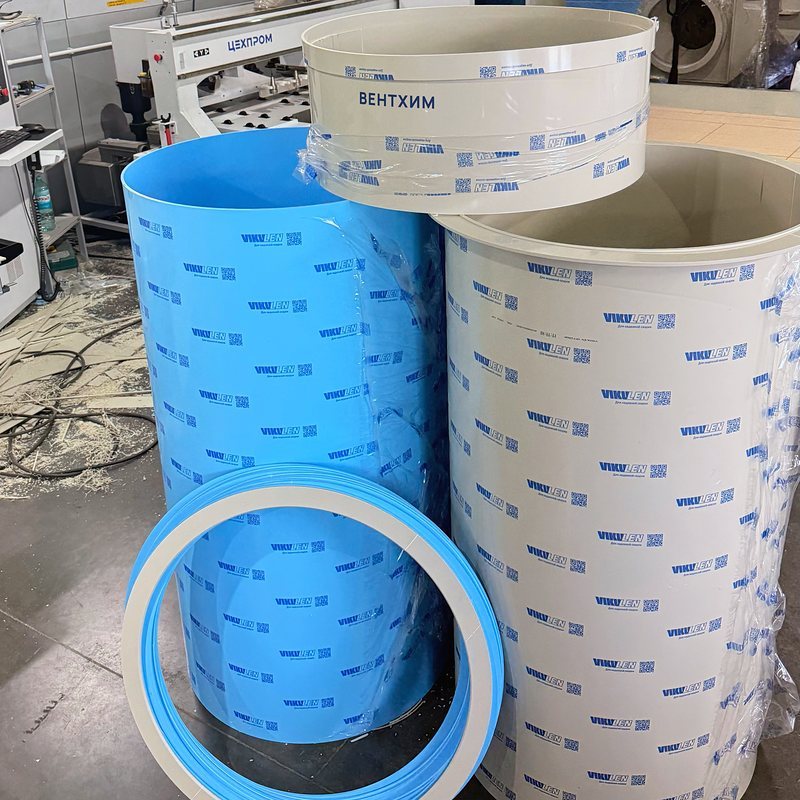

Лист ПП без стабилизатора на солнце со временем мелится и теряет механические свойства. Наружные трассы изготавливаем из полипропилена с УФ‑стабилизацией.
- по умолчанию – голубой или синий лист
- серый RAL 7032 с УФ‑стабилизацией – по спецзаказу
- при морозе ниже −20 °C – воздуховоды из ПНД (PE) (чёрный лист)
- голубой
- синий
- серый RAL 7032 – спецзаказ
Стойкость ПП и ПНД к отдельным кислотам различается, поэтому материал наружной трассы выбираем по составу выбросов.
Доступные цвета листа ПП
- серый (RAL 7032)стандарт · УФ – по заказу
- серый тёмный
- натуральныйбез красителя · без УФ
- белыйс УФ
- голубойс УФ
- синийс УФ
- зелёныйс УФ
- любой по RALпод заказ · УФ – по заказу
Стандарт для наших воздуховодов – серый RAL 7032 без УФ‑стабилизации, для помещений. Для улицы – лист с УФ‑стабилизатором.
Наличие УФ‑исполнения по цветам – по данным производителя листа, у разных поставщиков может отличаться. Цвета на экране приблизительные.
К каким средам стоек полипропилен
- Стоек
- Большинство неокисляющих кислот, щёлочи, растворы солей
- Слабое место
- Сильные окислители – концентрированные азотная и серная кислоты, хромовая кислота. Под их действием полипропилен становится хрупким и растрескивается
- Что делаем
- Проверяем среду по таблицам химстойкости с учётом концентрации и температуры. Если ПП не проходит, предлагаем другой материал, например PVDF
Совет
- Таблицы химстойкости составлены для листа, погружённого в жидкость. Для сухого газа при низких концентрациях оценка по ним – с запасом. Если в потоке есть капли, туман или конденсат, на стенке оседает жидкость – её концентрация может быть выше, чем в исходном растворе; материал проверяем по ней.
- Пришлите состав выбросов, концентрации и температуру – подберём материал под вашу среду.
Окончательно материал подбираем по составу, концентрации и температуре среды.
Что изготавливаем из полипропилена
Прямые участки, фасонные элементы и узлы – из одного материала
Из листа ПП изготавливаем жёсткие сварные воздуховоды круглого и прямоугольного сечения и фасонные элементы к ним – трассу вытяжной вентиляции из полипропилена целиком: стандартные и нестандартные узлы, по чертежу или эскизу. Размеры и длины участков – в разделе воздуховодов.
Фасонные элементы из ПП

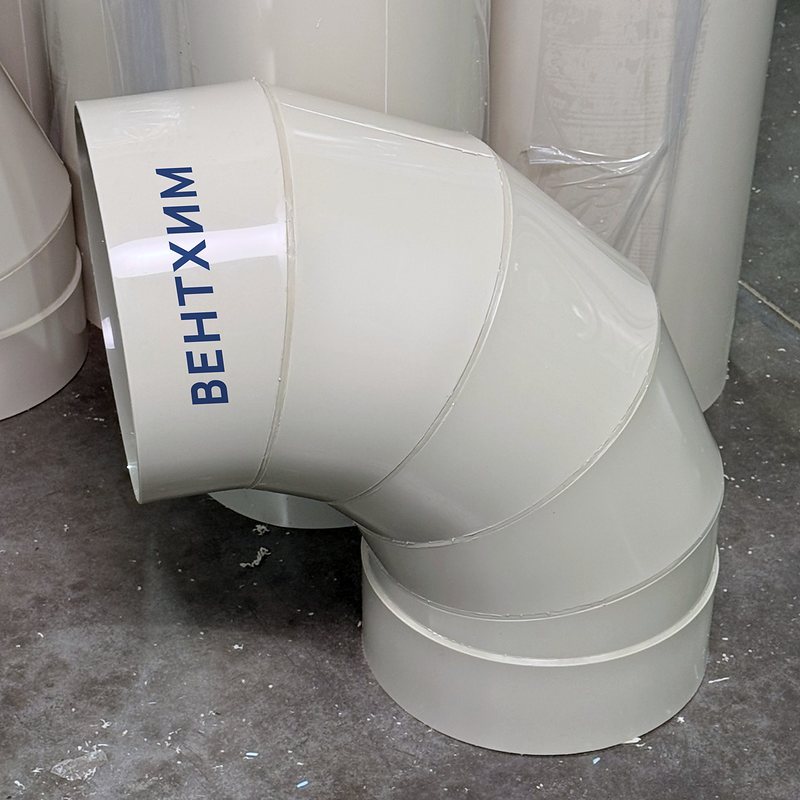

- Отводы
- Переходы
- Переходы с круга на прямоугольник
- Тройники
- Врезки
- Крестовины и коллекторы
- Утки
- Раздвижные элементы
- Заглушки
- Дроссель-клапаны
- Шиберы
- Обратные клапаны
- Перекидные клапаны
- Панели равномерного всасывания
- Бортовые отсосы
- Вытяжные зонты
- Решётки
- Лючки ревизионные
- Лючок для замеров
- Штуцер замерный
- Фланцы
- Соединители «фланец – муфта»
- Сборники конденсата
- Крышные зонты
- Дефлекторы прямоточные
- Узлы прохода
- Нестандарт
- Все фасонные элементы с описанием
Соединения: муфта или фланец
Сварная муфта – неразъёмное соединение
Муфта – кольцо из ПП той же толщины, что звено, но большего диаметра. На производстве её усаживают на конец звена на половину длины и обваривают; на монтаже в свободную половину вставляют следующее звено и проваривают протяжной сваркой горячим воздухом с присадочным прутком из ПП, который подают вручную через насадку для быстрой сварки. Прокладок нет. Длину прямого звена можно уменьшить по месту: гладкий конец укорачивают и вставляют в муфту.
Фланец – разборное соединение
Фланец из ПП приваривают к торцу звена, между фланцами ставят уплотнение. Фланцем подключают оборудование и стальные воздуховоды, собирают узлы, которые нужно разбирать. Фланец 8 мм – при D (у прямоугольных – большей стороне сечения) меньше 1000 мм, 10 мм – от 1000 мм.
Монтаж зимой на улице – на фланцах: их приваривают на производстве, на объекте узлы собирают на болтах.
Фланцы между пластиковыми участками трассы поставляем без отверстий – их сверлят по месту; присоединительные фланцы к оборудованию и стальным воздуховодам сверлим на производстве по размерам ответного фланца.
Подробнее об отверстиях
Фланцы наших вентиляторов и скрубберов сверлим на производстве на станке с ЧПУ; ответные фланцы воздуховодов сверлят при монтаже по этим отверстиям. Фланцы между пластиковыми участками трассы поставляем без отверстий, их сверлят по месту: фасонные элементы на объекте часто доворачивают, трасса отклоняется от проекта или обходит препятствия, и заранее просверленные отверстия могут не совпасть. Если заказчик уверен в размерах трассы, по его просьбе просверлим на производстве и фланцы воздуховодов, но по опыту монтажа не рекомендуем. Присоединительные фланцы к оборудованию с металлическими фланцами и к стальным воздуховодам сверлим на производстве по размерам ответного фланца – по паспорту или чертежу оборудования, ГОСТ, DIN; без чертежа или размеров поставим фланец без отверстий для сверления по месту.
С трудногорючим PPs полипропилен сваривается в одной трассе. С участками из ПНД, ПВХ и PVDF ПП соединяют только фланцем: разные термопласты между собой не свариваются.
Совет
Для монтажа муфтовой трассы нужны ручной сварочный аппарат горячего воздуха (сварочный фен) и пруток из того же материала. Стык заваривают прутком по кругу – герметик и саморезы сварку не заменяют.
По опыту ВЕНТХИМ, короткие звенья длиной 500 и 1000 мм сворачиваем из листа PP‑B 2 мм вплоть до Ø 110 мм (меньший диаметр – решение технолога); возможна небольшая овальность. Малые диаметры изготавливаем в основном из PP‑B. Если прямых участков Ø 100–160 мм (в отдельных случаях до Ø 200 мм) много – десятки метров, – изготавливаем их из экструдированной бесшовной трубы ПП; марку ПП тогда подбираем по наличию трубы. У воздуховодов из листа предельная толщина стенки зависит от диаметра. Толщина стенки и диаметр
Лист ПП, как правило, есть в наличии, но не всех толщин; недостающие толщины поставщик привозит за 1–4 дня.
Толщина стенки и диаметр: холодное сворачивание листа
Чем толще лист, тем больше минимальный диаметр, в который его можно свернуть
Круглую обечайку воздуховода получают холодным сворачиванием листа без нагрева на машине стыковой сварки, вручную или системой автоматического сворачивания. Продольный шов сваривают нагретым элементом по программе с параметрами DVS. При холодном сворачивании наружный слой стенки растягивается тем сильнее, чем толще лист и меньше диаметр. Допустимое растяжение у материалов разное: у блок-сополимера PP‑B оно больше, чем у гомополимера PP‑H, у ПНД – ещё больше. Отсюда ориентир по DVS 2205‑2, табл. 3: минимальный диаметр холодного сворачивания ≈ k × толщина листа.
Минимальный диаметр холодного сворачивания обечайки, мм
| Толщина листа, мм | PP‑Bk = 133 | PP‑H · PPs · PVDFk = 200 | ПНД · PE‑HDk = 100 |
|---|---|---|---|
| 2 | Ø 270 | Ø 400 | Ø 200 |
| 3 | Ø 400 | Ø 600 | Ø 300 |
| 4 | Ø 535 | Ø 800 | Ø 400 |
| 5 | Ø 665 | Ø 1000 | Ø 500 |
| 6 | Ø 800 | Ø 1200 | Ø 600 |
| 8 | Ø 1065 | Ø 1600 | Ø 800 |
| 10 | Ø 1330 | Ø 2000 | Ø 1000 |
Ориентир DVS 2205‑2 и справочника производителя листа.
По опыту ВЕНТХИМ, короткие звенья длиной 500 и 1000 мм сворачиваем из листа PP‑B 2 мм вплоть до Ø 110 мм (меньший диаметр – решение технолога); возможна небольшая овальность. Малые диаметры изготавливаем в основном из PP‑B.
Для PPs принято как для PP‑H.
Калькулятор
Минимальный диаметр холодного сворачиванияОбечайка воздуховода из листа
- холодное сворачивание из листа
- возможно, уточняет технолог
- ниже ориентира – решение технолога
Откуда цифры
Минимальный диаметр считаем по формуле D = k · s, где s – толщина листа, k = 100 / ε (ε – в процентах), ε – допустимое растяжение наружного слоя листа при сворачивании без нагрева.
Значения ε – из директивы DVS 2205‑2 «Расчёт ёмкостей и аппаратов из термопластов», табл. 3 «Допустимые значения растяжения крайних волокон»: ПНД (PE‑HD) – 1,0 %, ПП (PP‑B) – 0,75 %, ПП (PP‑H) и PVDF – 0,5 %, ПВХ (PVC‑U) – 0,2 %. Если растяжение не выше табличного, остаточными напряжениями от гибки листа при комнатной температуре можно пренебречь. Те же значения приводятся в техническом справочнике производителя листа. Для PPs принято как для PP‑H.
Почему этому источнику доверяют: DVS – Немецкий союз сварки и родственных технологий (Deutscher Verband für Schweißen und verwandte Verfahren). Оно разрабатывает правила сварки и расчёта изделий из термопластов. Директивы серии DVS 2205 применяют в Европе при расчёте ёмкостей и аппаратов из листовых пластиков, на них ссылаются производители листа.
Директива написана для ёмкостей; для обечайки воздуховода мы применяем те же допустимые значения как ориентир. Окончательно толщину и способ изготовления определяет технолог.
Толщину стенки выбирают и по другим условиям – нагрузкам на трассу, шагу опор, температуре. Расчёт минимального диаметра показывает только, можно ли свернуть лист в воздуховод нужного диаметра.
Если прямых участков Ø 100–160 мм (иногда до Ø 200 мм) много – десятки метров, – изготавливаем их из экструдированной бесшовной трубы; марку ПП тогда подбираем по наличию трубы. Для других материалов способ изготовления малых диаметров уточните у нас.
Ориентир – по директиве DVS 2205‑2 и данным производителей листа; окончательно – технолог.
Собственное производство
Воздуховоды и фасонные элементы из полипропилена (ПП) изготавливаем на своём оборудовании в Нижегородской области
01раскрой
Раскрой листа
Размер реза задаётся на ЧПУ, без ручной разметки.
Nanxing MJK1132F1
02контурная резка
Контурная резка
Контуры деталей и развёртки фасонных элементов – по программе на фрезерном обрабатывающем центре с ЧПУ.
KDT‑2710L
03стыковая сварка
Сварка листа
Стыковая сварка нагретым элементом по программе с параметрами DVS. Сворачивание обечаек и горячая гибка под заданный угол.
HAIMING 2 м · 3 м
04сварка узлов
Сварка узлов
Экструзионная сварка и протяжная сварка горячим воздухом с присадочным прутком: отводы, врезки, тройники, нестандарт.
Leister · Ritmo

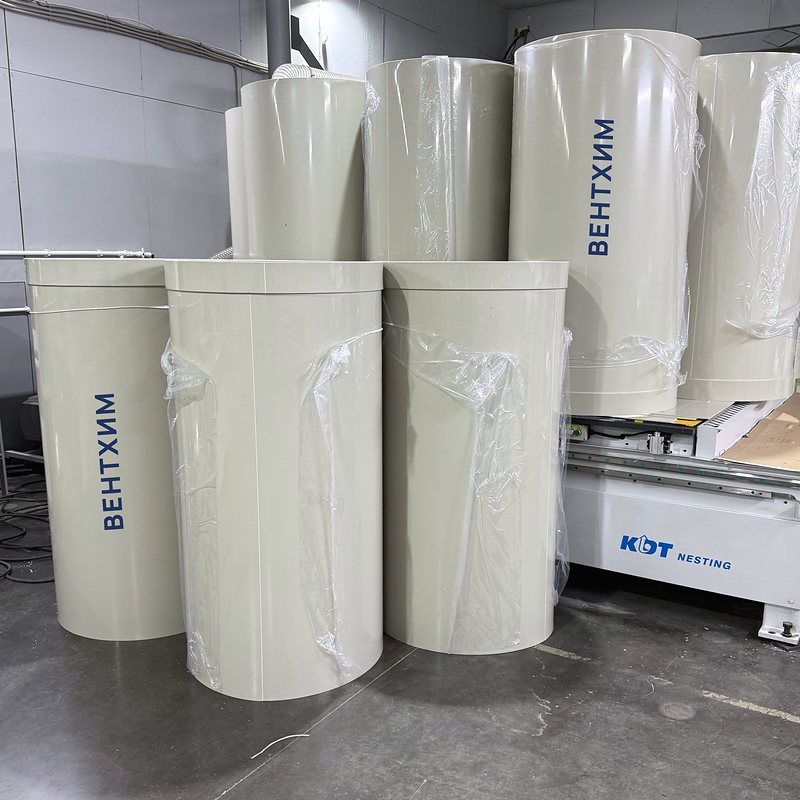

Готовая продукция
- с 2012
- Опыт команды в химстойкой вентиляции
- десятки
- Крупных проектов для промышленных предприятий
- по чертежам
- Типовые изделия и нестандарт – по ТЗ и опросным листам
- DVS
- Сварка по параметрам DVS, режим – на пробных образцах
ВЕНТХИМ – бренд ООО «ЦехПром».
Документы и файлы
Сертификат, каталог, опросный лист, коммерческое предложение и модели для проектирования. Полный список документов – на странице Каталоги и документы.
-
Сертификат соответствия на воздуховоды (прямые участки и фасонные элементы)
действует до 10.12.2027 -
Каталог химстойких воздуховодов и фасонных элементов ВЕНТХИМ
по запросу -
Коммерческое предложение
после расчёта и уточнения деталей -
Модели для проектирования
Семейства Revit (стандарт ADSK, таблицы выбора) – готовим по запросуДинамические (растягиваемые) блоки – готовим по запросу3D-модели воздуховодов и фасонных элементов под проект – по запросупо запросу
Вопросы о воздуховодах из ПП
Не нашли ответ – задайте вопрос в форме ниже
Выбор определяет проект: требования к горючести материала воздуховодов задают раздел ОВ, раздел мер пожарной безопасности или задание на проектирование, а они зависят от категории помещения, назначения системы, температуры воздуха и прокладки трассы. Для систем вентиляции, на которые распространяются своды правил пожарной безопасности, воздуховод из горючего материала допускается только в пределах обслуживаемого помещения и только из материала с нормируемой группой горючести – тогда применяют трудногорючий PPs, подробно о выборе – на его странице. ПП – когда проект прямо предусматривает его применение. Если нормы требуют негорючий воздуховод – например, для аварийной вентиляции или при температуре воздуха 80 °C и выше, – не подходят ни ПП, ни PPs. Для наружных трасс – ПП с УФ‑стабилизацией или ПНД (PE), PPs предназначен для помещений. Не уверены – укажите требования проекта к горючести в заявке или опросном листе, подберём материал.
Рабочая температура зависит от марки листа: у блок-сополимера PP‑B – от −20 до +80 °C, у гомополимера PP‑H – от 0 до +100 °C по данным производителей листа. Основная марка для воздуховодов ВЕНТХИМ – PP‑B; PP‑H выбирают при горячих выбросах в отапливаемых помещениях. Точные границы – в техпаспорте конкретного листа. Укажите в заявке температуру среды и минимальную температуру в месте прокладки – подберём марку.
От сечения и длины трассы, толщины стенки и марки листа, числа и сложности фасонных элементов, типа соединения – муфта или фланец – и количества. Цену считаем по спецификации, чертежу или эскизу: расчёт – как правило, 12–48 часов, в зависимости от объёма; срок изготовления указываем в коммерческом предложении.
Да, из полипропилена с УФ‑стабилизацией: по умолчанию это голубой или синий лист, серый RAL 7032 с УФ‑стабилизацией – по спецзаказу. Стандартный лист ПП без стабилизатора предназначен для помещений: на солнце он со временем теряет механические свойства. УФ‑стабилизированный ПП, как правило, блок-сополимер и работает от −20 до +80 °C по данным производителей листа; для более низких температур рассматриваем воздуховоды из ПНД (PE).
Воздуховоды из ПП для помещений – серые, стандартный цвет – RAL 7032; для улицы – голубые или синие из УФ‑стабилизированного листа, серый RAL 7032 с УФ‑стабилизацией – по спецзаказу. Оттенок одного и того же цвета у производителей листа различается. Если нужен определённый цвет, укажите его в заявке.
Полипропилен не стоек к сильным окислителям: концентрированные азотная и серная кислоты, хромовая кислота делают стенку хрупкой и вызывают трещины. К большинству неокисляющих кислот, щелочам и растворам солей ПП стоек. Для окислителей ВЕНТХИМ подбирает другой материал, в том числе PVDF, по таблицам химстойкости с учётом концентрации и температуры.
Толщину стенки определяют по диаметру и условиям работы трассы. Для холодного сворачивания листа действует ориентир по DVS 2205‑2, табл. 3: минимальный диаметр ≈ 133 × толщина для PP‑B и ≈ 200 × толщина для PP‑H – например, для листа PP‑B толщиной 3 мм ориентир – от Ø 400 мм; меньшие диаметры – по согласованию с технологом. Если прямых участков из ПП Ø 100–160 мм много – десятки метров, – их изготавливают из экструдированной трубы. Окончательно толщину определяет технолог.
Да, воздуховоды из ПП и трудногорючего PPs сваривают между собой в одной трассе; марки PP‑H и PP‑B в воздуховодах тоже хорошо свариваются друг с другом. Если к системе предъявляют требования пожарной безопасности, материал участков определяет проект. С другими термопластами (ПНД, ПВХ, PVDF) полипропилен соединяют через фланец – способ согласуем.
Зимой на улице рекомендуем собирать трассу на фланцах: их приваривают на производстве, а на объекте узлы соединяют на болтах. Сваривать монтажные стыки ниже +5 °C можно только в укрытии с подогревом зоны шва и после пробных швов в тех же условиях. Гомополимер PP‑H при минусовой температуре хрупкий, поэтому участки из него при погрузке и монтаже берегут от ударов; для трасс, которые работают на морозе, выбирают PP‑B (до −20 °C по данным производителей листа) или ПНД (PE).
Расчёт стоимости воздуховодов из ПП
Пришлите спецификацию, чертёж или эскиз трассы и укажите среду, её температуру и место прокладки – подберём марку листа. Заявку принимаем в работу в течение 3 часов в рабочее время; расчёт – как правило, 12–48 часов, в зависимости от объёма. Срок изготовления указываем в коммерческом предложении.
Как проходит заказ
- 01 Техническое задание Спецификация, чертёж или эскиз трассы
- 02 Расчёт Как правило, за 12–48 часов
- 03 Коммерческое предложение Цена и срок изготовления
- 04 Счёт и договор
- 05 Чертежи на согласование Заказчик согласует до запуска
- 06 Запуск в работу
- 07 Отгрузка По России и за рубеж
02 Расчёт: как правило, за 12–48 часов, в зависимости от объёма. 05 Чертежи на согласование: заказчик согласует чертежи изделий до запуска.
Контакты
- городской
- +7 (831) 423‑08‑43
- мобильный
- +7 920 022‑52‑55
- режим работы
- Пн–Пт · 9:00–18:00 (МСК)
что прислать для расчёта
- спецификацию, чертёж или эскиз трассы
- среду и её температуру
- где проходит трасса – в помещении или на улице
- размеры и длины участков
Спасибо! Заявка принята
Подтвердим получение заявки в течение 3 часов в рабочее время.
Воздуховоды из полипропилена: марка, температура, условия прокладки
Где применяют полипропиленовые воздуховоды
Полипропиленовые воздуховоды ставят в вытяжную вентиляцию, которая удаляет пары и аэрозоли кислот, щелочей и солей. В химической промышленности это системы от реакторных отделений и узлов приготовления реагентов, в горно-металлургической – от участков электролиза, выщелачивания и травления проката. На гальванических производствах и в машиностроении полипропилен отводит аэрозоли от ванн травления и химподготовки поверхности, на производствах печатных плат – от линий травления меди. Его применяют и на очистных сооружениях в реагентных хозяйствах, и в лабораториях – от вытяжных шкафов.
Полипропилен не корродирует, стыки сваривают тем же материалом, а прямые участки и фасонные узлы раскраивают и сваривают из одного листа. Состав выбросов каждой системы проверяем по таблицам химстойкости: для сильных окислителей подбираем другой материал.
PP‑B или PP‑H: как выбрать марку
Основная марка листа для воздуховодов – блок-сополимер PP‑B: он вязче на холоде и работает от −20 до +80 °C по данным производителей листа, поэтому подходит и для отапливаемых, и для неотапливаемых помещений. Гомополимер PP‑H жёстче при повышенной температуре и работает от 0 до +100 °C; его выбирают для горячих выбросов в отапливаемых помещениях. При минусовой температуре PP‑H становится хрупким – это касается не только работы трассы, но и погрузки и монтажа зимой. PP‑H и PP‑B в воздуховодах хорошо свариваются между собой.
Полипропилен на улице: УФ‑стабилизация и цвет
Стандартный лист ПП для помещений – серый RAL 7032, без УФ‑стабилизатора: на солнце его поверхность со временем мелится, механические свойства снижаются. Для наружных трасс применяют полипропилен с УФ‑стабилизацией – как правило, блок-сополимер. По умолчанию он голубой или синий, серый RAL 7032 с УФ‑стабилизацией – по спецзаказу. Другой вариант – воздуховоды из полиэтилена: чёрный лист ПНД стабилизирован сажей и работает от −50 до +80 °C по данным производителей листа. Стойкость ПП и ПНД к отдельным кислотам различается, поэтому между ними выбирают по составу выбросов.
Когда нужен не ПП
Обычный полипропилен не относится к трудногорючим материалам. Если проект требует материал с нормируемой группой горючести, применяют трудногорючий полипропилен PPs; если нормы требуют негорючий воздуховод (аварийная вентиляция, воздух 80 °C и выше и др.), не подходят ни ПП, ни PPs. К сильным окислителям – концентрированным азотной и серной кислотам, хромовой кислоте – ПП не стоек: для таких сред материал, в том числе воздуховоды из PVDF, подбирают по таблицам химстойкости. Сравнить ПП, PPs, ПНД, ПВХ и PVDF можно в разделе химстойкие воздуховоды из разных материалов.
